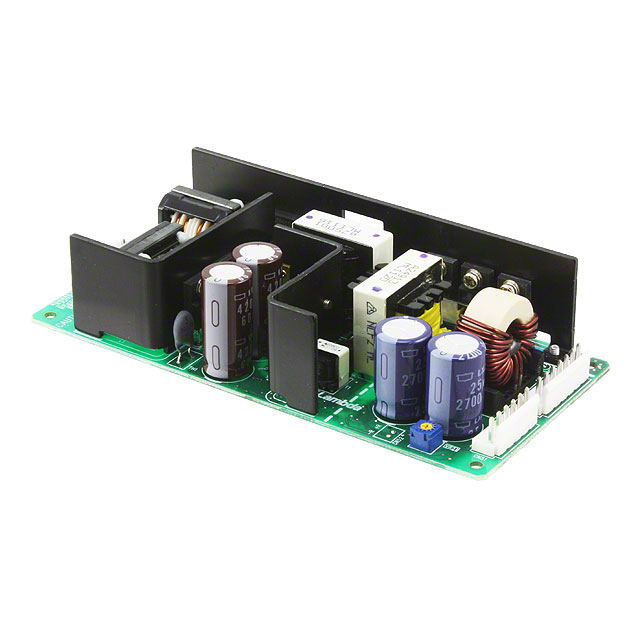

ZWS150BAF-12

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 150W交直流电源, ZWS-BAF系列, 12V 直流输出电压 12.5A输出电流, 1输出点
供应商型号: CSJ-ST50800776
供应商: 海外现货
标准整包数: 1
TDK-LAMBDA AC-DC模块 ZWS150BAF-12

ZWS150BAF-12概述

    ZWS50-150BAF系列AC-DC电源供应器技术手册

    产品简介


    ZWS50-150BAF系列是TDK-Lambda公司生产的高可靠性单输出AC-DC电源供应器,功率范围为33W到150W。该系列产品具备宽电压输入(85-265VAC)和功率因数校正(PFC),非常适合于工业控制、通信设备、医疗器械等领域。

    技术参数


    - 功率范围:33W至150W
    - 输入电压范围:85-265VAC(47-63Hz)
    - 输入电流:0.65A/0.35A至1.9A/0.95A
    - 功率因数:≥0.97
    - 最大纹波和噪声:3.3V/5V时120mV,12V/24V时150mV,48V时200mV
    - 温度系数:<0.02%/℃
    - 过电流保护:>105%的最大输出电流
    - 保持时间:≥20ms(100VAC)
    - 泄漏电流:≤0.5mA(典型值)
    - 操作温度范围:
    - 对流冷却:-10至70℃
    - 强制风冷:-10至70℃
    - 存储温度范围:-30至75℃
    - 湿度范围:操作:30%-90%,储存:10%-90%
    - 隔离电压:输入至接地2kVAC,输入至输出3kVAC,输出至接地500VAC
    - 安全认证:IEC/EN/UL/CSA60950-1, IEC/EN/UL/CSA62368-1, EN50178 (OV II), CE标记

    产品特点和优势


    - 紧凑设计:外形尺寸小,便于集成和安装。
    - 宽电压输入范围:适合全球不同地区的电源标准。
    - 高效能:最高转换效率可达91%。
    - 长寿命:提供5年质保。
    - 适应性强:支持对流和强制风冷方式散热。
    - 可靠性高:符合多项国际安全标准和电磁兼容标准。

    应用案例和使用建议


    ZWS50-150BAF系列广泛应用于工业自动化、通信设备、医疗仪器和数据中心等领域。在使用过程中,建议注意以下几点:
    - 避免长时间超载运行,以免影响使用寿命。
    - 使用中确保良好的通风散热条件,特别是在高温环境下。
    - 确认输入电压符合设备要求,避免输入电压波动过大导致损坏。

    兼容性和支持


    该产品支持多种接口配置和选件,包括L型支架、盖板和远程开关控制。对于特定需求,可选择额外的涂覆涂层选项。厂商提供详尽的技术文档和支持服务,确保客户能够顺利进行系统集成和调试。

    常见问题与解决方案


    - 问题:设备启动后,输出电压不稳定。
    - 解决方案:检查输入电压是否稳定,确保电源适配器工作在正常范围内。

    - 问题:设备在高负载情况下,温度升高过快。
    - 解决方案:确认散热装置正常工作,增加风扇以加强散热效果。

    总结和推荐


    ZWS50-150BAF系列电源供应器以其高效能、高可靠性、紧凑设计及广泛的适用性,在市场上具有很强的竞争优势。如果您需要一款适合工业控制和通信设备的小型高可靠性电源,此产品无疑是一个优秀的选择。强烈推荐使用此产品。

ZWS150BAF-12参数

参数
输出电压组数 1
输出方式 Fixed
转换效率 88%
输入电压最小值 85V~265V(AC)
散热方式 -
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
最大容性负载 -
输出电流最大值 12.5A
输出总功率 150W
开关频率 -
类型 -
输出电压 12V
输入电压最大值 370V(DC)
长*宽*高 188mm(长度)*47mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS150BAF-12厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS150BAF-12数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS150BAF-12 ZWS150BAF-12数据手册

ZWS150BAF-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
