Z160-2.6-IS420-U

产品分类: 电源配件
厂牌: TDK-LAMBDA

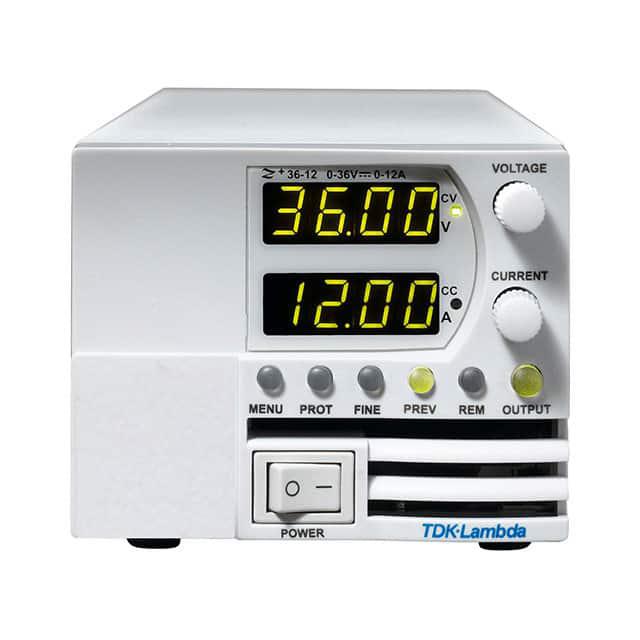

产品描述: 200 to 800 Watts Bench Power Supply
供应商型号: 967-Z160-2.6-IS420-U
供应商: Mouser
标准整包数: 1
TDK-LAMBDA 电源配件 Z160-2.6-IS420-U

Z160-2.6-IS420-U概述

    高质量文章:可编程直流电源供应器的技术手册解析

    1. 产品简介


    本篇技术手册介绍的是高性能可编程直流电源供应器(以下简称“电源供应器”)。该产品提供200W、400W、600W和800W功率版本,具备高功率密度(200W/400W/600W/800W在2U内),适用于多种测试和测量场合,包括半导体烧检、激光二极管测试、加热装置电源、射频放大器和磁铁驱动等。这些应用场景涵盖了广泛的电气和电子系统设计,从而在不同领域展示出其强大的适应性。

    2. 技术参数


    - 功率范围:200W至800W
    - 输出电压:最高可达650V
    - 输出电流:最高可达5A
    - 输入电压:85-265Vac连续,47/63Hz
    - 功率因数:0.99(典型)
    - 恒压/恒流自动切换
    - 接口:内置USB、RS-232、RS-485;选配接口包括LAN、IEEE 488.2 SCPI(GPIB)多点、隔离模拟编程
    - 分辨率:ADC和DAC分辨率高达16位
    - 环境条件:工作温度范围为0°C至50°C,存储温度范围为-20°C至85°C,工作湿度范围为20%RH至90%RH(无凝露)

    3. 产品特点和优势


    该电源供应器的最大优势在于其高功率密度,这使其能够以最小的体积提供强大的电力输出。此外,其主动功率因数校正功能确保了高效率的运行。该产品还支持多种通信接口,如RS-232、RS-485、LAN和GPIB,极大提升了系统集成的灵活性。其模块化设计也便于用户进行配置和扩展,尤其是通过并行操作最多可以连接六个相同单元来实现六倍的输出功率。

    4. 应用案例和使用建议


    - 测试和测量:适用于多种电气和电子系统的测试与测量任务,特别是在要求高精度和稳定性的场合。
    - 半导体烧检:安全启动模式确保在输出关闭时保护负载。
    - 激光二极管:快速恒流响应和电流限制折返功能有效保护负载免受电流浪涌的影响。
    - 射频放大器和磁铁驱动:高线性度在电压和电流模式下提供稳定的运行表现。
    使用建议包括:
    - 在高湿度环境下使用时,定期检查设备内部是否有凝露现象。
    - 连接多个单元进行并行或串联操作时,确保正确的配置和编程设置以避免电流分配不均。

    5. 兼容性和支持


    电源供应器具有广泛的兼容性,可与多种标准网络兼容。厂商提供五年的质保服务,并且通过了包括CE在内的多项安全认证。此外,提供详细的用户手册和技术支持服务,帮助用户解决使用过程中的任何问题。

    6. 常见问题与解决方案


    - Q: 设备无法正常启动?
    - A: 检查电源输入是否正确连接,以及所有保险丝和断路器是否处于正常状态。
    - Q: 输出电压不稳定?
    - A: 确认设备已正确接地,并且所有外部连线无短路或松动现象。
    - Q: 电源供应器出现过热警告?
    - A: 确认周围环境通风良好,没有阻塞设备的通风孔。必要时降低负载量或调整工作模式以减少发热量。

    7. 总结和推荐


    总体而言,这款可编程直流电源供应器在功率密度、接口丰富性、稳定性以及用户友好性方面表现出色,非常适合作为科研机构、高校实验室及工业生产环境中进行复杂测试与测量任务的理想选择。我们强烈推荐此款产品给需要可靠且多功能电源解决方案的用户。

Z160-2.6-IS420-U参数

参数
类型 -
零件状态 在售
包装方式 散装

Z160-2.6-IS420-U厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

Z160-2.6-IS420-U数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA 电源配件 TDK-LAMBDA Z160-2.6-IS420-U Z160-2.6-IS420-U数据手册
