RTEN-5006

产品分类: 电源配件
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 三相电源线滤波器, 500 V 交流, 面板安装
供应商型号: CSJ-ST50069003
供应商: 海外现货
标准整包数: 1

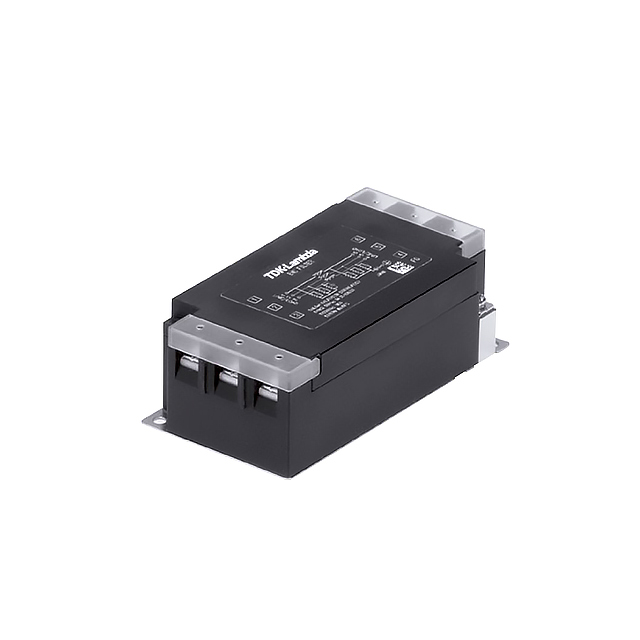

TDK-LAMBDA 电源配件 RTEN-5006

RTEN-5006概述

    RTEN系列交流直流滤波器技术手册

    1. 产品简介


    RTEN系列 是一款适用于工业应用的交流直流滤波器。该系列提供从6A到300A的额定电流范围,并具有500VAC的工作电压。此系列滤波器的特点在于成本较低,支持DIN导轨安装,且符合UL和EN安全认证标准。RTEN系列广泛应用于各种需要高效过滤噪声和电磁干扰(EMI)的场合,如工业自动化设备、通信设备及可再生能源系统。

    2. 技术参数


    | 型号 | 额定电压 (AC/DC) | 额定电流 (A) | 直流电阻 (总) (mΩ) | 电气特性 |

    | RTEN-5006 | 500V | 6 | 145 | 三相 |
    | RTEN-5010 | 500V | 10 | 60
    | RTEN-5020 | 500V | 20 | 25
    | RTEN-5030 | 500V | 30 | 13
    | RTEN-5040 | 500V | 40 | 10
    | RTEN-5050 | 500V | 50 | 7
    | RTEN-5060 | 500V | 60 | 5
    | RTEN-5080 | 500V | 80 | 5
    | RTEN-5100 | 500V | 100 | 4
    | RTEN-5150 | 500V | 150 | 3
    | RTEN-5200 | 500V | 200 | 2
    | RTEN-5250 | 500V | 250 | 1.5
    | RTEN-5300 | 500V | 300 | 1
    其他电气特性
    - 耐压 (终端至外壳): 2500VAC (1分钟)
    - 隔离电阻: 最小 100MΩ (500VDC, 1分钟)
    - 泄漏电流 (最大): 2.5mA @ 250VAC 60Hz, 5mA @ 500VAC 60Hz
    - 工作温度: -25°C 到 +85°C (超过50°C时降额, 参见降额曲线)
    - 存储温度: -25°C 到 +85°C
    认证
    - UL1283 & EN60939 安全认证
    重量
    - 360g 至 9200g (根据型号不同, 可查看官网的重量图表)
    保修期
    - 5年

    3. 产品特点和优势


    RTEN系列滤波器具有显著的成本优势,价格低于RTAN系列。此外,DIN导轨安装选项(最高支持30A)使其易于集成到现有的工业控制系统中。通过符合UL和EN的安全认证,确保了产品的可靠性和安全性。对于需要严格控制电磁干扰的应用场景,RTEN系列是一个理想的选择。

    4. 应用案例和使用建议


    应用场景
    - 工业自动化设备
    - 通信设备
    - 可再生能源系统
    使用建议
    - 在安装过程中注意滤波器的正确连接方式,避免错误接线导致的安全隐患。
    - 确保滤波器在规定的温度范围内工作,尤其是在高温环境下需要进行降额操作以保证长期稳定性。
    - 定期检查滤波器的工作状态,确保其在长时间运行后仍能保持高效的滤波效果。

    5. 兼容性和支持


    RTEN系列滤波器设计用于与各类工业电子设备配合使用,支持DIN导轨安装。制造商提供了详尽的技术文档和支持服务,以帮助用户更好地理解和使用这些产品。此外,官方网站上还有详细的应用指南和技术支持信息,方便用户随时查阅。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 滤波器工作时发热严重 | 确认安装位置通风良好,避免过热;检查连接是否正确。 |
    | 泄漏电流超标 | 检查电源和负载是否匹配,确保安装符合要求。 |
    | 过滤效果不明显 | 检查是否因负载波动引起,适当调整滤波器设置。 |

    7. 总结和推荐


    总体而言,RTEN系列交流直流滤波器凭借其高性价比、灵活的安装方式以及广泛的应用领域,在市场上具备很强的竞争优势。无论是从成本控制还是性能表现方面来看,RTEN系列都是一款值得推荐的产品。对于需要高效过滤噪声和电磁干扰的应用场合,选择RTEN系列将是一个明智的决定。

RTEN-5006参数

参数
类型 -
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

RTEN-5006厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

RTEN-5006数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA 电源配件 TDK-LAMBDA RTEN-5006 RTEN-5006数据手册

RTEN-5006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 38.871 ¥ 332.5298
库存: 31
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 332.52
