RSAN-2006D

产品分类: 电源配件
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 单相电源线滤波器, 250 V 交流, DIN 导轨
供应商型号: CSJ-ST64836241
供应商: 海外现货
标准整包数: 1

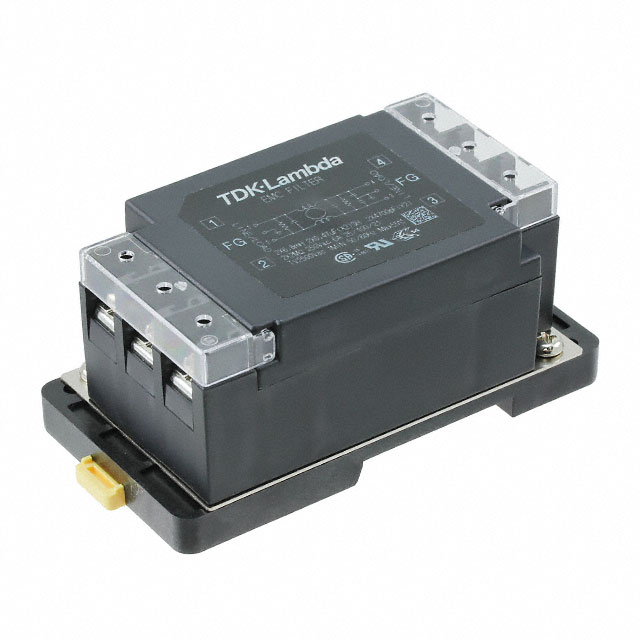

TDK-LAMBDA 电源配件 RSAN-2006D

RSAN-2006D概述

    RSAN 系列 EMI 滤波器产品技术手册

    产品简介


    RSAN 系列是一款高性能的电磁干扰(EMI)滤波器,专为高压脉冲衰减和低漏电流需求设计。它适用于从 3A 到 60A 的电流范围,并支持最高 250VAC 的电压。这些滤波器采用 DIN 铁轨安装选项,可选标准漏电流和低漏电流配置,广泛应用于各种工业和电力系统中。

    技术参数


    | 参数 | 描述 |

    | 额定电压 (AC, DC) | 250V |
    | 额定电流 (A) | 3A, 6A, 10A, 16A, 20A, 30A, 40A, 50A, 60A |
    | 耐压 (V) | 端子到外壳:2500VAC (1 分钟) |
    | 绝缘电阻 (MΩ) | 最小值 100MΩ (500VDC, 1 分钟) |
    | 漏电流 (最大值, A) | RSAN-20xx: 1mA; RSAN-20xxL: 10uA (250VAC, 60Hz) |
    | 直流电阻 (总, mΩ) | RSAN-2003: 250, RSAN-2006: 110, RSAN-2010: 40, RSAN-2016: 20, RSAN-2020: 10 |
    RSAN-2030: 6, RSAN-2040: 6, RSAN-2050: 4, RSAN-2060: 3 |
    | 工作温度 (°C) | -25 至 +85°C (超过 55°C 降额,参见降额曲线) |
    | 存储温度 (°C) | -25 至 +85°C |
    | 安全认证 | UL1283, CSA C22.2 No.8, EN60939 |
    | 重量 (g) | 170g 至 870g,型号依赖 (详见网站上的重量图表) |
    | 保修期 (年) | 5 年 |

    产品特点和优势


    1. 高电压脉冲衰减能力:能够在高压环境下有效减少脉冲干扰,提高系统的稳定性和可靠性。
    2. DIN 铁轨安装:方便安装和维护,适用于各类工业控制和配电系统。
    3. 低漏电流:提供两种漏电流选项,适用于对漏电流要求严格的场合。
    4. 广泛的安全认证:通过了 UL、CSA 和 EN 安全认证,确保产品质量和安全标准。
    5. 优秀的热稳定性和耐压能力:适用于宽温度范围内的工作环境,且能承受高达 2500VAC 的电压。

    应用案例和使用建议


    1. 工业控制系统:适用于需要高压脉冲抑制的工业控制系统,例如机器人生产线和自动化设备。
    2. 电力系统:适合用于电力传输和分配系统,保证电网的稳定性。
    3. 医疗设备:特别适用于医疗设备,减少漏电流,确保患者安全。
    使用建议:
    - 在选择具体型号时,根据实际应用中的电流需求来选择合适的额定电流。
    - 注意环境温度,特别是在高温环境下需要进行适当的降额处理。
    - 定期检查漏电流和绝缘电阻,确保设备运行安全。

    兼容性和支持


    RSAN 系列滤波器具有广泛的兼容性,可以轻松集成到现有的系统中。厂商提供详尽的技术支持和售后服务,包括安装指导、故障排查和技术咨询。如有需要,用户可以通过官方网站获取更多资源和支持。

    常见问题与解决方案


    1. 问题:安装过程中出现漏电流过大。
    解决办法:检查安装位置是否正确,确认连接良好,并根据实际情况选择低漏电流版本。

    2. 问题:工作过程中发现温度异常升高。
    解决办法:检查周围环境温度是否过高,并参考降额曲线调整负载。
    3. 问题:产品出现漏电现象。
    解决办法:检查接地情况,确保接地线连接良好;必要时更换低漏电流版本。

    总结和推荐


    RSAN 系列 EMI 滤波器凭借其卓越的高压脉冲衰减能力和低漏电流选项,在工业和电力系统中表现出色。其符合多项安全认证标准,为用户提供了可靠的质量保障。在选择时需注意根据具体应用需求选择合适的额定电流和安装方式。总体而言,RSAN 系列是一个值得信赖的选择,推荐给需要高压脉冲抑制和低漏电流控制的应用场合。

RSAN-2006D参数

参数
类型 -
安装方式 DIN导轨安装
应用等级 通用级
零件状态 在售
包装方式 散装

RSAN-2006D厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

RSAN-2006D数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA 电源配件 TDK-LAMBDA RSAN-2006D RSAN-2006D数据手册

RSAN-2006D封装设计

查看详情并下载
Symbol
Footprint
3D Model
