首页  >  产品百科  >  ZWS50BAF-12

ZWS50BAF-12

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 51.6W交直流电源, ZWS-BAF系列, 12V 直流输出电压 4.3A输出电流, 1输出点
供应商型号: CSJ-ST64547872
供应商: 海外现货
标准整包数: 1

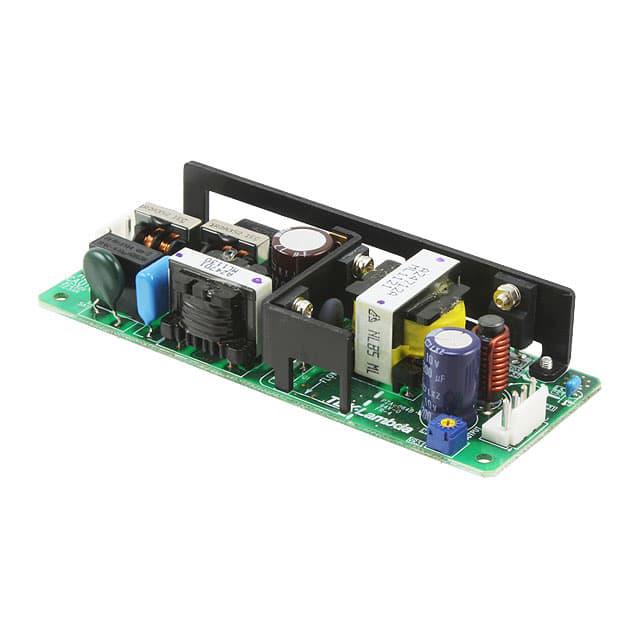

TDK-LAMBDA AC-DC模块 ZWS50BAF-12

ZWS50BAF-12概述

    ZWS50-150BAF 系列电子元器件技术手册

    产品简介


    ZWS50-150BAF 系列是 TDK 公司推出的一款高可靠性交流-直流电源供应器,提供 33W 到 150W 的输出功率。该系列产品采用紧凑型设计,适用于多种工业应用。它们具备出色的电源效率和宽泛的输入电压范围(85 - 265VAC),能够在广泛的温度和湿度条件下可靠运行。此外,该系列还提供 5 年的质量保证,确保了长期稳定的应用体验。

    技术参数


    | 参数 | 描述 |

    | 输出功率 | 33W 至 150W |
    | 输入电压范围 | 85-265VAC (47-63Hz) |
    | 输入电流 | 0.65/0.35A 至 1.9/0.95A |
    | 功率因数 | 通常为 0.97/0.91(符合 EN61000-3-2) |
    | 最大纹波和噪声 | 3.3V/5V:120mV;12V/24V:150mV;48V:200mV |
    | 温度系数 | <0.02%/°C |
    | 过电流保护 | 超过最大输出电流的 105% |
    | 持续时间 | 100VAC 下 20ms |
    | 泄漏电流 | 0.5mA 最大,0.4mA 典型值 (230VAC) |
    | 工作温度 | 自然对流:-10°C 至 +70°C;强制风冷:-10°C 至 +70°C |
    | 存储温度 | -30°C 至 +75°C |
    | 湿度 | 运行:30%-90%RH;存储:10%-90%RH |
    | 隔离电压 | 输入至接地:2kVAC (10mA),输入至输出:3kVAC (10mA),输出至接地:500VAC (20mA) |
    | 隔离电阻 | 在 25°C 和 70%RH 条件下大于 100MΩ |
    | 振动 (非操作) | 10-55Hz (1 分钟扫频),19.6m/s² 恒定 X, Y, Z 方向 1 小时 |
    | 冲击 | <196.1 m/s² |
    | 安全认证 | IEC/EN/UL/CSA60950-1, IEC/EN/UL/CSA62368-1, EN50178 (OV II), CE 标志 |

    产品特点和优势


    - 功率输出范围广泛:从 33W 到 150W,满足多种应用场景需求。
    - 宽泛的输入电压范围:85-265VAC,确保在全球范围内都能稳定工作。
    - 功率因数校正:通过优化功耗提升能效,满足 EN61000-3-2 规范。
    - 自然对流冷却:无需额外风扇,减少噪音和故障点。
    - 五年质保:展示对产品质量的信心,减少用户的维护成本。
    - 紧凑设计:占用空间小,便于集成到多种设备中。

    应用案例和使用建议


    - 工业自动化:用于机器人控制系统和传感器网络。
    - 电信设备:为交换机、路由器和基站提供稳定的电力供应。
    - 医疗设备:需要稳定且可靠的电源供应,例如医疗成像系统。
    使用建议:
    - 尽量避免长时间超载运行。
    - 根据实际应用选择合适的散热方式,如需要更强散热可考虑使用强制风冷。

    兼容性和支持


    - 兼容性:该产品可以与多种标准的电子设备和系统兼容,适用于各类工业场合。
    - 支持和服务:TDK 提供详细的技术文档和全面的客户支持服务,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题:长时间过载运行导致发热。
    解决方案:确保负载不超过额定输出的 105%,并合理布局以利于散热。
    - 问题:启动时出现电流冲击。
    解决方案:启动前确保电路连接正确,并适当增加启动延时。

    总结和推荐


    ZWS50-150BAF 系列电源供应器以其高效、稳定、可靠的特点,在多个工业领域都有广泛应用前景。特别是其紧凑设计和宽泛的工作温度范围,使其成为现代工业设备的理想选择。鉴于其出色的产品特性和广泛的适用性,我们强烈推荐使用这一系列电源供应器。

ZWS50BAF-12参数

参数
输出方式 Fixed
转换效率 -
散热方式 -
输出电压组数 1
输入电压最小值 85V~265V(AC)
最大容性负载 -
输出总功率 51.6W
开关频率 -
输出电流最大值 4.3A
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
类型 -
输出电压 12V
输入电压最大值 370V(DC)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS50BAF-12厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS50BAF-12数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS50BAF-12 ZWS50BAF-12数据手册

ZWS50BAF-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
