首页  >  产品百科  >  ZWQ130-5224

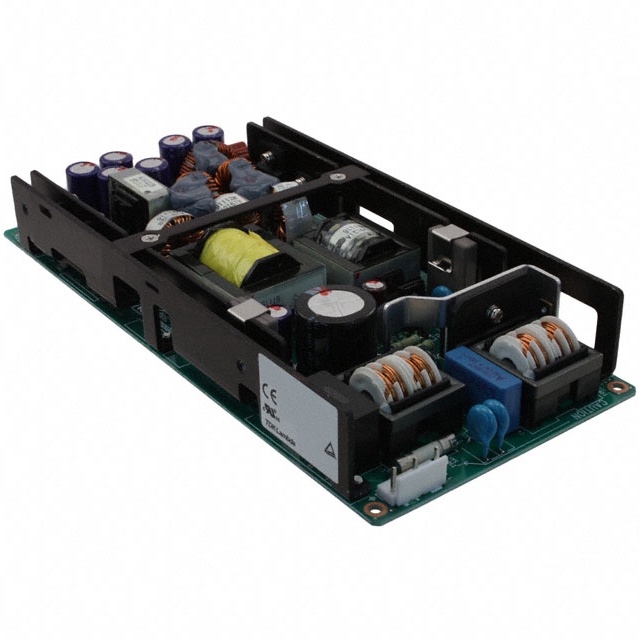

ZWQ130-5224

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: Adjustable Output,PFC,Universal Input 130W 4A 5V 4 370V(DC) 85V~265V(AC) Fixed 底座安装 225mm*106mm*35mm
供应商型号: SG-ZWQ130-5224
供应商: 国内现货
标准整包数: 1
TDK-LAMBDA AC-DC模块 ZWQ130-5224

ZWQ130-5224概述

    ZWQ系列四输出电源模块技术手册

    产品简介


    ZWQ系列是一款提供80W至170W功率的四输出电源模块,适用于工厂自动化、测试与测量以及轻工业设备等领域。这些电源模块具有紧凑的设计,能够适应不同的安装需求,同时具备出色的稳定性和可靠性。

    技术参数


    以下是ZWQ系列四输出电源模块的技术参数概览:
    | 参数 | 型号(ZWQ80) | 型号(ZWQ130) |
    |
    | 输入电压范围(AC/DC) | 85-265VAC, 120-370VDC | 85-265VAC, 120-370VDC |
    | 输入电流(AC) | 1.6/0.8A | 2.6/1.3A |
    | 充电电流(峰值) | 14/28A | 20/35A |
    | 功率因数 | 符合EN61000-3-2标准 | 符合EN61000-3-2标准 |
    | 最大输出功率(自然冷却) | 80W | 130W |
    | 最大输出功率(强制冷却) | 104W | 170W |
    | 过载保护 | >109W | >173W |
    | 输出电压精度 | ±5%(V2和V3输出) | ±5%(V2和V3输出) |
    | 能效(典型值) | 72% | 72% |
    | 额定保持时间 | 20ms | 20ms |
    | 泄漏电流 | ≤0.75mA(最大值) | ≤0.75mA(最大值) |

    产品特点和优势


    ZWQ系列四输出电源模块的主要特点是低轮廓设计,能够适配1U机箱。此外,这些模块还支持主输出和第四输出的调整,使系统可以进行优化配置。它们还具备浮动第四输出功能,可以在正负输出之间切换,增加了应用灵活性。
    - 低轮廓设计:适合1U高度的安装空间。
    - 主输出和第四输出可调:有助于系统优化。
    - 功率因数校正:支持全球使用。
    - 浮动第四输出:可作为正或负输出使用,增加应用灵活性。

    应用案例和使用建议


    ZWQ系列广泛应用于工厂自动化、测试与测量以及轻工业设备。对于需要多个独立且稳定的输出电源的应用,这些模块特别适用。例如,在工业控制系统中,可以使用一个ZWQ模块为不同子系统供电,以实现更好的能源管理和效率。
    - 建议配置:在高负载应用中,建议使用强制冷却模式以提高效率和稳定性。
    - 环境考虑:在高温环境下工作时,确保足够的气流,以避免过热。

    兼容性和支持


    ZWQ系列电源模块与其他设备的兼容性良好,可以方便地集成到现有的系统中。制造商提供了详尽的安装手册和技术支持,以确保用户能够正确地安装和使用这些模块。此外,还提供了1年的保修期。

    常见问题与解决方案


    - 问题1:如何处理输出电压不稳定?
    解决方法:检查输入电压是否在规定的范围内,确保连接良好,必要时调整输出电压设置。

    - 问题2:模块在过载情况下会怎样?
    解决方法:在过载情况下,模块将自动关闭所有输出,并通过重新输入交流电源来复位。

    总结和推荐


    总体而言,ZWQ系列四输出电源模块凭借其紧凑的设计、出色的性能和广泛的兼容性,成为适用于多种工业应用的理想选择。鉴于其高能效和可靠的工作性能,我们强烈推荐这一系列的产品给需要高性能电源模块的用户。
    通过详细的参数说明和丰富的应用实例,我们可以看到ZWQ系列电源模块不仅满足了现代工业对高效电源的需求,而且具备较强的市场竞争力。

ZWQ130-5224参数

参数
散热方式 -
输出总功率 130W
输入电压最大值 370V(DC)
输出电压组数 4
输出方式 Fixed
开关频率 -
输出电压 5V
转换效率 -
最大容性负载 -
特性 Adjustable Output,PFC,Universal Input
类型 -
输出电流最大值 4A
输入电压最小值 85V~265V(AC)
长*宽*高 225mm*106mm*35mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWQ130-5224厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWQ130-5224数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWQ130-5224 ZWQ130-5224数据手册

ZWQ130-5224封装设计

查看详情并下载
Symbol
Footprint
3D Model
