ZWS30B5

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 30W开关电源, 5V 直流输出电压 6A输出电流, 1输出点
供应商型号: 2301648
供应商: element14
标准整包数: 1

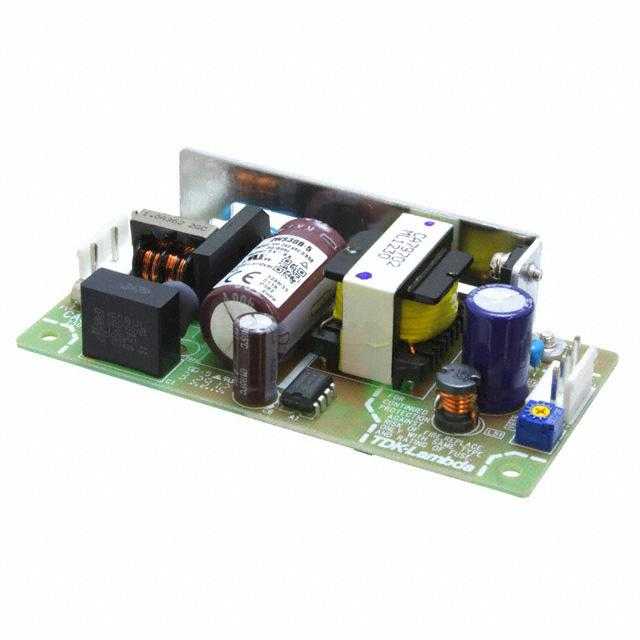

TDK-LAMBDA AC-DC模块 ZWS30B5

ZWS30B5概述

    ZWS10-30B系列电源供应器技术手册

    产品简介


    ZWS10-30B系列是一款单输出高可靠性电源供应器,提供10W到30W的功率范围。该系列产品具有广泛的输入电压范围(85-265VAC),适用于多种工业应用。这些电源供应器具备出色的稳定性和高效能,能够满足现代工业需求。

    技术参数


    - 输入电压范围:85-265VAC (47-63Hz),120-370VDC
    - 输入电流:根据不同的型号,输入电流不同,例如ZWS15B在100VAC时为0.34A,在200VAC时为0.17A。
    - 启动电流:最大值为30A(200VAC)
    - 待机电流:最高0.5W(100/200VAC)
    - 漏电流:<150μA/300μA(100/200VAC)
    - 温度系数:<0.02%/°C
    - 过流保护:>105%的最大电流额定值
    - 保持时间:100VAC时为20ms
    - 工作温度范围:-10至+70°C
    - 储存温度范围:-30至+75°C
    - 湿度范围:操作30-90%RH,储存10-90%RH
    - 隔离电压:输入对地2kVAC (10mA),输入对输出3kVAC (10mA),输出对地500VAC (20mA)
    - 绝缘电阻:在25°C及70%RH条件下>100MΩ
    - 耐振动:非工作状态下的频率范围为10-55Hz,加速度为19.6m/s²,每个方向持续1小时
    - 耐冲击:<196m/s²
    - 安全认证:IEC/EN/UL/CSA60950-1, IEC/EN/UL/CSA62368-1, EN50178 (OV II), CE标志
    - 传导及辐射EMI:EN55011/EN55022-B, FCC-B, VCCI-B
    - 抗扰度:IEC61000-4-2 (lv 4), -3 (lvl 3), -4 (lvl 4), -5 (lvl 4), -6 (lvl 3), -8 (lvl 4), -11
    - 重量:45g至105g
    - 尺寸:50 x 22 x 73.5mm至50 x 26.5 x 105mm
    - 保修期:五年

    产品特点和优势


    1. 通用输入:宽泛的输入电压范围(85-265VAC),适应多种电源环境。
    2. 长寿命电容:采用长寿命电容器,提供10年使用寿命。
    3. 低功耗:待机功率小于0.5W,有效节能。
    4. 小巧尺寸:紧凑的设计,节省安装空间。
    5. 高可靠性和稳定性:通过严格的安全认证和电磁干扰控制,确保长期运行的稳定性和可靠性。
    6. 全方位保护:过流保护等功能,增加使用安全性。

    应用案例和使用建议


    ZWS10-30B系列广泛应用于各种工业设备中,如通讯设备、安防系统、医疗设备、自动化控制系统等。这些应用需要稳定的电源供应,以确保设备正常运行。建议在选择型号时根据具体的应用需求和环境条件进行选择,特别是在温度范围、输入电压等方面要特别注意。

    兼容性和支持


    这些电源供应器设计用于各种不同的设备和电路板,与大多数工业标准接口兼容。厂商提供了全面的技术支持,包括在线文档、用户指南和技术支持服务。如果有任何问题或需要进一步的帮助,可以联系技术支持团队。

    常见问题与解决方案


    1. 启动电流过高:可以通过外接电感器降低启动电流。
    2. 输出电压不稳定:检查负载是否过大,或者连接线路是否存在故障。
    3. EMI超标:确保按照手册要求正确安装滤波器,并选择合适的安装位置。

    总结和推荐


    ZWS10-30B系列电源供应器凭借其广泛的输入电压范围、高效的性能和高可靠性,成为工业应用的理想选择。其紧凑的尺寸和长期稳定的性能使得它在众多领域都有出色的表现。综上所述,我们强烈推荐使用这款电源供应器。

ZWS30B5参数

参数
输出方式 Pin Terminal Block
最大容性负载 -
输出电流最大值 6.3A
散热方式 No
输出电压 5V
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
输入电压最大值 370V
输出总功率 30W
输出电压组数 1
输入电压最小值 85V~265V(AC)
类型 -
转换效率 82%
开关频率 -
长*宽*高 105mm*50mm*26.5mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS30B5厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS30B5数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS30B5 ZWS30B5数据手册

ZWS30B5封装设计

查看详情并下载
Symbol
Footprint
3D Model
