ZPSA60-28

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: 60W 2.14A 28V 1 370V(DC) 90V~264V(AC) Fixed 底座安装 101.6mm*50.8mm*27.178mm
供应商型号: 2749599
供应商: 海外现货
标准整包数: 1

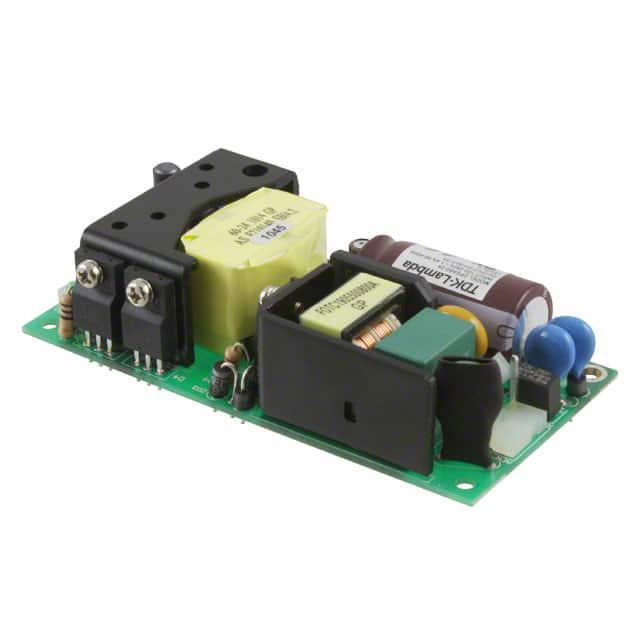

TDK-LAMBDA AC-DC模块 ZPSA60-28

ZPSA60-28概述


    产品简介


    ZPSA40/60系列是一款40至60瓦的交流-直流电源供应器(AC-DC Power Supplies),采用2 x 4英寸的标准尺寸。此系列具有单输出设计,适用于多种工业应用。它的主要功能包括宽范围交流输入、低1.07英寸的紧凑外形、符合行业标准的安装尺寸、全球安全机构认证以及高效率等特点。该系列产品特别适合需要高效、稳定电源供应的工业设备,如通讯系统、医疗设备和自动控制系统。

    技术参数


    - 输入电压范围:交流90-264V(47-63Hz)或直流120-370V
    - 启动电流:交流115V/230V时分别为25/50安培
    - 输入电流:小于1.2安培(115V)/小于1.4安培(230V)
    - 泄漏电流:最大0.8毫安(264VAC,60Hz)
    - 温度系数:±0.05%/°C
    - 电压精度:±1%
    - 负载调节率:±1%
    - 线性调节率:±0.5%
    - 纹波和噪声:不超过1%或50mV
    - 短路保护:连续模式/打嗝模式
    - 过压保护:通常为额定值的110%-130%
    - 保持时间:115VAC输入时8毫秒
    - LED指示灯:绿色表示正常状态
    - 工作温度范围:0到+70°C,根据图表降额
    - 存储温度范围:-20到+85°C
    - 湿度:非冷凝,10%-95%相对湿度
    - 冷却方式:自然对流
    - 耐压值:输入到接地1.5kVAC,输入到输出3kVAC,输出到接地500VAC,持续1分钟
    - 隔离电阻:25°C及70%RH下大于100MΩ
    - 振动(非工作状态):-23.52m/s²(10-55Hz,恒定扫描,1分钟每个轴)
    - 冲击:<196.1m/s²(20G)
    - 安全认证:IEC/UL/CSA/EN62368-1, 60950-1, CE标志
    - 传导和辐射EMI:EN55022-B, FCC Class B
    - 抗扰度:EN61000-4-2, -3, -4, -5, -6, -8, -11
    - 重量:约130克
    - 尺寸:2 x 4 x 1.07英寸(含底面组件)
    - 保修期:两年

    产品特点和优势


    ZPSA40/60系列的优势在于其广泛的输入电压范围、高效率(最高可达88%)、紧凑的尺寸(仅1.07英寸高)和符合全球安全标准的设计。这些特点使其在多种工业环境中表现出色,尤其是在空间受限的应用场合。此外,其低启动电流和高效能使得系统运行更加稳定可靠。

    应用案例和使用建议


    应用案例:
    - 通信系统:用于电信基站的电源供应,确保稳定的电力输出。
    - 医疗设备:医疗成像设备需要稳定的电源来保障设备的正常运作。
    - 自动化控制:在工厂自动化系统中提供可靠的电力支持。
    使用建议:
    - 确保安装环境满足规定的温度和湿度要求,以避免过度热应力和湿度过高引起的故障。
    - 在高电磁干扰环境中,建议使用额外的滤波器来减少干扰影响。
    - 在需要更高功率输出的应用中,可以选择合适的型号以满足需求。

    兼容性和支持


    ZPSA40/60系列采用了行业标准的安装尺寸和连接方式,易于与其他电子元件或设备集成。厂商提供了详细的技术支持和维护服务,用户可以通过访问制造商的官方网站获取更多技术支持信息。

    常见问题与解决方案


    - Q: 电源启动时发热严重?
    - A: 检查安装环境的温度和湿度是否符合规范,必要时增加散热措施。
    - Q: 输出电压不稳定?
    - A: 确认输入电压是否在规定范围内,检查负载情况,并确认是否有电磁干扰源。
    - Q: 输出电流异常?
    - A: 检查连接线路是否正确且无损坏,确认负载设备的阻抗是否匹配。

    总结和推荐


    综上所述,ZPSA40/60系列是一款高效、可靠的AC-DC电源供应器,具备多种优势使其成为许多工业应用的理想选择。其广泛的工作范围、紧凑的尺寸和高效能使其在众多应用场景中表现优异。强烈推荐在需要稳定电力供应的关键工业设备中使用。

ZPSA60-28参数

参数
散热方式 -
输出电压组数 1
输出电流最大值 2.14A
类型 -
输入电压最大值 370V(DC)
输出方式 Fixed
输出总功率 60W
输出电压 28V
转换效率 -
特性 -
输入电压最小值 90V~264V(AC)
开关频率 -
最大容性负载 -
长*宽*高 101.6mm*50.8mm*27.178mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZPSA60-28厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZPSA60-28数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZPSA60-28 ZPSA60-28数据手册
