ZWS75BAF-24

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 76.8W开关电源, 24V 直流输出电压 3.2A输出电流, 1输出点
供应商型号: CSJ-ST62318616
供应商: 海外现货
标准整包数: 1

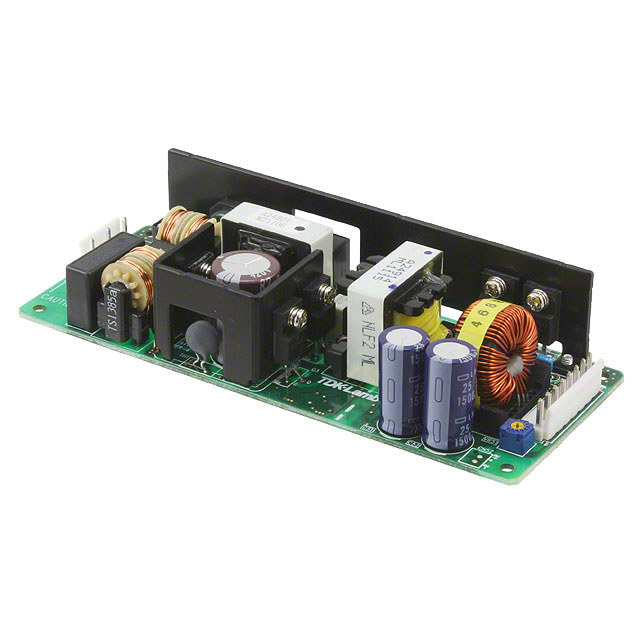

TDK-LAMBDA AC-DC模块 ZWS75BAF-24

ZWS75BAF-24概述

    ZWS50-150BAF 系列高可靠性AC-DC电源供应器技术手册

    产品简介


    ZWS50-150BAF系列是TDK为满足工业应用需求而设计的一系列单输出高可靠性AC-DC电源供应器。该系列电源供应器覆盖了33W到150W的功率范围,具有广泛的输入电压范围(85-265VAC),可广泛应用于各种工业控制、自动化系统、通信设备以及其他需要稳定可靠电力供给的领域。

    技术参数


    | 参数 | 值 |

    | 功率范围 | 33W 至 150W |
    | 输入电压范围 | 85-265VAC (47-63Hz) |
    | 输入电流 | 典型值:0.65/0.35A - 1.9/0.95A |
    | 最大纹波和噪声 | 3.3V/5V: 120mV,12-24V: 150mV,48V: 200mV |
    | 工作温度范围(自然对流) | -10°C 至 +70°C,50°C以上降额至50%负载 |
    | 存储温度范围 | -30°C 至 +75°C |
    | 隔离电压 | 输入对地2kVAC,输入对输出3kVAC,输出对地500VAC(1分钟) |
    | 安全认证 | IEC/EN/UL/CSA60950-1,IEC/EN/UL/CSA62368-1,EN50178 (OV II),CE Mark |

    产品特点和优势


    1. 宽泛输入电压范围:85-265VAC的输入电压范围使得ZWS50-150BAF系列能够在不同电网条件下稳定工作。
    2. 高效率:典型情况下,转换效率高达90%以上,有效降低能源损耗。
    3. 紧凑设计:尺寸小巧,便于安装和集成,适用于空间受限的应用环境。
    4. 五年的质保:提供五年质保期,确保长期的稳定性和可靠性。
    5. 远程开关控制:可选的远程开关控制功能,方便远程管理和控制。

    应用案例和使用建议


    - 自动化控制系统:该系列电源供应器适用于自动化控制系统中的各种传感器和执行器供电。
    - 工业机器人:用于驱动电机、伺服系统等关键部件的电力供给。
    - 通信设备:稳定的电源供应对于保持通信系统的正常运行至关重要。

    使用建议:
    1. 尽量避免长时间在过载条件下运行,以延长使用寿命。
    2. 在极端环境下(如高温),可以考虑使用强制风冷的方式提高散热效果。
    3. 对于需要远程管理的应用场景,可以选用带远程开关控制的型号。

    兼容性和支持


    ZWS50-150BAF系列电源供应器与多种工业设备和控制器兼容。厂商提供了详细的技术文档和支持服务,包括产品手册、安装指南和技术支持热线,帮助用户快速解决问题并进行系统集成。

    常见问题与解决方案


    1. 问题:电源无法启动
    - 解决方案:检查输入电压是否在规定范围内,确认连接正确且牢固。

    2. 问题:输出电压不稳定
    - 解决方案:确认输入电压稳定,并检查负载是否超过额定范围。如有必要,可以咨询技术支持。
    3. 问题:电源出现过热警告
    - 解决方案:检查工作环境的温度是否过高,并采取相应的散热措施,如增加风扇或使用冷却装置。

    总结和推荐


    ZWS50-150BAF系列电源供应器凭借其广泛的输入电压范围、高效率、紧凑设计以及五年的质保,成为工业应用中不可或缺的选择。其独特的功能和优势使其在市场上具备较强的竞争力。无论是自动化控制系统、工业机器人还是通信设备,ZWS50-150BAF系列都是一个可靠且高效的选择。强烈推荐给需要高性能、稳定可靠电源解决方案的用户。

ZWS75BAF-24参数

参数
输出电压组数 1
输出电压 24V
类型 -
输出电流最大值 3.2A
最大容性负载 -
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
输入电压最小值 85V~265V(AC)
开关频率 -
散热方式 -
输入电压最大值 370V(DC)
输出总功率 76.8W
转换效率 87%
输出方式 Fixed
长*宽*高 150mm(长度)*33mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS75BAF-24厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS75BAF-24数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS75BAF-24 ZWS75BAF-24数据手册

ZWS75BAF-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
