首页  >  产品百科  >  ZWS-150BAF-3

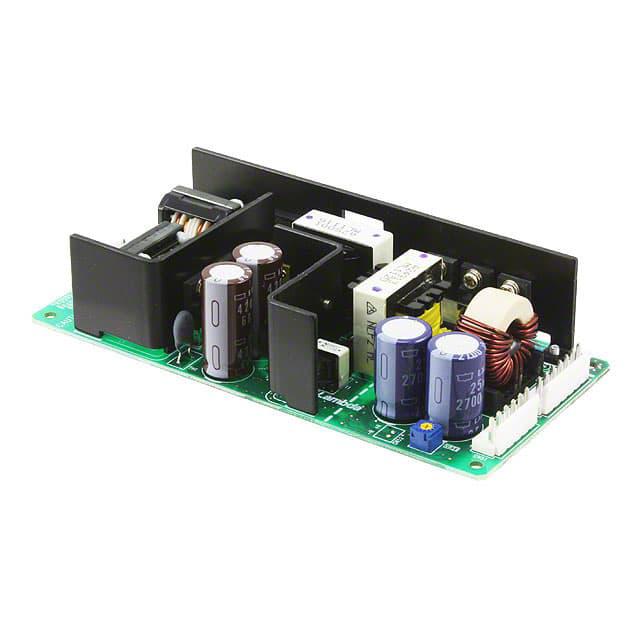

ZWS-150BAF-3

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input 99W 30A 3.3V 1 370V(DC) 85V~265V(AC) Fixed 底座安装
供应商型号:
供应商:
标准整包数: 0
TDK-LAMBDA AC-DC模块 ZWS-150BAF-3

ZWS-150BAF-3概述

    ZWS50-150BAF 系列电子元器件技术手册

    1. 产品简介


    ZWS50-150BAF系列是一款高效的单输出AC-DC电源供应器,功率范围从33W到150W。它适用于广泛的应用领域,如工业自动化、通信设备和医疗设备等。该系列产品具有高可靠性,能够满足多种环境下的供电需求。

    2. 技术参数


    - 输入电压范围:85 - 265VAC (47 - 63Hz)
    - 功率范围:33W 至 150W
    - 电源因素修正:符合EN61000-3-2标准(通常为0.97/0.91)
    - 冷却方式:自然对流冷却
    - 温度系数:<0.02%/°C
    - 过电流保护:>105%最大输出电流
    - 存储温度范围:-30°C 至 +75°C
    - 湿度范围:工作环境30%-90%,储存环境10%-90%
    - 重量:165g至390g不等
    - 尺寸:1.97 x 1.02 x 5.2英寸至2.95 x 1.46 x 6.3英寸

    3. 产品特点和优势


    - 紧凑设计:适合各种紧凑空间安装。
    - 宽输入电压范围:适用于全球范围内的不同电网电压。
    - 高效率:最高可达到90%以上的转换效率。
    - 长寿命:提供5年保修期,显示产品的长期稳定性和可靠性。
    - 广泛的输出选项:支持3.3V至48V的各种输出电压和电流。

    4. 应用案例和使用建议


    - 工业自动化设备:在工厂自动化系统中作为稳定的电源供给。
    - 通信设备:为各类通信设备提供可靠的电力支持。
    - 医疗设备:确保设备运行的稳定性与安全性。
    - 使用建议:避免长时间在过载条件下运行。在安装时考虑适当的散热措施以延长产品使用寿命。

    5. 兼容性和支持


    - 兼容性:与多种设备兼容,支持远程开关控制。
    - 支持服务:提供五年质保,以及相应的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题:设备无法启动。
    - 解决方案:检查输入电压是否在有效范围内,确保接线无误。
    - 问题:设备发热严重。
    - 解决方案:检查通风情况,确保良好的散热环境。

    7. 总结和推荐


    总体而言,ZWS50-150BAF系列凭借其高效能、宽输入范围及长寿命的特点,在市场上具有较强的竞争力。特别适合需要稳定电源供应的工业和通信设备应用。基于其优异的性能和可靠性,强烈推荐用于各种高要求的供电场合。

ZWS-150BAF-3参数

参数
输出电压组数 1
输入电压最小值 85V~265V(AC)
输出电压 3.3V
输出总功率 99W
散热方式 -
输入电压最大值 370V(DC)
类型 -
最大容性负载 -
转换效率 -
输出方式 Fixed
输出电流最大值 30A
开关频率 -
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS-150BAF-3厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS-150BAF-3数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS-150BAF-3 ZWS-150BAF-3数据手册

ZWS-150BAF-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
