首页  >  产品百科  >  B32933A3334K189

B32933A3334K189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 330nF ±10% 涤纶 305V 通孔安装 26.5mm*7mm*16mm
供应商型号: 495-77182-2-ND
供应商: Digi-Key
标准整包数: 600

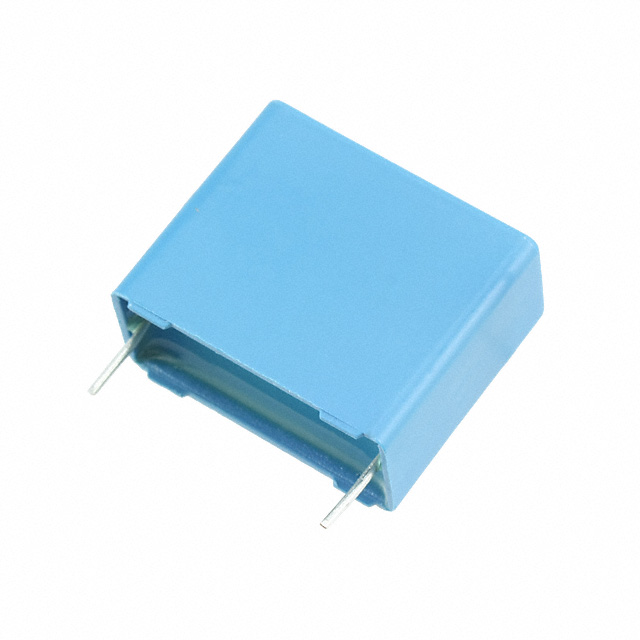

TDK 薄膜电容 B32933A3334K189

B32933A3334K189概述

    Film Capacitors: EMI Suppression Capacitors (MKT)

    1. 产品简介


    产品类型: MKT系列电容
    主要功能: 用于抑制电磁干扰(EMI),适用于多种恶劣环境下的应用
    应用领域: 主要应用于电源线路过滤、电磁兼容设计(EMC)、计量设备及工业控制系统

    2. 技术参数


    - 工作温度范围: 最大操作温度为105°C
    - 气候类别: 40/105/56
    - 技术标准: 符合IEC 60384-14:2013/AMD1:2016和AEC-Q200D标准
    - 电容容差: ±10%(K),±20%(M)
    - 额定交流电压: 305 V(50/60 Hz)
    - 最大连续直流电压: 在Top ≤ 85°C时为500 V
    - 最大允许电压变化率(dV/dt): 在15 mm间距下为90 V/μs,在22.5 mm间距下为50 V/μs,以此类推
    - 绝缘电阻: 20°C时,相对湿度≤65%,最小值为30000 MΩ或时间常数大于10000 s
    - 湿热测试: 1000小时测试后,电容变化率≤10%,损耗因子变化率≤5×10^-3

    3. 产品特点和优势


    - 高稳定性: 电容值稳定性高,电容随时间和温度的变化极小。
    - 安全认证: X2安全认证,适用于最高2.2μF的电容。
    - 环保兼容: RoHS兼容,符合无铅要求。
    - 高性能材料: 使用聚酯金属化薄膜,内部采用串联结构,具有良好的电气特性和可靠性。
    - 防火设计: 塑料外壳(UL 94 V-0),环氧树脂密封,具备阻燃特性。
    - 适用广泛: 可用于广泛的电气设备中,尤其在电源管理和电磁干扰抑制方面表现优异。

    4. 应用案例和使用建议


    应用案例:
    - 电源线路过滤: 用于电源线路中,有效滤除电网中的高频噪声和干扰信号。
    - 恶劣环境应用: 适用于环境条件严苛的应用场合,如工业自动化设备、智能电网等领域。
    - 电能计量: 用于电力测量设备,确保电流稳定供应。
    使用建议:
    - 安装指南: 确保焊接温度在合理范围内,避免过度加热影响电容性能。
    - 环境适应性: 避免长时间暴露在高温或高湿度环境中,选择合适的封装以提高抗湿能力。
    - 应用注意事项: 确保安装过程中不施加机械应力,特别是对引脚的施压。

    5. 兼容性和支持


    - 兼容性: 本产品与多种电子设备和组件兼容,适用于多种电路板组装。
    - 技术支持: 制造商提供详尽的使用指南和技术文档,支持用户按需定制产品规格和包装方式。
    - 售后服务: 用户可获得制造商的全程技术支持,包括安装指导、故障排查等服务。

    6. 常见问题与解决方案


    - 问题1: 安装过程中电容引脚焊接不良
    解决方案: 确保焊接温度和时间符合规定,使用适合的助焊剂,并严格控制引脚浸入深度。
    - 问题2: 长期使用中电容值下降
    解决方案: 在极端环境条件下使用时,定期检查电容参数,并考虑使用阻隔湿气措施如涂层来延长使用寿命。
    - 问题3: 电容值漂移问题
    解决方案: 选择更稳定的电容型号,如采用高级别材料制造的电容,同时考虑在设计方案中加入补偿电路。

    7. 总结和推荐


    总结:
    本款MKT系列电容器以其高稳定性、环保特性及优异的电气性能在市场上获得了高度评价。它不仅能满足基本的电路需求,还能够满足复杂的电磁干扰抑制要求,特别适合于需要长期可靠运行的工业应用场景。
    推荐:
    强烈推荐使用此款电容器,特别是在需要高效滤波和优良抗干扰性能的设计中。尽管初期成本可能略高,但考虑到其出色的稳定性和长寿命,整体性价比非常高。

B32933A3334K189参数

参数
电容值 330nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 305V
额定电压-DC -
长*宽*高 26.5mm*7mm*16mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B32933A3334K189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32933A3334K189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32933A3334K189 B32933A3334K189数据手册

B32933A3334K189封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 0.577 ¥ 4.8289
1200+ $ 0.5399 ¥ 4.5185
1800+ $ 0.5205 ¥ 4.356
3000+ $ 0.4982 ¥ 4.1691
4200+ $ 0.4847 ¥ 4.0559
6000+ $ 0.4713 ¥ 3.9439
15000+ $ 0.4437 ¥ 3.7129
库存: 3000
起订量: 600 增量: 1
交货地:
最小起订量为:600
合计: ¥ 2897.34
