首页  >  产品百科  >  B32653A8103J000

B32653A8103J000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 10nF ±5% 聚丙烯 2KV 1KV 通孔安装 26.5mm*10.5mm*20.5mm
供应商型号: 3519006
供应商: 海外现货
标准整包数: 5

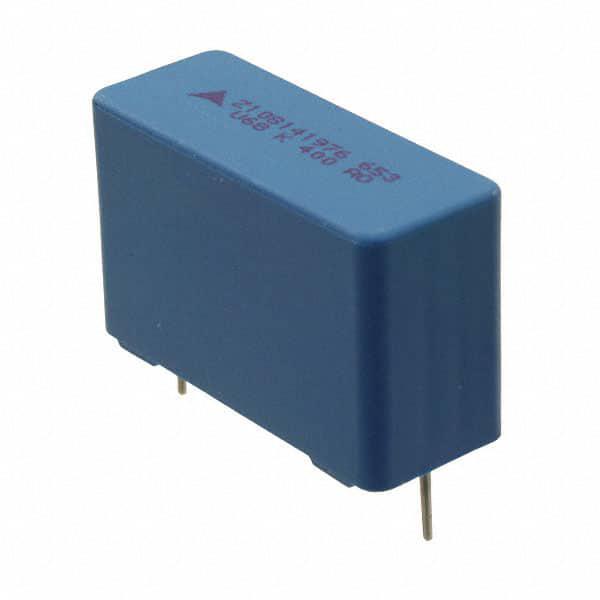

TDK 薄膜电容 B32653A8103J000

B32653A8103J000概述

    Film Capacitors - Metallized Polypropylene Film Capacitors (MKP)

    1. 产品简介


    产品类型:
    - Metallized Polypropylene Film Capacitors (MKP)
    - 系列/型号:B32651 ... B32658
    主要功能:
    - 高脉冲强度
    - 高接触可靠性
    - RoHS兼容
    - 极低电感
    应用领域:
    - 电子镇流器
    - 开关电源
    - IGBT(绝缘栅双极型晶体管)
    - 吸波电路
    - 气候类别:55/100/56(根据IEC 60068-1:2013)

    2. 技术参数


    - 最大工作温度: 110°C
    - 封装类型: 塑料外壳(UL 94 V-0),环氧树脂密封(UL 94 V-0)
    - 电介质: 聚丙烯(PP)(MKP)
    - 引线规格: 平行焊接引线,无铅镀锡
    - 可按要求提供特殊长度的引线
    - 标示: 制造商标志,批次号(≤27.5 mm),系列号(如651),额定电容(编码),容差(代码字母),额定直流电压(交流电压为1600 V DC / 700 V AC 和 2000 V DC / 1000 V AC),制造日期(编码)
    - 认证: 符合AEC-Q200D标准
    额定电容及电压值:
    | 引线间距 (mm) | 额定电压 (V DC) | 最大电压 (V AC) | 电容 (nF) |

    | 10 | 1250 | 450 | 2.2, 3.3, 4.7, 6.8 |
    | 15 | 250-2000 | 160-700 | 1.0-1500 |
    | 22.5 | 250-2000 | 160-1000 | 2.2-3300 |
    | 27.5 | 250-2000 | 160-700 | 22-8200 |
    | 37.5 | 250-2000 | 160-700 | 470-20000 |
    | 52.5 | 250-2000 | 160-700 | 680-40000 |

    3. 产品特点和优势


    - 高脉冲强度: 适用于高压脉冲负载。
    - 高接触可靠性: 可靠性高,适用于恶劣环境。
    - RoHS兼容: 无铅,环保。
    - 极低电感: 减少电磁干扰。
    - 无卤素: 可按要求提供。
    - 符合AEC-Q200D标准: 在汽车应用中具有很高的可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 用于开关电源,确保高效能转换。
    - 用于IGBT保护电路,提高系统稳定性。
    - 用于电子镇流器,提高灯具的使用寿命。
    使用建议:
    - 确保正确安装,避免机械应力。
    - 选择合适的电容值以匹配应用需求。
    - 使用适当的散热措施,特别是高功率应用中。

    5. 兼容性和支持


    - 兼容性: MKP系列电容可与各种开关电源和逆变器电路兼容。
    - 支持: TDK集团提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致故障 | 确保良好的散热条件。 |
    | 引线断裂 | 检查引线固定情况,确保不发生机械应力。 |
    | 容量漂移 | 重新校准系统,确保在工作范围内运行。 |

    7. 总结和推荐


    总结:
    - B32651...B32658系列MKP电容器以其高脉冲强度、高接触可靠性和低电感而著称。
    - 适用于多种应用领域,特别是在开关电源、IGBT保护电路和电子镇流器中表现出色。
    - 环保设计,符合RoHS标准,特别适合绿色电子产品。
    - 高质量、耐用性强,确保长时间稳定运行。
    推荐:
    - 强烈推荐用于需要高可靠性和高性能的应用。
    - TDK集团提供全面的技术支持和售后保障,使其成为客户的理想选择。

B32653A8103J000参数

参数
电容值 10nF
容差 ±5%
介电材料 聚丙烯
额定电压-AC 1KV
额定电压-DC 2KV
ESR-等效串联电阻 -
长*宽*高 26.5mm*10.5mm*20.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32653A8103J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32653A8103J000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32653A8103J000 B32653A8103J000数据手册

B32653A8103J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
