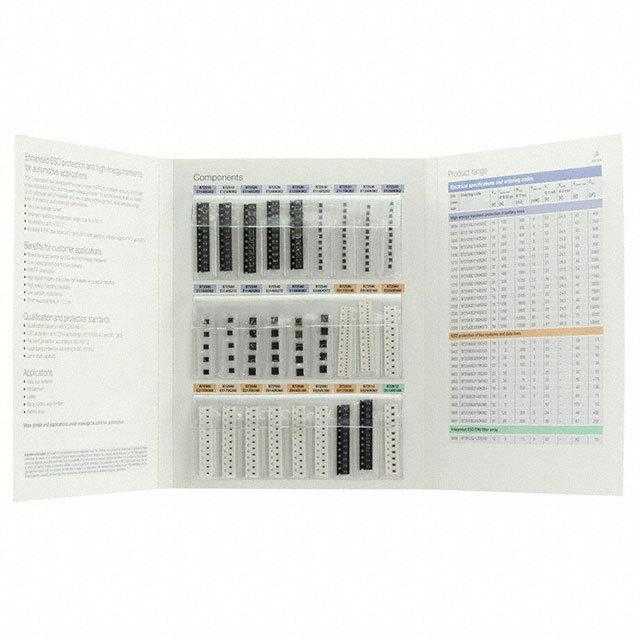

B72499A9999K199

产品分类: 电路保护套件
厂牌: TDK
产品描述:
供应商型号: N-B72499A9999K199
供应商: 云汉优选
标准整包数: 1
TDK 电路保护套件 B72499A9999K199

B72499A9999K199概述

    电子元器件技术手册:EPCOS 样品套件 2015

    1. 产品简介


    EPCOS 样品套件 2015 中包含了一款陶瓷瞬态电压抑制器(TVS)产品——E 系列多层压敏电阻。此系列适用于汽车应用中的 ESD 和高能瞬态保护。基于优化的材料集和新的涂层技术,E 系列确保了高水平的保护和增强的性能。

    2. 技术参数


    | 规格参数 | 描述 |

    | 非导电性电流 | 极低泄漏电流 |
    | 操作温度范围 | 扩展至+150°C |
    | 最大工作电压 | 14 V 至 40 V |
    | 脉冲耐受能力 | 最大 8/20 µs 冲击电流高达 1200 A |
    | 响应时间 | < 0.5 ns |
    | 寄生电感 | 低 |
    以下是不同型号的具体电气规格和订货代码:
    | 尺寸(EIA 案例)| VDC [V] | Isurge, max [A] | Wmax [mJ] | Pdiss, max [mW] | Vv [V] | Vjump [V] | Vclamp, max [V] | Ctyp [pF] |
    |
    | 0805 | 16 | 120 | 300 | 8 | 22 | 24.5 | 42 | 400 |
    | 1206 | 16 | 200 | 600 | 8 | 22 | 24.5 | 40 | 800 |
    | 1812 | 16 | 800 | 2400 | 15 | 22 | 24.5 | 40 | 5600 |
    | 2220 | 16 | 1200 | 5800 | 30 | 22 | 24.5 | 40 | 9500 |

    3. 产品特点和优势


    E 系列多层压敏电阻具有以下显著特点和优势:
    - 双向保护,适用于 ESD 和高能量瞬态
    - 低电容类型,适用于总线系统
    - EMI/RFI 衰减
    - 高信号完整性,非线性低,无信号失真
    - 高能量处理能力
    - 低寄生电感
    - 快速响应时间 < 0.5 ns
    这些特性使其特别适用于汽车电子系统中的各种应用,如数据总线系统、娱乐信息系统、安全系统、车身控制及舒适系统、电池线路等。

    4. 应用案例和使用建议


    E 系列多层压敏电阻广泛应用于汽车电子系统,特别是在需要 ESD 和高能瞬态保护的应用场景中。例如,在导航系统和车门控制系统中,该器件可以有效保护敏感的电子设备免受瞬态电压的影响。
    使用建议:
    - 在设计阶段充分考虑器件的电气特性和安装位置,以确保最佳保护效果。
    - 根据具体应用选择合适尺寸和规格的压敏电阻。

    5. 兼容性和支持


    E 系列压敏电阻与其他汽车电子元器件高度兼容,并且符合多项国际标准,如 AEC-Q200 Rev-D、ISO 7637-2、ISO 16750-2 等。厂商提供全面的技术支持和售后服务,确保客户能够充分利用产品的优势。

    6. 常见问题与解决方案


    常见问题:
    - 如何选择正确的型号?
    - 安装过程中需要注意哪些事项?
    解决方案:
    - 根据应用的具体要求,选择相应的 VDC、Isurge 和其他参数的型号。
    - 确保按照数据手册中的建议正确安装,特别是注意引脚连接和电路布局。

    7. 总结和推荐


    总体来看,EPCOS 的 E 系列多层压敏电阻凭借其卓越的性能和广泛的适用范围,在汽车电子市场中表现出色。它不仅提供了高效的 ESD 和瞬态电压保护,还具备低电容、低非线性和快速响应等特点。强烈推荐用于需要高性能瞬态保护的汽车电子系统中。
    通过详细的技术手册和技术支持,我们相信这些压敏电阻将成为您项目的理想选择。

B72499A9999K199参数

参数
零件状态 在售
