首页  >  产品百科  >  VLS6045EX-6R8M-H

VLS6045EX-6R8M-H

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 4.7A 6.8μH 46.8mΩ ±20% 标准安装,贴片安装 6.3mm*6mm*4.5mm
供应商型号: 12M-VLS6045EX-6R8M-H
供应商: 云汉优选
标准整包数: 1500

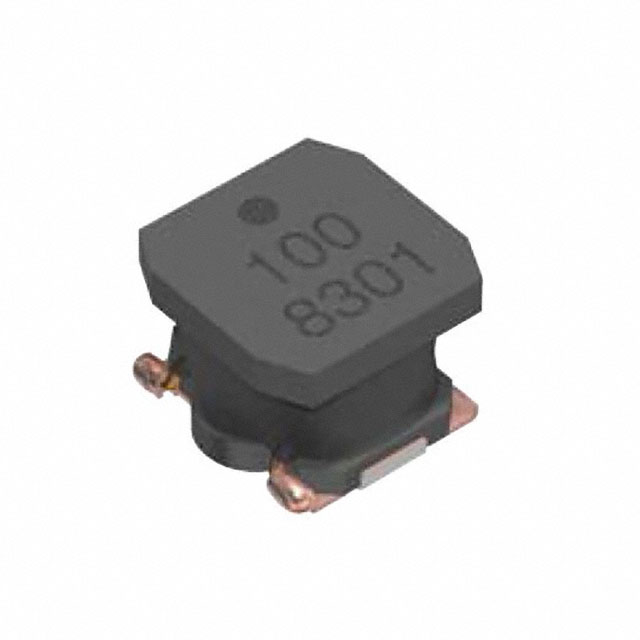

TDK 贴片电感 VLS6045EX-6R8M-H

VLS6045EX-6R8M-H概述


    产品简介


    VLS6045EX-H系列电感器是专为汽车电源电路设计的磁屏蔽型绕线电感器。它们主要用于各种汽车相关设备,如发动机控制模块(ECM)、安全气囊、前照灯、电动助力转向系统、仪表盘、防抱死制动系统(ABS)等。该系列产品通过优化铁氧体芯结构,实现了大电流承载能力和低直流电阻(Rdc),且符合AEC-Q200标准。

    技术参数


    - 产品型号:VLS6045EX-H系列
    - 尺寸:6.0×6.3×4.5 mm
    - 电感值:1.0 µH 至 220 µH,不同型号提供不同的电感值,允许±30%至±20%的容差
    - 额定电流:根据饱和电流(Isat)或温度上升电流(Itemp)确定,具体数值取决于电感型号
    - 直流电阻:0.012 Ω 至 1.15 Ω
    - 测量频率:100 kHz
    - 工作温度范围:-40°C 至 125°C
    - 存储温度范围:-40°C 至 125°C
    - 重量:0.6 g

    产品特点和优势


    - 高磁屏蔽性能:采用铁氧体磁材料,实现高密度安装。
    - 优化设计:通过优化铁氧体芯形状,实现更大的电流承载能力和更低的直流电阻。
    - AEC-Q200合规性:适用于汽车领域的严格标准。
    - 广泛应用:适用于多种汽车电子系统,提升整体性能。

    应用案例和使用建议


    - 应用案例:该电感器在车辆中的多种传感器和执行器上得到广泛应用,例如ECM、ABS、电动助力转向系统等。
    - 使用建议:在设计PCB时,应注意磁场干扰问题,合理布局以避免潜在的电磁干扰。确保预热温度不超过规定范围,以免对芯片造成过热损伤。

    兼容性和支持


    - 兼容性:与同类汽车电子产品兼容,但不推荐用于航空航天、军事或其他安全要求较高的设备。
    - 厂商支持:提供标准技术文档和有限售后支持,建议在特殊应用场合下与供应商沟通。

    常见问题与解决方案


    1. 问题:焊接后引脚焊接不良
    - 解决方案:检查预热条件是否正确,必要时更换焊料或调整预热时间。
    2. 问题:电感器温度过高
    - 解决方案:检查散热设计是否合理,适当降低输入功率。

    总结和推荐


    VLS6045EX-H系列电感器凭借其高磁屏蔽性能、大电流承载能力及符合AEC-Q200标准等优势,在汽车电子领域表现出色。它不仅能够满足大多数汽车电子系统的性能需求,还具备良好的稳定性与可靠性。尽管在一些对安全和可靠性要求极高的场合可能不适用,但对于一般的汽车电子设备来说,它是值得信赖的选择。因此,对于汽车电子领域的设计工程师来说,该产品是一个值得推荐的优秀选择。

VLS6045EX-6R8M-H参数

参数
电感值 6.8μH
饱和电流(LSAT) 4.7A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 46.8mΩ
额定电流 -
Q值 -
测试频率 100KHz
长*宽*高 6.3mm*6mm*4.5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VLS6045EX-6R8M-H厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS6045EX-6R8M-H数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS6045EX-6R8M-H VLS6045EX-6R8M-H数据手册

VLS6045EX-6R8M-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
