VLS3015CX-6R8M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1.5A 6.8μH 185mΩ ±20% 标准安装,贴片安装 3mm*3mm*1.5mm
供应商型号: 12M-VLS3015CX-6R8M-1
供应商: 云汉优选
标准整包数: 2000

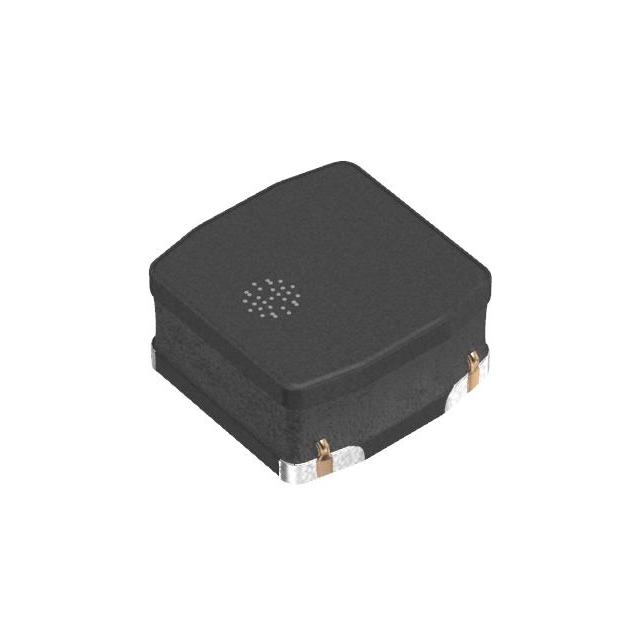

TDK 贴片电感 VLS3015CX-6R8M-1

VLS3015CX-6R8M-1概述


    产品简介


    VLS3015CX-1系列电感器是一款专为电源电路设计的磁屏蔽型绕线电感器。该系列产品采用了铁氧体磁材料,具备高磁屏蔽结构和适应高密度安装的特点。通过优化铁氧体芯的设计,这款电感器能够实现更大的电流和更低的直流电阻(Rdc),从而提高整体的性能和效率。其适用范围广泛,适用于智能手机、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数码摄像机(DVC)、数码相机(DSC)、移动显示屏面板、便携式游戏设备以及其他紧凑型电源模块等众多领域。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 3.0 × 3.0 × 1.5 mm |
    | 电感值 | 1.0 µH 至 100 µH |
    | 容差 | ±20% |
    | 测量频率 | 1 MHz |
    | 直流电阻(Rdc) | 0.035 Ω至2.245 Ω |
    | 额定电流 | 最小值Isat或Itemp |
    | Isat | 电感变化率下降30% |
    | Itemp | 温度上升40°C |
    | 工作温度范围 | –40°C至+105°C(含自温升) |
    | 包装数量 | 每卷2000个 |

    产品特点和优势


    VLS3015CX-1系列电感器具有以下特点和优势:
    1. 高磁屏蔽结构:减少了磁场泄漏,提高了电磁兼容性。
    2. 适应高密度安装:符合现代电子设备小型化趋势。
    3. 低Rdc和大电流能力:优化的铁氧体芯设计提升了电流处理能力和效率。
    4. 宽工作温度范围:适应各种极端环境条件,确保长期稳定运行。

    应用案例和使用建议


    该电感器适用于多种应用场合,例如智能手机、平板电脑、游戏机、数码相机等设备中的电源管理模块。为了确保最佳性能,在使用过程中应注意以下几点:
    1. 预热处理:在焊接前进行预热,以减少焊接时的温度差异。
    2. 环境控制:避免存放于腐蚀性气体环境中,存储条件为温度5至40°C,湿度10至75%RH。
    3. 电路设计:对于非磁屏蔽型绕线电感器,要仔细规划布局,避免磁干扰引起的故障。

    兼容性和支持


    本产品已针对常见的电子元件和设备进行了兼容性测试,包括标准表面贴装技术(SMT)设备和回流焊工艺。制造商提供了详尽的技术支持,包括但不限于应用指南、常见问题解答和客户支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现开路 | 确保焊接过程中的温度和时间符合规范,检查是否有焊接不良现象 |
    | 高温环境下的性能下降 | 使用散热片或强制冷却系统以降低温度,确保工作温度不超过最大额定值 |
    | 长期使用后失效 | 检查电路板是否存在应力集中点,及时修复或更换相关组件 |

    总结和推荐


    总体而言,VLS3015CX-1系列电感器以其高磁屏蔽、低Rdc、大电流和宽工作温度范围等显著优势,在多种电子设备的电源管理模块中展现出卓越的应用价值。其广泛的适用性和高效性能使其成为市场上极具竞争力的产品之一。鉴于其优异的性能和广泛的适用性,强烈推荐在各类电子产品中使用该电感器。

VLS3015CX-6R8M-1参数

参数
测试频率 1MHz
电感值 6.8μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 185mΩ
额定电流 1.5A
Q值 -
长*宽*高 3mm*3mm*1.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLS3015CX-6R8M-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS3015CX-6R8M-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS3015CX-6R8M-1 VLS3015CX-6R8M-1数据手册

VLS3015CX-6R8M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
