首页  >  产品百科  >  VLS3012HBX-R47M

VLS3012HBX-R47M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 7.46A 5.91A 8 470nH 35mΩ ±20% 1212 标准安装,贴片安装 3mm*3mm*1.2mm
供应商型号: 12M-VLS3012HBX-R47M
供应商: 云汉优选
标准整包数: 2000

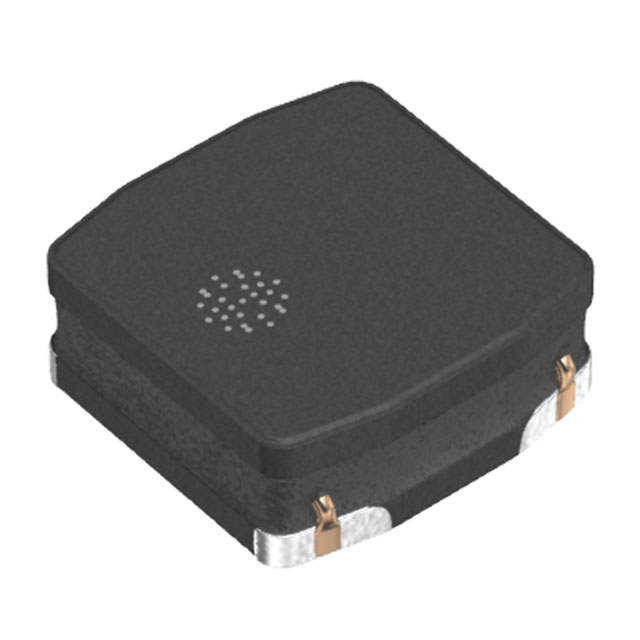

TDK 贴片电感 VLS3012HBX-R47M

VLS3012HBX-R47M概述


    产品简介


    产品名称: VLS3012HBX 系列电感器
    产品类型: 功率电路用线绕金属电感器
    主要功能: 提供电力电路中的磁屏蔽,通过金属磁性材料实现大电流传输
    应用领域: HDD(硬盘驱动器)、SSD(固态硬盘)、DVC(数码摄像机)、DSC(数码相机)、移动显示屏、智能手机、平板电脑、便携式游戏设备、小型电源模块及其他消费电子产品

    技术参数


    - 尺寸: 3.0mm x 3.0mm x 1.2mm
    - 电感值范围: 0.33μH 至 15μH(公差 ±20%)
    - 测量频率: 1MHz
    - 直流电阻(最大值): 0.030Ω 至 0.761Ω
    - 额定电流(Isat): 2.24A 至 10.12A
    - 温度范围: 工作温度范围 -40°C 至 105°C;存储温度范围 -40°C 至 105°C
    - 重量: 53mg

    产品特点和优势


    - 高磁屏蔽设计: 采用金属磁性材料制造,具有优良的磁屏蔽效果,适用于高密度安装。
    - 大电流能力: 利用金属磁性材料实现了较大的电流承载能力,满足多种应用场景需求。
    - 紧凑设计: 小巧尺寸,适合空间有限的应用场景。
    - 高可靠性: 严格的质量控制标准,确保产品长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 智能设备: 在智能手机和平板电脑中作为稳压器或滤波器,以保持稳定的电压输出。
    - 电源模块: 在便携式充电器中使用,提供高效能的电力传输。
    使用建议:
    - 预热处理: 在焊接前进行预热处理,以避免因温度差异过大导致损坏。
    - 合理布局: 为了减少磁干扰的影响,非磁屏蔽型线圈的布局应特别注意。
    - 保护措施: 使用防静电手环释放身体静电,以防止静电对电感器造成损害。

    兼容性和支持


    - 兼容性: 该电感器与大多数现代电子设备的其他元器件兼容,可用于各种小型电源模块。
    - 制造商支持: 凯西仪器(Keysight Technologies)提供全面的技术支持和维护服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 额定电流不稳定 | 检查是否按照要求进行正确的预热和焊接过程。 |
    | 温度影响电感值变化较大 | 确保设备处于规定的温度范围内运行,避免超温操作。 |
    | 静电损害 | 在操作过程中佩戴防静电手环,确保设备接地。 |

    总结和推荐


    综合评估:
    - 优点: 高磁屏蔽设计,优良的电流承载能力和紧凑的设计使其适用于多种高密度应用场景。
    - 缺点: 对于特定应用领域(如航空航天、医疗设备),需要额外的验证和测试。
    推荐使用:
    鉴于其高性能和广泛应用,VLS3012HBX系列电感器是设计复杂电子系统时的理想选择。无论是消费电子产品还是工业应用,其优异的特性都能满足大部分需求。然而,在使用时需遵循制造商的指导建议,以确保最佳性能和使用寿命。

VLS3012HBX-R47M参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 35mΩ
额定电流 5.91A
Q值 8
测试频率 1MHz
电感值 470nH
饱和电流(LSAT) 7.46A
长*宽*高 3mm*3mm*1.2mm
通用封装 1212
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VLS3012HBX-R47M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS3012HBX-R47M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS3012HBX-R47M VLS3012HBX-R47M数据手册

VLS3012HBX-R47M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.4934
20000+ ¥ 0.4786
库存: 8000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 986.8
