VLS6045AF-100M

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 3A 3.4A 10μH 54mΩ ±20% 2424 标准安装,贴片安装 6mm*6mm*4.5mm
供应商型号: UA-VLS6045AF-100M
供应商: 海外现货
标准整包数: 1500

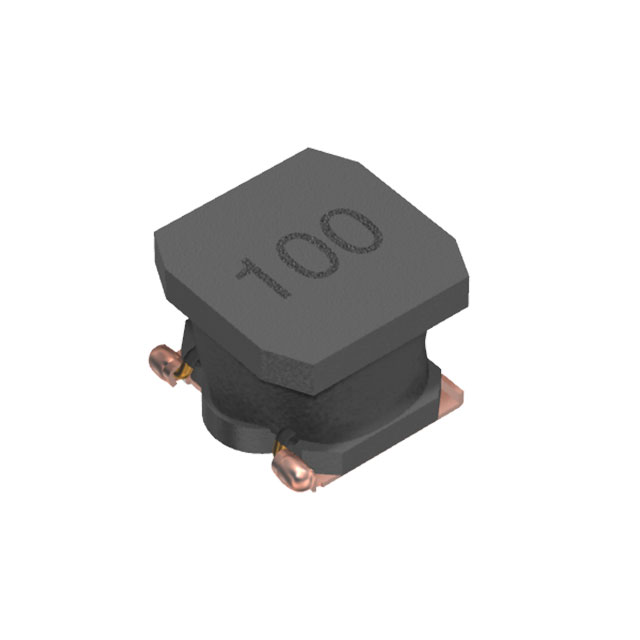

TDK 贴片电感 VLS6045AF-100M

VLS6045AF-100M概述

    电子元器件产品技术手册:VLS6045AF型电感器

    产品简介


    VLS6045AF型电感器是专为电源电路设计的磁屏蔽绕线电感器。其主要特点是具有高磁屏蔽结构,由铁氧体磁材料制成,适合高密度安装。此外,该电感器经过优化以改善THD+N(总谐波失真加噪声)特性,适用于各种严苛的应用环境。其应用领域包括Class-D放大器,如AI音箱、蓝牙音箱和电视音箱等。

    技术参数


    - 型号: VLS6045AF
    - 尺寸: 6.0×6.0×4.5mm
    - 电感值范围: 3.3μH至100μH
    - 容差: ±30% 至 ±20%
    - 测量频率: 100kHz
    - 直流电阻: 0.022Ω至0.527Ω
    - 额定电流: 1.0A 至 5.0A
    - 工作温度范围: -40°C 至 +105°C(包含自温升)

    产品特点和优势


    VLS6045AF型电感器的独特之处在于其高磁屏蔽结构,能够有效减少电磁干扰,从而提升整体系统的稳定性。此外,它还优化了THD+N特性,这使得它在音频放大器应用中表现尤为出色。与其他同类产品相比,其优异的热稳定性和宽广的工作温度范围使其在市场上具备更强的竞争优势。

    应用案例和使用建议


    VLS6045AF型电感器广泛应用于Class-D放大器中,特别是在AI音箱和蓝牙音箱等音频播放设备上。这些设备对音频质量要求极高,因此对电感器的要求也相应提高。建议在组装过程中遵循预热条件,确保温度差不超过150°C,同时在电路板设计时注意电感器的布局,避免磁干扰导致的功能异常。此外,对于特殊用途(如医疗设备或军事设备),需联系厂商获取详细规格和认证。

    兼容性和支持


    VLS6045AF型电感器与多种设备兼容,但需注意存储条件。建议在5°C至30°C之间存放,湿度保持在75%RH以下,且存储时间不宜超过6个月。如有特殊需求或欲了解更多信息,请联系制造商获取详细资料和支持服务。

    常见问题与解决方案


    1. 问题: 额定电流过小
    - 解决方法: 检查是否选用了合适的型号,并确认工作条件符合要求。

    2. 问题: 磁屏蔽效果不佳
    - 解决方法: 确保电感器正确安装,避免外部磁场干扰。
    3. 问题: 无法达到预期的THD+N性能
    - 解决方法: 检查系统中的其他组件是否匹配,调整电路设计,确保电感器发挥最佳性能。

    总结和推荐


    总体而言,VLS6045AF型电感器是一款高性能、多功能的产品,特别适合于需要高精度和稳定性的应用场合。其高磁屏蔽性能、优化的THD+N特性以及宽广的工作温度范围使其在市场上具备显著优势。尽管存在一些限制条件,但对于大多数一般电子设备,如AI音箱、蓝牙音箱和电视音箱,我们强烈推荐使用此产品。建议在使用前仔细阅读相关文档,以确保安全和高效的应用。

VLS6045AF-100M参数

参数
额定电流 3.4A
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 3A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 54mΩ
长*宽*高 6mm*6mm*4.5mm
通用封装 2424
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLS6045AF-100M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS6045AF-100M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS6045AF-100M VLS6045AF-100M数据手册

VLS6045AF-100M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.2038 ¥ 1.7074
3000+ $ 0.2 ¥ 1.676
4500+ $ 0.1938 ¥ 1.6236
12000+ $ 0.1688 ¥ 1.4141
60000+ $ 0.1613 ¥ 1.3513
库存: 7480
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 2561.1
