首页  >  产品百科  >  NLV25T-3R3J-PFD

NLV25T-3R3J-PFD

产品分类: 贴片电感
厂牌: TDK
产品描述: 7.96MHz 55MHz 185mA 30@7.96MHz 3.3μH 1.9Ω ±5% 1008 贴片安装 2.5mm*2mm*1.9mm
供应商型号: SM-NLV25T-3R3J-PFD
供应商: 海外现货
标准整包数: 1

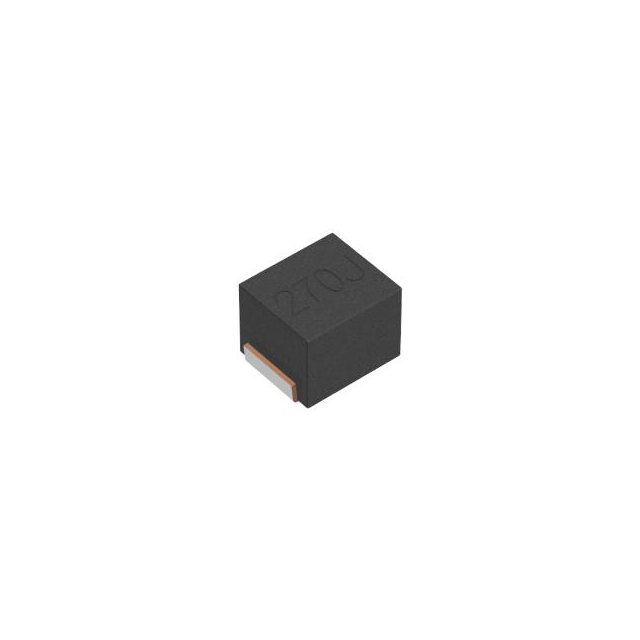

TDK 贴片电感 NLV25T-3R3J-PFD

NLV25T-3R3J-PFD概述

    电子元器件技术手册解析:NLV25-PFD系列绕线铁氧体电感

    一、产品简介


    产品类型:
    NLV25-PFD系列为绕线铁氧体电感,专为标准电路设计。主要应用于汽车配件领域,如车载导航系统、车载音频设备及ETC模块。
    主要功能:
    1. 提供电感解决方案,满足滤波电路等高精度需求。
    2. 良好的温度特性,在-40℃至+105℃的工作温度范围内表现出色。
    3. 支持表面贴装工艺,符合RoHS环保标准,且无卤素。
    应用领域:
    主要用于汽车电子产品,尤其适用于车载导航、车用音频及高速公路电子不停车收费系统(ETC)。

    二、技术参数


    | 参数名称 | 具体值 |

    | 尺寸(长×宽×高) | 2.5mm×2.0mm×1.8mm |
    | 感量范围(μH) | 0.01μH 至 100μH |
    | 感量公差 | ±5% |
    | 额定电流(最大值) | 300mA 至 550mA |
    | 直流电阻(最大值) | 0.26Ω 至 2.3Ω |
    | 自谐振频率(最低值) | 15MHz 至 7.96MHz |
    | 工作温度范围 | -40℃ 至 +105℃ |

    三、产品特点和优势


    1. 卓越的温度特性:NLV25-PFD系列电感在全工作温度范围内的感量变化极小,适合高要求的温度敏感型应用。
    2. 严格的公差控制:通过E-12序列设计,确保感量精度达到±5%,适用于对感量一致性有严格要求的滤波电路。
    3. 高可靠性:采用树脂模封装工艺,具备良好的抗振动和抗冲击能力,特别适合车载环境。
    4. 环保合规:完全符合RoHS指令,且不含卤素,绿色无污染。
    5. 宽广适用范围:提供多种型号选择,覆盖广泛的感量和电流需求。

    四、应用案例和使用建议


    应用案例:
    1. 车载导航系统中的电源滤波电路,用于减少电源纹波干扰。
    2. 车载音频系统的低通滤波器,提高音质表现。
    3. ETC模块中的谐振电路,确保高频信号传输稳定。
    使用建议:
    1. 在设计电路时,需根据具体应用场景选择合适的感量和额定电流。
    2. 确保焊接前预热组件,避免温差过大导致元件损坏。
    3. 使用静电防护工具,防止人体静电对元件造成损害。

    五、兼容性和支持


    兼容性:
    NLV25-PFD系列电感可与其他标准的表面贴装元件完美兼容,无需额外适配即可集成到现有电路板中。
    支持服务:
    制造商提供详细的技术文档和支持服务,包括重新回流焊接曲线推荐及产品选型指南。

    六、常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 焊接后感量偏差较大 | 确保焊接温度曲线正确执行,避免过热 |
    | 高频下表现不稳定 | 检查安装位置是否受到磁干扰影响 |
    | 产品寿命短 | 检查存储条件是否符合规定 |

    七、总结和推荐


    综合评价:
    NLV25-PFD系列电感凭借其优异的温度特性、精准的感量控制以及高可靠性,成为汽车电子领域的理想选择。其兼容性广泛,环保性能优异,完全符合现代电子工业的发展趋势。
    推荐意见:
    强烈推荐该系列产品用于汽车电子和其他高精度电路设计中,尤其是需要高性能感量控制和稳定性的场景。对于特殊行业应用(如航空航天、医疗设备),需进一步确认是否满足特定安全要求。
    如需更详细的规格信息和技术支持,请访问制造商官方网站或联系技术支持团队。

NLV25T-3R3J-PFD参数

参数
容差 ±5%
直流电阻(DCR) 1.9Ω
额定电流 185mA
Q值 30@7.96MHz
测试频率 7.96MHz
电感值 3.3μH
饱和电流(LSAT) -
自谐振频率(SRF) 55MHz
长*宽*高 2.5mm*2mm*1.9mm
通用封装 1008
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

NLV25T-3R3J-PFD厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLV25T-3R3J-PFD数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLV25T-3R3J-PFD NLV25T-3R3J-PFD数据手册

NLV25T-3R3J-PFD封装设计

查看详情并下载
Symbol
Footprint
3D Model
