VLS252012CX-2R2M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1.76A 1.87A 2.2μH 96mΩ ±20% 1008 贴片安装 2.7mm*2mm*2.2mm
供应商型号: 11M-VLS252012CX-2R2M
供应商: 云汉优选
标准整包数: 0

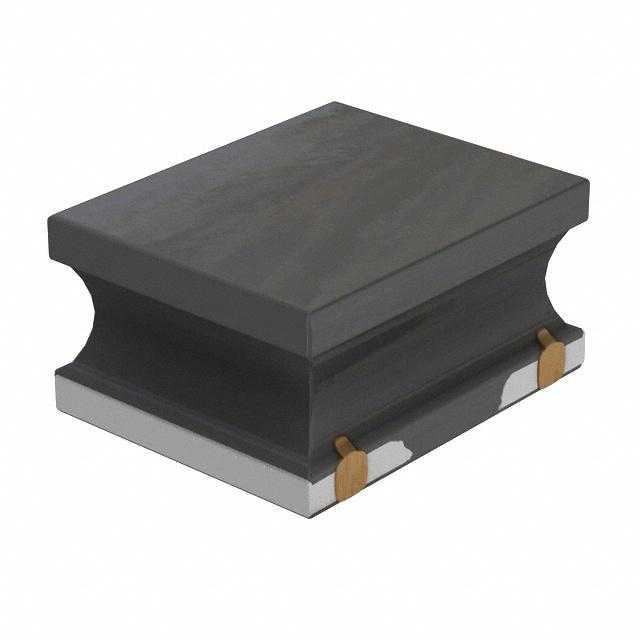

TDK 贴片电感 VLS252012CX-2R2M

VLS252012CX-2R2M概述

    VLS252012CX型电感器技术手册

    产品简介


    VLS252012CX型电感器是一款专为电源电路设计的绕线铁氧体磁屏蔽型电感器。此款电感器主要应用于智能手机、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数字视频摄像机(DVC)、数码相机(DSC)、移动显示面板、便携式游戏设备以及小型电源模块等领域。VLS252012CX型电感器具备磁屏蔽功能,能够实现高密度安装,是现代电子产品中不可或缺的关键部件之一。

    技术参数


    | 参数 | 规格 |

    | 尺寸 (L×W×H) | 2.5mm x 2.0mm x 1.2mm |
    | 阻抗 (DC Resistance) | ≤0.97Ω (最大值) |
    | 电感 (Inductance) | 1.0µH 至 22µH |
    | 电流 (Rated Current) | 0.54A 至 3.00A |
    | 宽容度 (Tolerance) | ±20% |
    | 操作温度范围 | -40°C 至 +105°C |
    | 存储温度范围 | -40°C 至 +105°C |
    | 罗马标准 | 符合欧盟RoHS指令 |
    | 无卤素 | Cl含量 < 900 ppm |

    产品特点和优势


    - 磁屏蔽功能:有效减少电磁干扰,适用于多种敏感电子设备。
    - 高密度安装:设计紧凑,适合空间有限的应用场合。
    - 出色的热性能:内置优化的铁氧体核心,使电感器能够在更高的电流下工作,同时保持较低的内部温度。
    - 符合环保要求:无卤素材料,符合欧盟RoHS标准,有利于环境保护。

    应用案例和使用建议


    应用案例:
    VLS252012CX型电感器已广泛应用于各种消费类电子产品中,如智能手机和平板电脑。此外,它也被用于高性能存储设备(HDD/SSD)中,以提高设备的稳定性和可靠性。
    使用建议:
    - 在安装前进行预热处理,确保焊接过程稳定,避免焊点质量问题。
    - 注意控制焊接温度梯度,避免电感器过热导致损坏。
    - 设计电路板时,合理布置电感器位置,以减少电磁干扰。

    兼容性和支持


    VLS252012CX型电感器兼容多种电子设备,并且可以与其他电子元器件轻松搭配使用。制造商提供了详尽的技术文档和支持服务,包括产品规格、使用指南和常见问题解答,有助于用户快速掌握产品使用方法。

    常见问题与解决方案


    - 问题一:电感器在焊接过程中出现断路现象。
    解决方案:检查焊接温度和时间是否符合推荐值。如存在问题,请参考手册中的焊接建议重新焊接。

    - 问题二:产品在长时间使用后出现性能下降。
    解决方案:确保使用环境符合手册中的存储条件。如果发现性能明显下降,请联系制造商获取进一步指导。

    总结和推荐


    综上所述,VLS252012CX型电感器凭借其优异的性能、紧凑的设计和广泛的适用范围,在众多应用中表现出色。无论是在消费电子领域还是工业应用中,它都是一个理想的选择。强烈推荐用户在相关项目中使用此产品。

VLS252012CX-2R2M参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 96mΩ
额定电流 1.87A
Q值 -
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) 1.76A
长*宽*高 2.7mm*2mm*2.2mm
通用封装 1008
安装方式 贴片安装
包装方式 卷带包装

VLS252012CX-2R2M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS252012CX-2R2M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS252012CX-2R2M VLS252012CX-2R2M数据手册

VLS252012CX-2R2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
