NLCV25T-4R7M-PFR

产品分类: 贴片电感
厂牌: TDK
产品描述: 7.96MHz 46MHz 500mA 10@7.96MHz 4.7μH 684mΩ ±20% 1008 贴片安装 2.5mm*2mm*1.9mm
供应商型号: 810-NLCV25T-4R7M-PFR
供应商: Mouser
标准整包数: 1

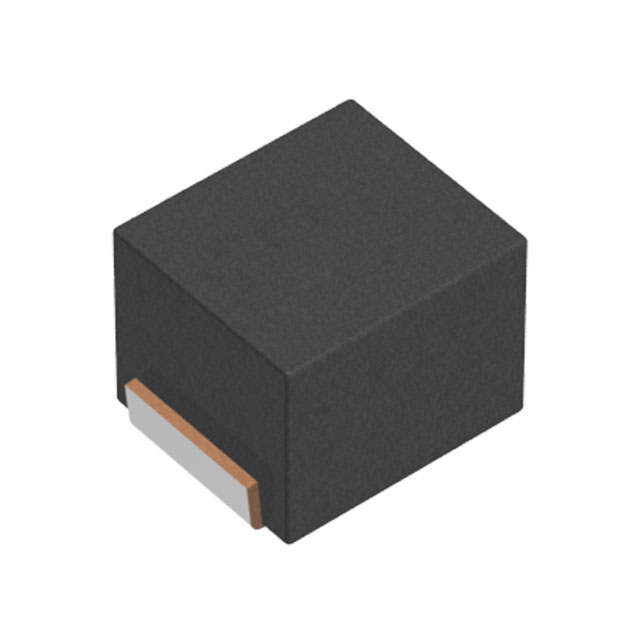

TDK 贴片电感 NLCV25T-4R7M-PFR

NLCV25T-4R7M-PFR概述

    电子元器件技术手册:NLCV25-PFR型线绕铁氧体电感器

    产品简介


    NLCV25-PFR是一种树脂模制型线绕铁氧体电感器,专为旁路电路设计。该电感器适用于多种电子设备,包括智能电表、音频视频设备、xDSL设备、通信基础设施的电子设备、工业设备及其他相关应用。

    技术参数


    - 型号与结构:
    - 系列名称:NLCV-PFR
    - 尺寸:2.5 × 2.0 × 1.8 mm (JIS/EIA 1008英寸)
    - 封装形式:带卷包装
    - 电感值:0.1 μH ~ 10 μH
    - 电感容差:±10% 或 ±20%

    - 电气特性:
    - 额定电流(Idc):根据温度变化或电感变化率不同而变化
    - 直流电阻(DC resistance):0.04 Ω ~ 1.1 Ω
    - 测量频率:5 MHz ~ 15 MHz
    - 工作条件:
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-40°C 至 +125°C
    - 包装数量:每盘2000个
    - 单位重量:约25 mg

    产品特点和优势


    - 高可靠性:满足RoHS指令,无卤素材料,兼容无铅焊料。
    - 广泛的温度适应性:-40°C至+125°C的工作温度范围确保了在各种环境下的稳定性能。
    - 优异的电气性能:具有低直流电阻和良好的自谐振特性,适用于高频旁路电路设计。
    - 坚固耐用:适用于恶劣环境,能够承受多次焊接操作而不影响其性能。

    应用案例和使用建议


    - 应用实例:
    - 智能电表:用于信号的滤波和去耦。
    - 通信基站:作为旁路电感器以减少信号干扰。
    - 工业设备:用于电源管理和电磁兼容性设计。
    - 使用建议:
    - 在焊接前进行预热处理,预热温度应设定在150°C以内,避免因温差过大导致损坏。
    - 在焊接过程中注意保持适当的焊接时间,防止因过热而影响电感器的性能。
    - 考虑到电感器对静电敏感,焊接时应佩戴防静电手环。

    兼容性和支持


    - 兼容性:
    - 本产品与标准的SMT贴片工艺完全兼容。
    - 适用于多种主流的电子设备和应用领域。
    - 支持和服务:
    - 厂商提供详细的交付规格说明,确保产品能够安全可靠地使用。
    - 客户可以联系厂商获取更多技术支持和服务。

    常见问题与解决方案


    - 问题1:焊接后电感值出现偏差。
    - 解决方案:确保预热和焊接过程符合规范要求,避免过度加热。
    - 问题2:存储时间超过6个月后出现性能下降。
    - 解决方案:重新进行焊点检查,必要时进行更换。
    - 问题3:电感器在高温环境下工作时稳定性降低。
    - 解决方案:选择更高额定电流的产品或采取散热措施。

    总结和推荐


    NLCV25-PFR型线绕铁氧体电感器是一款高可靠性、高性能的电子元器件,特别适合于各类通信设备和工业设备中的旁路电路设计。其广泛的工作温度范围、低直流电阻和良好的电气特性使其在市场上具有很高的竞争力。虽然手册中指出该产品不推荐用于新设计,但在现有系统中仍有非常高的适用价值。我们强烈推荐此款电感器给需要高性能、高可靠性的应用场合。
    综上所述,NLCV25-PFR型线绕铁氧体电感器在现有的应用环境中是一个非常值得信赖的选择。

NLCV25T-4R7M-PFR参数

参数
额定电流 500mA
Q值 10@7.96MHz
测试频率 7.96MHz
电感值 4.7μH
饱和电流(LSAT) -
自谐振频率(SRF) 46MHz
容差 ±20%
直流电阻(DCR) 684mΩ
长*宽*高 2.5mm*2mm*1.9mm
通用封装 1008
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

NLCV25T-4R7M-PFR厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLCV25T-4R7M-PFR数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLCV25T-4R7M-PFR NLCV25T-4R7M-PFR数据手册

NLCV25T-4R7M-PFR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2645 ¥ 2.235
10+ $ 0.1691 ¥ 1.4285
100+ $ 0.1426 ¥ 1.205
1000+ $ 0.1274 ¥ 1.0769
2000+ $ 0.081 ¥ 0.6845
10000+ $ 0.0745 ¥ 0.6297
100000+ $ 0.0714 ¥ 0.6033
库存: 1670
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.23
