B82498F3101J000

产品分类: 贴片电感
厂牌: TDK
产品描述: 150MHz 1.35GHz 450mA 55@500MHz 100nH 280mΩ ±5% 0805 标准安装,贴片安装 2.3mm*1.7mm*1.4mm
供应商型号: B82498F3101J000
供应商: 国内现货
标准整包数: 750

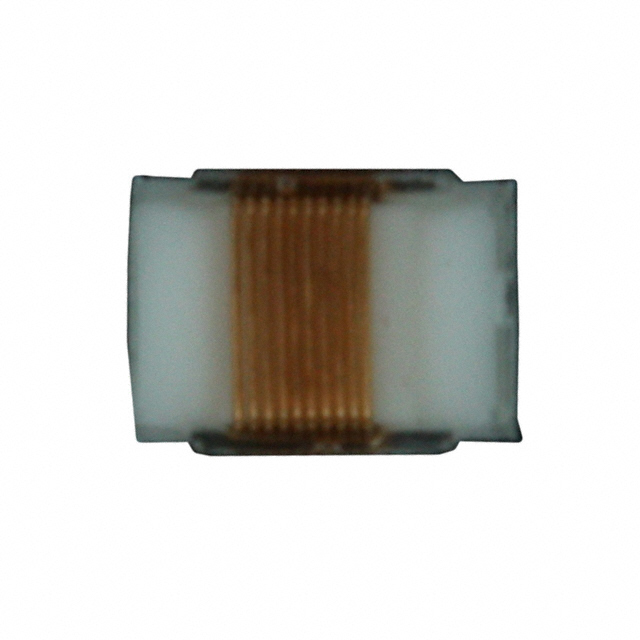

TDK 贴片电感 B82498F3101J000

B82498F3101J000概述


    产品简介


    SIMID 0805-F 系列 SMT 电感器
    SIMID 0805-F 是 TDK Electronics AG 生产的一款表面贴装(SMT)电感器,属于 SIMID 系列。该电感器采用陶瓷或铁氧体芯材料,适用于多种应用场合,如谐振电路、阻抗匹配等。SIMID 0805-F 电感器具有高共振频率、狭窄的电感容差等特性,可应用于天线放大器、多媒体设备以及无线通信系统等领域。

    技术参数


    - 型号: B82498F
    - 尺寸: 0805 (EIA) 或 2012 (IEC)
    - 额定电感量: 2.7 nH 至 6800 nH
    - 额定电流: 80 mA 至 1000 mA
    - 构造: 立方体线圈,环氧树脂模具顶部用于真空拾取,焊接端子
    - 工作温度: 额定温度为 +105°C
    - 自共振频率: 最低 250 MHz(不同电感值时略有差异)
    - 直流电阻: 最大 0.03 Ω
    - Q 因子: 最小 440(特定频率下)
    - 兼容性: 符合 RoHS 标准,支持无铅回流焊接

    产品特点和优势


    - 高共振频率: SIMID 0805-F 电感器能够在较高频率下保持良好的性能,非常适合高频应用。
    - 窄电感容差: 具有严格的电感容差,确保了稳定性和精确度。
    - 适合无铅回流焊接: 可以承受较高的焊接温度,符合环保标准。
    - 罗氏兼容性: 材料符合 RoHS 标准,环保且易于处理。

    应用案例和使用建议


    SIMID 0805-F 电感器适用于多种电子设备,包括天线放大器、多媒体设备和无线通信系统等。具体的应用案例可能包括手机天线调谐、无线路由器的射频模块等。
    使用建议:
    1. 在高频应用中,确保选择合适的电感值以避免共振频率干扰。
    2. 考虑电感器的工作环境,特别是温度和湿度条件,以确保长期可靠性。
    3. 进行详细的热模拟和机械应力测试,确保在极端环境下也能正常工作。

    兼容性和支持


    - 兼容性: SIMID 0805-F 电感器与其他主流电子元器件具有良好的兼容性,适合集成到各种设备中。
    - 支持和维护: TDK Electronics AG 提供详尽的技术文档和售后服务,包括详细的安装指南和技术支持。

    常见问题与解决方案


    1. 焊接过程中损坏
    - 解决方法: 确保按照规范进行焊接,使用合适的焊接温度和时间。

    2. 机械损伤
    - 解决方法: 使用适当的封装材料,避免涂层材料对电感器造成损害。
    3. 电磁干扰
    - 解决方法: 优化电路布局,增加屏蔽层以减少电磁干扰。

    总结和推荐


    综上所述,SIMID 0805-F 系列 SMT 电感器具备高精度、高稳定性、良好的兼容性及环保特性,是高性能电子设备的理想选择。推荐在需要精密电感器的应用中使用 SIMID 0805-F,尤其是对于高频信号处理和阻抗匹配的需求。同时,建议在采购前详细了解其技术参数和应用条件,以确保最佳的使用效果。

B82498F3101J000参数

参数
Q值 55@500MHz
测试频率 150MHz
电感值 100nH
饱和电流(LSAT) -
自谐振频率(SRF) 1.35GHz
容差 ±5%
直流电阻(DCR) 280mΩ
额定电流 450mA
长*宽*高 2.3mm*1.7mm*1.4mm
通用封装 0805
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82498F3101J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82498F3101J000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82498F3101J000 B82498F3101J000数据手册

B82498F3101J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
