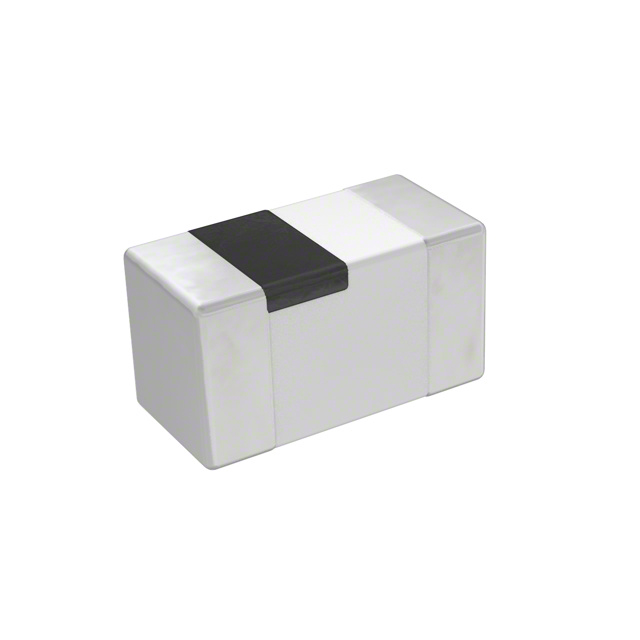

MLG0603P2N6BT000

产品分类: 贴片电感
厂牌: TDK
产品描述: 500MHz 7.5GHz 500mA 14@500MHz 2.6nH 200mΩ ±0.1nH 0201 贴片安装 600μm*300μm*330μm
供应商型号: 445-MLG0603P2N6BT000TR-ND
供应商: Digi-Key
标准整包数: 15000
TDK 贴片电感 MLG0603P2N6BT000

MLG0603P2N6BT000概述

    # 高频电感器MLG0603P系列技术手册解析

    1. 产品简介


    MLG0603P系列是专为高频率电路设计的多层陶瓷电感器,适用于智能设备、蓝牙模块、无线局域网(W-LAN)、超宽带通信(UWB)以及电视调谐器等高频通信领域。其核心特点在于提供高品质因数(Q值)和精细的电感量调节能力。由于采用先进的多层结构工艺,其尺寸仅为0.6×0.3×0.3mm,非常适合需要精密布局的应用场景。
    主要功能:
    - 高Q值电感:支持高达800MHz的工作频率。
    - 宽范围电感选择:从0.6nH到120nH,支持以0.1nH为步长的精确选择。
    - 优异的热稳定性和可靠性:工作温度范围为-55°C至+125°C。
    应用领域:
    - 智能手机和平板电脑
    - 蓝牙和Wi-Fi模块
    - 调谐器和其他移动通信设备

    2. 技术参数


    | 参数 | 规格 |

    | 电感范围 | 0.6nH至120nH |
    | 电感精度 | ±0.1nH、±0.2nH、±0.3nH |
    | 额定电流 | 1000mA(典型值) |
    | 直流电阻(最大值) | 0.06Ω至3.20Ω |
    | 自共振频率(最低值) | 500MHz |
    | 工作温度范围 | -55°C至+125°C |
    测试设备:
    - 使用Keysight Technologies的4291B+16197A测量L和Q值。
    - 自共振频率使用Keysight Technologies的8720C测量。
    - DC电阻使用Yokogawa的Type-7561测量。

    3. 产品特点和优势


    - 卓越的高频性能:Q值可高达800MHz以上,在高频信号处理中表现优异。
    - 精细电感量选择:0.1nH的电感值步进使设计更加灵活。
    - 微型封装:相比传统电感器,体积更小,特别适合紧凑型电路设计。
    - 耐极端环境:适应从低温到高温的广泛工作温度。
    - 可靠性强:先进的多层陶瓷工艺保证了长期使用的稳定性。

    4. 应用案例和使用建议


    典型应用场景:
    1. 智能手机和平板电脑:
    - 在射频前端模块中用作滤波器和匹配网络的一部分,提升信号质量。
    2. 无线通信模块:
    - 蓝牙、Wi-Fi模块中用于天线阻抗匹配。
    使用建议:
    - 确保电感器的额定电流和电感值符合实际电路需求。
    - 注意环境温度对电感值的影响,避免超出工作温度范围。
    - 对于高功率电路,建议搭配低直流电阻型号以降低损耗。

    5. 兼容性和支持


    MLG0603P系列电感器具有良好的兼容性,可以与其他主流供应商的产品互换使用。此外,制造商提供全面的技术支持和完善的售后服务,包括产品升级通知和定制化需求服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 自激振荡影响系统性能 | 增加去耦电容,优化PCB布局 |
    | 直流电阻过高导致功耗增加 | 选择更低DCR的电感器型号 |
    | 温度漂移影响电感值 | 使用温控电路调整偏置电压 |

    7. 总结和推荐


    MLG0603P系列电感器凭借其高性能、微型化设计和广泛的电感值选择,成为现代高频电路的理想选择。它不仅能满足智能终端和无线通信模块的苛刻要求,还能显著提升系统的可靠性和效率。对于需要在有限空间内实现高效信号传输的设计者来说,MLG0603P系列是一个值得推荐的产品。
    推荐指数:★★★★★
    适用场景:高频通信设备、射频前端模块、蓝牙/Wi-Fi模块等。

MLG0603P2N6BT000参数

参数
容差 ±0.1nH
直流电阻(DCR) 200mΩ
额定电流 500mA
Q值 14@500MHz
测试频率 500MHz
电感值 2.6nH
饱和电流(LSAT) -
自谐振频率(SRF) 7.5GHz
长*宽*高 600μm*300μm*330μm
通用封装 0201
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
