B82442T1152M050

产品分类: 贴片电感
厂牌: TDK
产品描述: 7.96MHz 60MHz 5.48A 3.02A 15@7.96MHz 1.5μH 33mΩ ±20% 2220 贴片安装 5.6mm*5mm*5.3mm
供应商型号: 871-B82442T1152M050
供应商: Mouser
标准整包数: 1

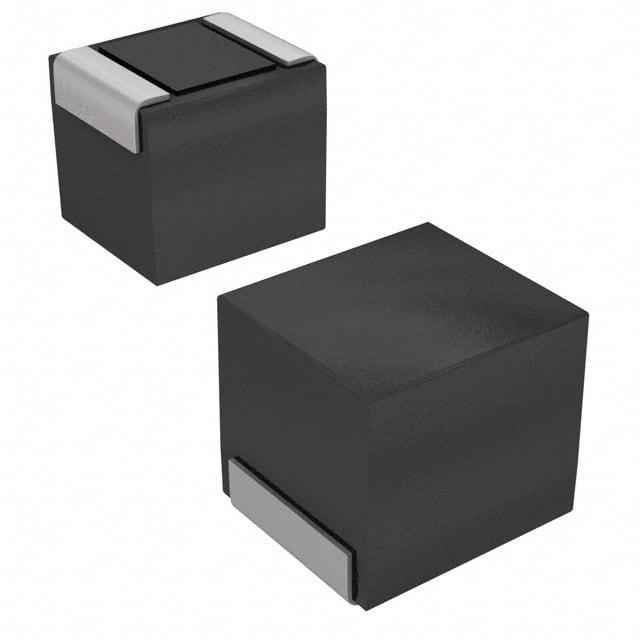

TDK 贴片电感 B82442T1152M050

B82442T1152M050概述

    电子元器件产品技术手册:SIMID系列SMT电感器

    产品简介


    TDK Electronics AG的SIMID系列SMT电感器(型号B82442T)是一种高性能的表面贴装电感器,广泛应用于多个行业领域。这些电感器采用铁氧体鼓形芯结构,激光焊接线圈,具有非常高的电流处理能力和优异的温度稳定性。SIMID系列SMT电感器是过滤供应电压、耦合和解耦的理想选择,在直流/直流转换器、开关电源、汽车电子、电信、消费电子和工业电子等领域有广泛应用。

    技术参数


    - 尺寸: 2220 (EIA) 或 5650 (IEC)
    - 额定电感量: 1μH 至 10000μH
    - 额定电流: 46mA 至 3510mA
    - 工作温度范围: -55°C 至 +150°C
    - AEC-Q200认证
    - 引脚材料: CuSn6(铜锡合金),顶层由Cu(铜)、Ag(银)、Sn(无铅焊料)或Ni(镍)、Sn(无铅焊料)组成,电镀
    - 符合RoHS和无卤素标准

    产品特点和优势


    - 极高的电流处理能力
    - 高电感值
    - 宽广的工作温度范围
    - 无铅回流焊接兼容
    - 符合AEC-Q200认证标准

    应用案例和使用建议


    SIMID系列SMT电感器在多种应用场景中表现卓越。例如,在DC/DC转换器和开关电源中,它们能够有效滤波并提供稳定的电感值。在汽车电子系统中,由于其宽泛的工作温度范围和高可靠性,可以应对复杂的工况需求。为了充分发挥这些电感器的优势,建议遵循制造商提供的布局指南和焊接条件,以确保最佳性能。

    兼容性和支持


    这些电感器与大多数主流电子元件和设备具有良好的兼容性。厂商提供了详细的文档和支持,包括样品套件(订购代码:B82442X002),以帮助客户更好地理解和使用产品。此外,TDK Electronics AG还提供相关的技术支持和服务。

    常见问题与解决方案


    - Q:电感器在高温下性能如何?
    - A:SIMID系列SMT电感器设计用于极端温度环境,最高可承受+150°C的工作温度。

    - Q:焊接时需要注意哪些事项?
    - A:请遵循制造商提供的焊接条件,特别是在波峰焊接时,温度指的是针脚而不是外壳。

    总结和推荐


    总体而言,SIMID系列SMT电感器是一款高度可靠的产品,特别适用于需要严苛工作环境的场合。其高电流处理能力、宽泛的工作温度范围和优良的性能使其在市场上具备显著的竞争优势。强烈推荐在设计关键电路和对可靠性要求较高的应用中使用此款产品。

B82442T1152M050参数

参数
直流电阻(DCR) 33mΩ
额定电流 3.02A
Q值 15@7.96MHz
测试频率 7.96MHz
电感值 1.5μH
饱和电流(LSAT) 5.48A
自谐振频率(SRF) 60MHz
容差 ±20%
长*宽*高 5.6mm*5mm*5.3mm
通用封装 2220
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82442T1152M050厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82442T1152M050数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82442T1152M050 B82442T1152M050数据手册

B82442T1152M050封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.334 ¥ 11.2723
10+ $ 1.0695 ¥ 9.0373
100+ $ 0.759 ¥ 6.4136
500+ $ 0.6523 ¥ 5.5121
1000+ $ 0.5303 ¥ 4.4809
1500+ $ 0.5119 ¥ 4.3257
3000+ $ 0.482 ¥ 4.0725
9000+ $ 0.4652 ¥ 3.9305
库存: 292
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.27
直接购买
加入购物车
