首页  >  产品百科  >  VLS3015CX-330M-1

VLS3015CX-330M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 750mA 33μH 779mΩ ±20% 标准安装,贴片安装 3mm*3mm*1.5mm
供应商型号: 10B-3499408-4
供应商: 国内现货
标准整包数: 5

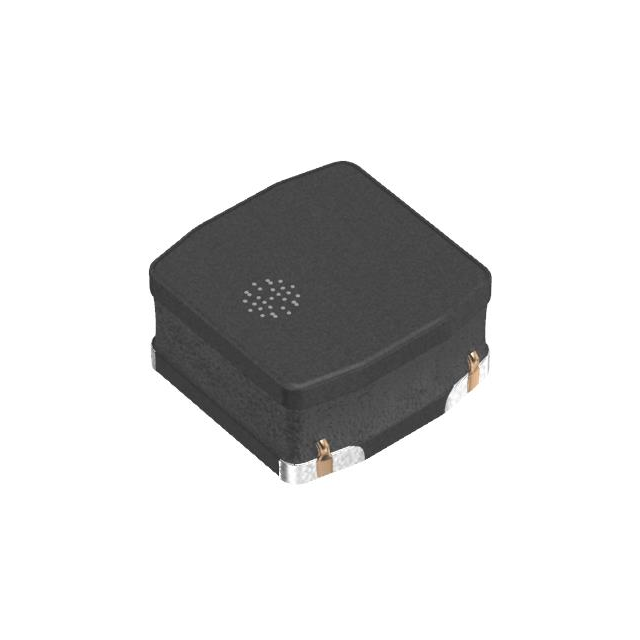

TDK 贴片电感 VLS3015CX-330M-1

VLS3015CX-330M-1概述

    高效功率电感 VLS3015CX-1 系列技术手册

    1. 产品简介


    VLS3015CX-1系列是专为功率电路设计的磁屏蔽型线绕电感器,采用铁氧体磁材料制造。这一系列产品具有高磁屏蔽构造,适用于高密度安装环境。它们通过优化铁氧体芯的设计实现了更大的电流承载能力和更低的直流电阻(Rdc),其工作温度范围为–40°C至+105°C(包括自热升温度)。这些电感器广泛应用于智能手机、平板终端、硬盘驱动器(HDD)、固态驱动器(SSD)、数字摄像机(DVC)、数码相机(DSC)、移动显示面板、便携式游戏设备、小型电源模块等领域。

    2. 技术参数


    - 尺寸: 3.0mm x 3.0mm x 1.5mm
    - 电感值: 1.0 µH至100 µH
    - 电感容差: ±20%
    - 测量频率: 1 MHz
    - 直流电阻:
    - 最大值:0.042 mΩ 至 2.694 mΩ
    - 典型值:0.035 mΩ 至 2.245 mΩ
    - 额定电流:
    - Isat: 当电感变化率降至初始值的30%时
    - Itemp: 当自加热导致温升达到40°C时
    - 存储条件: 温度:5°C至40°C,湿度:≤75%RH
    - 工作温度范围: –40°C至+105°C(包含自热)

    3. 产品特点和优势


    - 磁屏蔽设计: 提供出色的电磁干扰防护,提高系统的整体性能。
    - 高电流承载能力: 通过优化铁氧体芯,实现了更高的额定电流。
    - 低直流电阻: 降低了功耗,提升了能源效率。
    - 高可靠性: 宽泛的工作温度范围适应多种环境需求。

    4. 应用案例和使用建议


    - 智能手机/平板电脑: 用于电源管理电路,确保高效能转换。
    - 智能家电: 作为关键组件,提升电源管理系统效率。
    - 工业机器人: 适用于紧凑型电源模块,提升整体性能和可靠性。
    使用建议:
    - 预热处理: 在焊接前确保预热处理,以避免焊接温度差异超过150°C。
    - 布局优化: 对于非磁屏蔽类型线圈,应注意合理的布局设计,避免磁干扰。

    5. 兼容性和支持


    - 兼容性: 可与各类高性能电子设备配套使用,适用于不同类型的高密度电路板。
    - 技术支持: 厂商提供详尽的技术文档及售后服务,保障用户快速解决问题。

    6. 常见问题与解决方案


    - 问题1: 焊接后电极腐蚀
    - 解决方案: 检查存储条件是否符合要求,及时更换损坏部件。
    - 问题2: 额定电流不足
    - 解决方案: 检查电路负载是否超载,确认是否需要更高规格的产品。

    7. 总结和推荐


    VLS3015CX-1系列电感器凭借其优异的性能参数和多方面的优势,在市场上具有显著的竞争力。其广泛的适用范围和高效的功率管理能力使其成为众多电子设备的理想选择。综上所述,强烈推荐此系列产品用于各种高要求的应用场景。

VLS3015CX-330M-1参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 779mΩ
额定电流 750mA
Q值 -
测试频率 1MHz
电感值 33μH
长*宽*高 3mm*3mm*1.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLS3015CX-330M-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS3015CX-330M-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS3015CX-330M-1 VLS3015CX-330M-1数据手册

VLS3015CX-330M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
