TFM201610GHM-2R2MTAA

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1MHz 2.4A 1.9A 8 2.2μH 152mΩ ±20% 0806 贴片安装 2mm*1.6mm*1mm
供应商型号: 31M-TFM201610GHM-2R2MTAA
供应商: 云汉优选
标准整包数: 5

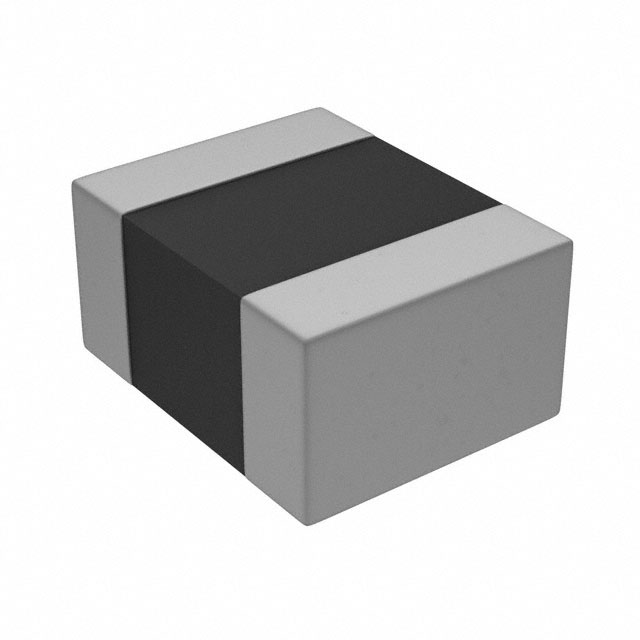

TDK 贴片电感 TFM201610GHM-2R2MTAA

TFM201610GHM-2R2MTAA概述


    产品简介


    本产品为TFM201610GHM系列的电感器,主要用于电源电路。该电感器采用薄金属磁性材料制成,具有高饱和磁通密度的特点,适用于智能手机、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数码摄像机(DVC)、数码相机(DSC)、移动显示面板、便携式游戏设备、小型电源模块等多种应用场合。

    技术参数


    - 尺寸: 2.0mm × 1.6mm × 1.0mm
    - 电感值:
    - 0.47 μH(±20%)
    - 1.0 μH(±20%)
    - 2.2 μH(±20%)
    - 封装方式: 1.0 MHz 频率下的 DC 电阻
    - 0.47 μH: 最大值 41 mΩ,典型值 32 mΩ
    - 1.0 μH: 最大值 60 mΩ,典型值 50 mΩ
    - 2.2 μH: 最大值 152 mΩ,典型值 142 mΩ
    - 额定电流:
    - Isat: 当电感变化率为初始值的30%时的电流
    - Itemp: 当温度升高40°C时的电流
    - 0.47 μH: 最大值 3.9 A,典型值 4.4 A
    - 1.0 μH: 最大值 3.1 A,典型值 3.4 A
    - 2.2 μH: 最大值 2.4 A,典型值 2.6 A
    - 工作温度范围: -40°C 到 +125°C
    - 存储温度范围: -40°C 到 +125°C
    - 单个重量: 18 mg

    产品特点和优势


    1. 高饱和磁通密度: 采用金属磁性材料,确保了出色的直流偏置特性。
    2. 稳定性高: 与通用芯片元件具有相同的形状和引脚结构,拥有良好的安装稳定性和与通用焊盘模式的兼容性。
    3. 低泄漏磁通: 采用封闭磁路结构,减少漏磁。

    应用案例和使用建议


    应用案例
    - 智能手机: 用于稳压电路。
    - 平板终端: 作为储能和滤波组件。
    - 硬盘驱动器: 稳定电源供应,减少噪声干扰。
    - 固态硬盘: 减少功耗并提高效率。
    使用建议
    1. 保持适当的温度范围: 使用时请确保环境温度在-40°C到+125°C之间。
    2. 避免极端条件: 存储和使用时避免暴露于腐蚀性气体环境中。
    3. 正确焊接: 焊接时不要超过规定的温度范围,避免短路或其他性能问题。
    4. 静态保护: 使用防静电手环,避免静电损坏。

    兼容性和支持


    TFM201610GHM系列电感器可以与通用表面贴装技术(SMT)工艺兼容。制造商提供了详细的焊接条件和建议的回流曲线,以确保最佳的装配效果。如有任何疑问,用户可联系制造商获取技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 存储时间超过6个月 | 确保遵循存储条件,必要时进行重新测试 |
    | 焊接后发现短路 | 检查焊接条件是否符合规范,确保不超出温度范围 |
    | 功能异常 | 检查是否存在磁场干扰,避免将产品暴露于强磁场环境中 |

    总结和推荐


    TFM201610GHM系列电感器凭借其高饱和磁通密度和出色的直流偏置特性,在电源电路中表现出色。其优良的封装稳定性和兼容性使其广泛应用于各种消费电子产品。对于追求高性能、高可靠性的应用来说,这款电感器是一个值得推荐的选择。不过,使用前请务必仔细阅读和遵守交付规范,确保安全和高效使用。

TFM201610GHM-2R2MTAA参数

参数
饱和电流(LSAT) 2.4A
自谐振频率(SRF) 1MHz
容差 ±20%
直流电阻(DCR) 152mΩ
额定电流 1.9A
Q值 8
测试频率 1MHz
电感值 2.2μH
长*宽*高 2mm*1.6mm*1mm
通用封装 0806
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TFM201610GHM-2R2MTAA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

TFM201610GHM-2R2MTAA数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK TFM201610GHM-2R2MTAA TFM201610GHM-2R2MTAA数据手册

TFM201610GHM-2R2MTAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.8241
50+ ¥ 0.6507
150+ ¥ 0.5284
500+ ¥ 0.4645
3000+ ¥ 0.412
6000+ ¥ 0.4
库存: 18969
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 4.12
