LTF3020T-100M-D

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 590mA 820mA 10μH 260mΩ ±20% 标准安装,贴片安装 4.5mm*3mm*2mm
供应商型号: 4167219
供应商: 海外现货
标准整包数: 1

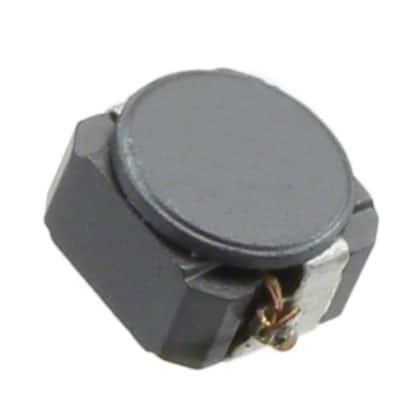

TDK 贴片电感 LTF3020T-100M-D

LTF3020T-100M-D概述

    电子元器件技术手册

    1. 产品简介


    本文将详细介绍一种新型电子元器件——LTF3020T系列SMD功率电感。该系列产品为微型化设计,特别适用于便携式DC/DC转换器和其他需要低高度、高电流额定值的应用场景。它们具有无铅、铁氧体屏蔽等特点,并符合AEC-Q200标准。

    2. 技术参数


    LTF3020T系列SMD功率电感具有多种规格,从1.2uH到470uH不等,可满足不同应用需求。以下是部分规格的技术参数摘要:
    | 规格 | 电感值[uH] | 容差(%) | 额定直流电流[A] | 测试直流电阻[ohm] |

    | LTF3020T-1R2N-D | 1.2 | ±30% | 1.52 | 0.053 |
    | LTF3020T-1R8N-D | 1.8 | ±30% | 1.34 | 0.060 |
    | LTF3020T-2R2N-D | 2.2 | ±30% | 1.20 | 0.077 |
    | ... | ... | ... | ... | ... |
    额定直流电流Idc1:根据电感饱和度变化,约降低30%的名义电感值
    额定直流电流Idc2:取决于自温升(典型40°C)
    工作温度范围:-40°C至+150°C(包括自温升)

    3. 产品特点和优势


    - 小型化设计:占位面积仅3.0mm x 3.0mm,厚度最大为2.0mm,非常适合便携式设备。
    - 无铅:确保产品环保且易于焊接。
    - 铁氧体屏蔽:减少电磁干扰,提高系统稳定性。
    - 自动贴装:采用带卷包装,方便自动化生产。
    - 高电流额定值:在各种应用场景下均能稳定运行。
    - 符合AEC-Q200标准:适用于汽车和其他严苛环境下的应用。

    4. 应用案例和使用建议


    LTF3020T系列广泛应用于汽车、移动设备及工业控制等领域。例如,在汽车应用中,这些电感可以用于车载电源系统的滤波和稳压。使用时,应注意以下几点:
    - 在选择合适的电感规格时,考虑电感饱和度和自温升的影响。
    - 确保电路板布局合理,避免相邻电感间的耦合问题。

    5. 兼容性和支持


    LTF3020T系列SMD功率电感与市面上多数常见的直流/直流转换器兼容。厂商提供详尽的技术支持文档和售后服务,以确保用户能够顺利集成和使用这些产品。

    6. 常见问题与解决方案


    - Q: 如何选择合适的电感规格?
    A: 根据实际需求确定所需的电感值和额定直流电流,参考产品手册中的技术参数进行选择。
    - Q: 使用过程中出现过热现象怎么办?
    A: 检查电路负载情况和散热措施,必要时更换更高额定电流的电感型号。


    7. 总结和推荐


    LTF3020T系列SMD功率电感以其微型化设计、高性能指标和广泛应用领域的兼容性脱颖而出。对于需要在紧凑空间内实现高效滤波和稳压的场景,这一系列产品无疑是一个理想的选择。我们强烈推荐该产品给所有需要此类电子元器件的应用工程师和技术人员。

LTF3020T-100M-D参数

参数
直流电阻(DCR) 260mΩ
额定电流 820mA
Q值 -
测试频率 1MHz
电感值 10μH
饱和电流(LSAT) 590mA
自谐振频率(SRF) -
容差 ±20%
长*宽*高 4.5mm*3mm*2mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LTF3020T-100M-D厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

LTF3020T-100M-D数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK LTF3020T-100M-D LTF3020T-100M-D数据手册

LTF3020T-100M-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.0695
50+ ¥ 5.0695
100+ ¥ 4.5422
250+ ¥ 4.5422
500+ ¥ 4.4611
1000+ ¥ 4.38
5000+ ¥ 4.38
10000+ ¥ 4.38
库存: 657
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5.06
