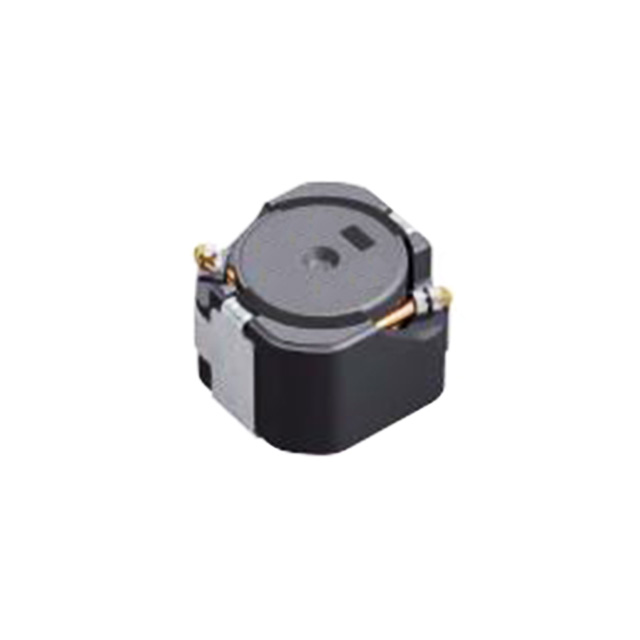

CLF12577NIT-220M-D

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 2MHz 4.3A 4.3A 8 22μH 32.4mΩ ±20% 标准安装,贴片安装 12.8mm*12.5mm*8mm
供应商型号: 12M-CLF12577NIT-220M-D
供应商: 云汉优选
标准整包数: 500
TDK 贴片电感 CLF12577NIT-220M-D

CLF12577NIT-220M-D概述


    产品简介


    产品名称:CLF12577NI-D 系列电感器
    产品类型:功率电路用绕线铁氧体电感器
    主要功能:适用于各种汽车相关设备,如发动机控制模块(ECM)、气囊、前大灯、电动助力转向系统、仪表盘、防抱死制动系统(ABS)等。该电感器设计用于提高电路的电磁兼容性并滤除电源噪声,确保系统的稳定运行。
    应用领域:广泛应用于汽车电子系统中,是现代汽车不可或缺的重要组件之一。

    技术参数


    | 规格参数 | 描述 |

    | 额定电流 | Isat 或 Itemp 中较小值(Isat: 30%额定值变化率;Itemp: 自加热引起的温度上升40°C) |
    | 测量频率 | 100 kHz |
    | 直流电阻(DCR) | 不同规格不同,范围约为3.10 mΩ至110 mΩ |
    | 电感量 | 1 µH 至 470 µH(对应电感器型号中的 T-1R0 至 T-471M-D) |
    | 工作温度范围 | –55°C 到 +150°C(含自热影响) |
    | 尺寸 | 12.8±0.3mm x 12.5±0.3mm x 7.7±0.3mm |
    | 包装规格 | 每卷500个电感器,适用于自动化生产和组装过程 |

    产品特点和优势


    1. 磁屏蔽型:独特的磁屏蔽设计可以减少磁场干扰,提高系统的抗电磁干扰能力。
    2. 宽工作温度范围:可以在极端环境下保持稳定性能,适合汽车中的严苛条件。
    3. 高可靠性:通过AEC-Q200认证,保证了产品在高应力环境下的可靠性和长期稳定性。
    4. 多样化型号:提供从1 µH到470 µH的不同规格,满足多种应用场景的需求。
    5. 良好的热设计:能够适应自热现象,保持电感量稳定。

    应用案例和使用建议


    应用案例:CLF12577NI-D系列电感器已成功应用于汽车电子系统中,包括但不限于发动机控制模块(ECM)、气囊、前大灯、电动助力转向系统、仪表盘、防抱死制动系统(ABS)等。其在这些设备中提供了必要的电磁兼容性(EMC)和电源噪声滤波功能。
    使用建议:
    1. 温度监控:由于工作温度范围较广,应进行实时温度监测,避免过热。
    2. 防潮保护:存储期间应保持适当的湿度,防止潮气对电感器造成损害。
    3. 正确的焊接温度:遵循推荐的回流焊曲线,确保焊接质量。

    兼容性和支持


    兼容性:CLF12577NI-D系列电感器可与其他汽车电子组件和系统兼容。该产品适用于各种类型的汽车电子系统,能够灵活地集成到不同的设备中。
    厂商支持:制造商提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时的技术咨询和支持。产品一旦停产,公司会提供替代方案的信息。

    常见问题与解决方案


    1. 问题:电感器在高温下表现不稳定。
    - 解决方案:检查温度传感器,确保工作温度在允许范围内,必要时加装散热装置。

    2. 问题:电感器的直流电阻异常高。
    - 解决方案:确认焊接质量和引脚连接,检查是否存在虚焊或接触不良。
    3. 问题:在高温下电感量下降。
    - 解决方案:确保使用符合规格要求的电感器,并注意散热设计以降低自加热效应。

    总结和推荐


    综上所述,CLF12577NI-D系列电感器具备出色的性能和广泛的适用范围,是汽车电子系统中不可或缺的重要组件。它不仅具备优异的电气特性,还具有良好的机械稳定性和广泛的温度适应性。此外,制造商提供的技术支持和服务也确保了产品在实际应用中的可靠性和持久性。因此,强烈推荐在汽车电子系统的设计和开发中使用这款电感器。

CLF12577NIT-220M-D参数

参数
直流电阻(DCR) 32.4mΩ
额定电流 4.3A
Q值 8
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 4.3A
自谐振频率(SRF) 2MHz
容差 ±20%
长*宽*高 12.8mm*12.5mm*8mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
