NLFV25T-330K-PF

产品分类: 贴片电感
厂牌: TDK
产品描述: 2.52MHz 14MHz 85mA 10@2.52MHz 33μH 1.68Ω ±10% 1008 标准安装,贴片安装 2.5mm*2mm*1.9mm
供应商型号: CGC-NLFV25T-330K-PF
供应商: 海外现货
标准整包数: 1

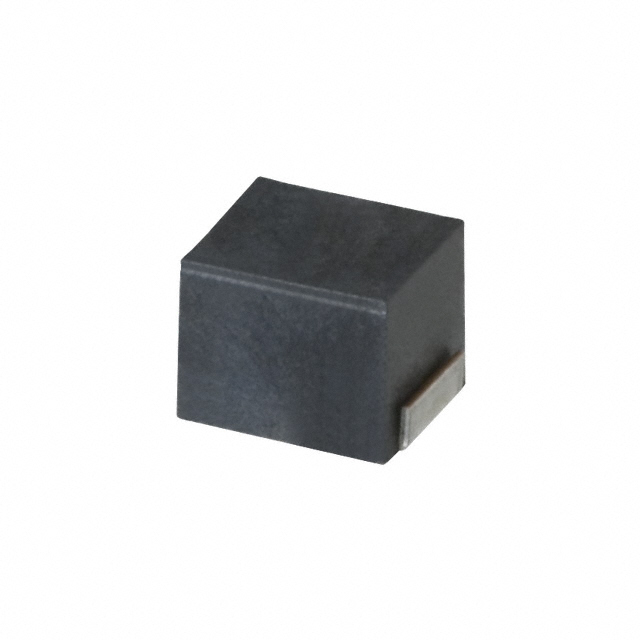

TDK 贴片电感 NLFV25T-330K-PF

NLFV25T-330K-PF概述

    NLFV25-PF 型线圈电感技术手册

    1. 产品简介


    产品类型: NLFV25-PF型线圈电感是一种用于去耦电路的绕线铁氧体电感。此类电感主要用于智能电表、音频视频设备、xDSL通信基础设施设备等消费电子和工业设备中。其采用树脂模塑型封装,磁屏蔽设计,并且内部含有铁氧体粉末,以减少外部磁场干扰。

    2. 技术参数


    - 外形尺寸: 2.5 × 2.0 × 1.8 mm
    - 温度范围: 工作温度范围:-40°C 到 +105°C;存储温度范围:-40°C 到 +105°C
    - 电感值: 1 µH 至 100 µH,精度为±10%或±20%
    - 额定电流: 随着电感值的不同,额定电流从50 mA至455 mA不等
    - 直流电阻: 0.07 Ω 至 3.3 Ω
    - 兼容性: 符合RoHS指令,无卤素,适用于无铅焊料

    3. 产品特点和优势


    - 磁屏蔽设计: 内部含有铁氧体粉末,能够有效屏蔽磁场干扰。
    - 高可靠性: 在极端环境下仍能保持良好的性能表现。
    - 广泛适用性: 可应用于多种消费电子产品和工业设备中。
    - 安全性高: 遵循严格的安全设计标准,确保长时间稳定运行。

    4. 应用案例和使用建议


    应用案例:
    - 智能电表: 用于降低电路中的噪声,提高测量精度。
    - 音频视频设备: 减少电源干扰,提升音质。
    - 通信基础设施设备: 如移动基站,提供稳定的电源供给。
    使用建议:
    - 预热处理: 确保预热温度不超过芯片温度150°C。
    - 正确焊接: 焊接过程应在规范条件下进行,避免过热导致的损坏。
    - 热设计考量: 设计时需要考虑自加热引起的温度上升。

    5. 兼容性和支持


    - 兼容性: 与RoHS标准兼容,适用于无铅焊料,满足环保要求。
    - 技术支持: 厂商提供详细的交付规格和焊接建议,帮助用户实现安全、可靠的安装。

    6. 常见问题与解决方案


    - 问题1: 存储期间电感值变化。
    - 解决方案: 确保在温度为5°C到40°C、湿度低于75%RH的环境下储存。

    - 问题2: 自加热引起性能下降。
    - 解决方案: 在电路板设计时考虑足够的温差容差,避免长期高温运行。

    7. 总结和推荐


    NLFV25-PF型线圈电感在设计上注重可靠性和性能,其独特的磁屏蔽设计和广泛的温度适应性使其成为多种应用的理想选择。然而,由于其技术已非最新,对于新设计建议慎重选择其他更适合的新产品。总体而言,若您的应用需求符合此电感的技术指标,它仍是一款值得推荐的产品。

NLFV25T-330K-PF参数

参数
测试频率 2.52MHz
电感值 33μH
饱和电流(LSAT) -
自谐振频率(SRF) 14MHz
容差 ±10%
直流电阻(DCR) 1.68Ω
额定电流 85mA
Q值 10@2.52MHz
长*宽*高 2.5mm*2mm*1.9mm
通用封装 1008
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 卷带包装

NLFV25T-330K-PF厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLFV25T-330K-PF数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLFV25T-330K-PF NLFV25T-330K-PF数据手册

NLFV25T-330K-PF封装设计

查看详情并下载
Symbol
Footprint
3D Model
