MLF2012A1R5JT000

产品分类: 贴片电感
厂牌: TDK
产品描述: 10MHz 100MHz 80mA 45@10MHz 1.5μH 400mΩ ±5% 0805 贴片安装 2mm*1.25mm*1.05mm
供应商型号: 3648180
供应商: 海外现货
标准整包数: 10

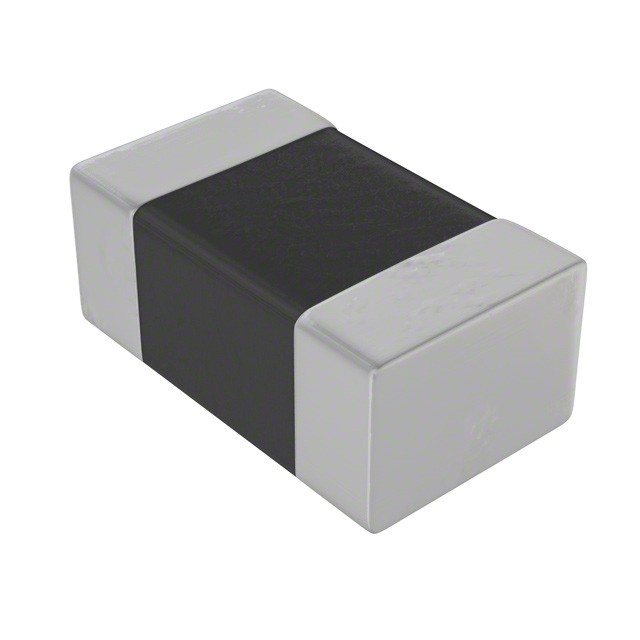

TDK 贴片电感 MLF2012A1R5JT000

MLF2012A1R5JT000概述

    电子元器件产品技术手册:MLF2012系列电感器

    1. 产品简介


    MLF2012系列电感器是专为标准电路设计的多层铁氧体电感器,具有多种型号和规格。这些电感器主要应用于智能手机、平板终端、调谐器、液晶电视、等离子电视、音频设备、计算机及模块信号处理等领域。其独特的设计理念使其成为高性能电子产品中的关键组件。

    2. 技术参数


    MLF2012系列电感器的技术参数如下所示:
    | 规格 | 电感值 (µH) | 容差 | 自谐振频率 (MHz) | 直流电阻 (Ω) | 额定电流 (mA) |
    |
    | MLF2012D47NMT000 | 0.047 | ±20% | 550 | 0.10 | 300 |
    | MLF2012DR10JT000 | 0.10 | ±5% | 400 | 0.15 | 300 |
    | MLF2012A1R0JT000 | 1.0 | ±5% | 120 | 0.30 | 80 |
    | MLF2012E100JT000 | 10 | ±5% | 30 | 0.80 | 15 |

    3. 产品特点和优势


    MLF2012系列电感器具有以下显著特点和优势:
    - 宽广的电感范围:从0.047µH到10µH,覆盖广泛的电感值,满足不同应用场景需求。
    - 高可靠性:采用单片集成结构,耐久性强,适用于恶劣的工作环境。
    - 良好的热稳定性和温度适应性:能够在-55°C至+125°C的极端温度范围内正常工作。
    - 低自谐振频率:在高频应用中表现出色,减少电磁干扰。

    4. 应用案例和使用建议


    - 智能手机和平板终端:适用于需要紧凑设计的设备,由于其小尺寸和高可靠性,可以轻松嵌入手机和平板的设计中。
    - 计算机模块信号处理:高精度的电感值确保信号处理的准确性,提高系统性能。
    - 建议:在使用过程中应注意保持适当的散热,避免长时间过载运行,以延长使用寿命。

    5. 兼容性和支持


    MLF2012系列电感器与各种主流电子设备兼容,厂商提供详尽的技术文档和在线技术支持。对于特定的应用需求,可以与厂商联系获取更多支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 储存时间过长导致焊接质量下降 | 按照厂商建议的储存条件储存,储存期不超过12个月 |
    | 长时间过载运行导致电感器损坏 | 严格按照电感器的技术规格使用,避免长时间过载运行 |

    7. 总结和推荐


    MLF2012系列电感器以其广泛的电感范围、高可靠性和良好的工作性能,在各类电子设备中展现出色的表现。无论是在智能手机、平板终端还是其他消费电子产品中,都是一种值得信赖的选择。我们强烈推荐此产品用于各种高要求的电子电路设计中。
    通过以上详细的介绍,我们可以看到MLF2012系列电感器不仅具备出色的性能,还拥有广泛的应用领域和优异的可靠性。无论是作为电路中的核心部件,还是在复杂的信号处理环境中,它都能提供可靠的支持。

MLF2012A1R5JT000参数

参数
自谐振频率(SRF) 100MHz
容差 ±5%
直流电阻(DCR) 400mΩ
额定电流 80mA
Q值 45@10MHz
测试频率 10MHz
电感值 1.5μH
饱和电流(LSAT) -
长*宽*高 2mm*1.25mm*1.05mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MLF2012A1R5JT000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

MLF2012A1R5JT000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK MLF2012A1R5JT000 MLF2012A1R5JT000数据手册

MLF2012A1R5JT000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.7706
100+ ¥ 0.6508
500+ ¥ 0.6248
1000+ ¥ 0.5831
2000+ ¥ 0.5831
4000+ ¥ 0.5623
20000+ ¥ 0.5623
库存: 10691
起订量: 70 增量: 0
交货地:
最小起订量为:10
合计: ¥ 7.7
