MLG0603P2N5BT000

产品分类: 贴片电感
厂牌: TDK
产品描述: 500MHz 7.5GHz 500mA 14@500MHz 2.5nH 200mΩ ±0.1nH 0201 贴片安装 600μm*300μm*330μm
供应商型号: 445-MLG0603P2N5BT000TR-ND
供应商: Digi-Key
标准整包数: 15000

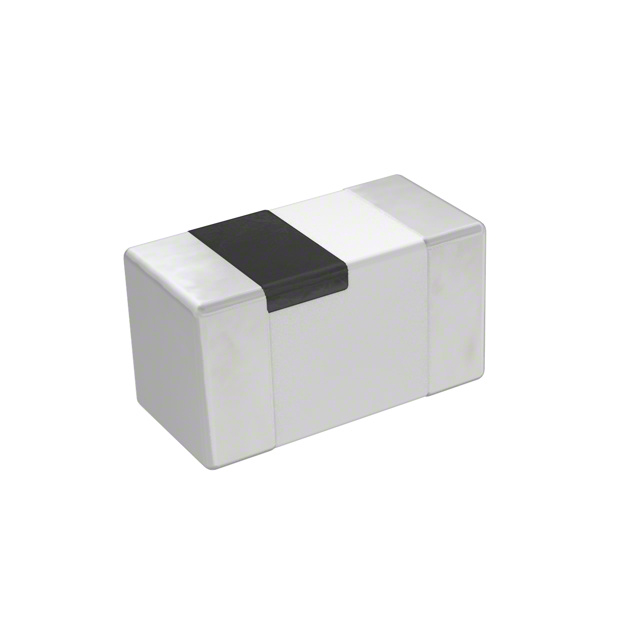

TDK 贴片电感 MLG0603P2N5BT000

MLG0603P2N5BT000概述

    # 高频电感MLG0603P系列技术手册

    1. 产品简介


    MLG0603P系列是专为高频率电路设计的小型化高频电感,适用于手机、平板电脑及无线通信设备等高精度要求的场景。该系列产品采用了先进的多层陶瓷技术,确保其卓越的高频性能。其核心特点包括高Q值特性、广泛的工作频率范围以及优异的环境适应性,使其成为现代电子设备不可或缺的关键元件。
    主要功能
    - 支持高频率(最高至2.4GHz)电路的设计与优化
    - 提供宽广的电感值范围(0.6nH至100nH)
    - 拥有极低的直流电阻,确保高效的能量传输
    应用领域
    - 智能手机和平板终端
    - 高频模块、蓝牙、Wi-Fi、UWB等无线通信设备
    - 调谐器及其他高频率电路

    2. 技术参数


    以下是MLG0603P系列电感的主要技术规格:
    | 参数 | 规格 |

    | 电感范围 | 0.6nH 至 100nH |
    | 公差 | ±0.1nH, ±0.2nH, ±0.3nH |
    | 测量频率 | 500MHz 至 2.4GHz |
    | 自谐振频率 | 10GHz 以上 |
    | 直流电阻(典型值) | 0.06Ω 至 3.2Ω |
    | 最大额定电流 | 150mA 至 1000mA |
    | 工作温度范围 | -55°C 至 +125°C |

    3. 产品特点和优势


    特点
    - 高Q值:达到800MHz以上,满足高性能需求
    - 小型化设计:0.6×0.3×0.3mm尺寸,适合高密度电路板布局
    - 卓越的热稳定性:可在极端环境下保持稳定性能
    优势
    - 出色的高频响应能力,减少信号失真
    - 降低功耗,提高系统效率
    - 极高的可靠性和耐用性

    4. 应用案例和使用建议


    应用案例
    MLG0603P系列电感广泛应用于智能手机和平板电脑中,特别是在射频前端模块中作为滤波器的一部分。此外,在无线通信模块如蓝牙和Wi-Fi中也起到了关键作用。
    使用建议
    - 在选择具体型号时需根据实际应用场景调整电感值和公差
    - 注意散热设计以避免过热影响性能
    - 确保正确安装方向以获得最佳效果

    5. 兼容性和支持


    MLG0603P系列电感与市场上主流的电子元件兼容良好,且提供全面的技术支持服务。制造商承诺长期供应,并定期更新产品文档和技术资料。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电感值超出预期 | 检查型号是否符合设计要求 |
    | 温度升高导致性能下降 | 加强散热措施,改善电路布局 |
    | 安装后出现接触不良 | 确认焊接质量,检查引脚连接情况 |

    7. 总结和推荐


    综合评估
    MLG0603P系列电感以其高精度、小型化及出色的高频性能在市场上占据重要地位。其广泛的应用范围和技术优势使其成为电子工程师的理想选择。
    推荐结论
    对于需要高性能电感的高频电路设计项目,强烈推荐使用MLG0603P系列电感。无论是研发阶段还是量产阶段,这款产品都能提供稳定的性能表现和支持保障。

MLG0603P2N5BT000参数

参数
电感值 2.5nH
饱和电流(LSAT) -
自谐振频率(SRF) 7.5GHz
容差 ±0.1nH
直流电阻(DCR) 200mΩ
额定电流 500mA
Q值 14@500MHz
测试频率 500MHz
长*宽*高 600μm*300μm*330μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MLG0603P2N5BT000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

MLG0603P2N5BT000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK MLG0603P2N5BT000 MLG0603P2N5BT000数据手册

MLG0603P2N5BT000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ $ 0.0158 ¥ 0.1326
30000+ $ 0.0149 ¥ 0.125
45000+ $ 0.0144 ¥ 0.1207
75000+ $ 0.0138 ¥ 0.1157
105000+ $ 0.0134 ¥ 0.1124
150000+ $ 0.013 ¥ 0.1091
375000+ $ 0.0121 ¥ 0.101
750000+ $ 0.0114 ¥ 0.0952
库存: 15000
起订量: 15000 增量: 1
交货地:
最小起订量为:15000
合计: ¥ 1989
直接购买
加入购物车
