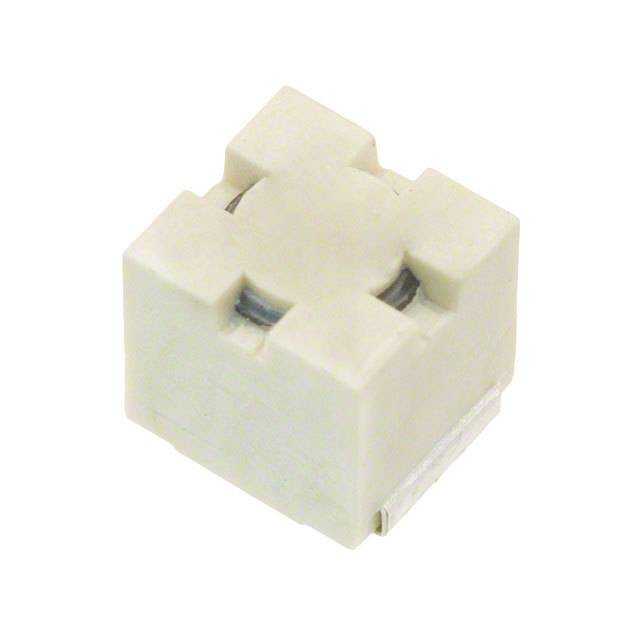

B82442H1822K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 7.96MHz 22MHz 1.05A 10@7.96MHz 8.2μH 144mΩ ±10% 2220 贴片安装 5.6mm*5mm*5.3mm
供应商型号: 871-B82442H1822K000
供应商: Mouser
标准整包数: 1
TDK 贴片电感 B82442H1822K000

B82442H1822K000概述

    SIMID系列2220-H SMT电感器技术手册

    产品简介


    SIMID系列2220-H SMT电感器(型号B82442H)是一款适用于表面贴装工艺的小型电感器。它由竖直安装的铁氧体圆柱形芯体组成,具有激光焊接绕组和阻燃模制外壳。这类电感器广泛应用于电源电压滤波、耦合、解耦,DC/DC转换器,汽车电子,电信,消费电子及工业电子产品等领域。

    技术参数


    - 尺寸:2220(EIA)或5650(IEC)
    - 额定电感:1至10000 μH
    - 额定电流:35至2500 mA
    - 额定温度:+85 °C
    - 自谐振频率:最小值为95 MHz
    - 直流电阻:最大0.5 Ω
    - 工作环境:工作温度范围为-55 °C至+150 °C(装在电路板上时),存储温度范围为-25 °C至+40 °C,湿度不超过75%

    产品特点和优势


    - 高耐温性:能够在高达+150 °C的环境中工作。
    - 大电流处理能力:最高可承受2.5 A的电流。
    - AEC-Q200认证:符合汽车电子标准。
    - 无铅回流焊兼容:参考JEDEC J-STD 020D标准。
    - RoHS兼容:符合环保要求。

    应用案例和使用建议


    这款电感器适合用于过滤电源电压、耦合和解耦应用。具体实例包括DC/DC转换器中的滤波,以及车载信息娱乐系统中的电源滤波。使用时应注意以下几点:
    - 在设计时要确保电感器所处的环境温度不会超过额定温度,以防止过热损坏。
    - 确保电感器在组装过程中的焊接质量,避免虚焊或冷焊情况。

    兼容性和支持


    - 兼容性:适合无铅回流焊接工艺,与标准焊接材料兼容。
    - 支持和服务:提供详尽的技术文档,如有需要可通过指定渠道获得进一步的支持。

    常见问题与解决方案


    1. 问题:电感器无法通过回流焊测试。
    - 解决方案:检查焊接条件是否符合JEDEC J-STD 020D标准;重新评估回流焊工艺参数。
    2. 问题:电感器在高温环境下工作不稳定。
    - 解决方案:确认实际工作温度在额定范围内,如需更高温应用可咨询厂家获取更大电流版本。
    3. 问题:电感器出现机械损坏。
    - 解决方案:检查是否有外力撞击导致;考虑更换为抗冲击更好的封装类型。

    总结和推荐


    综上所述,SIMID系列2220-H SMT电感器凭借其优良的耐温性能、高电流承载能力和兼容性,在多种应用场合下表现出色。对于需要高性能电感器的应用场合,我们强烈推荐选用此款产品。

B82442H1822K000参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 22MHz
容差 ±10%
直流电阻(DCR) 144mΩ
额定电流 1.05A
Q值 10@7.96MHz
测试频率 7.96MHz
电感值 8.2μH
长*宽*高 5.6mm*5mm*5.3mm
通用封装 2220
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
