首页  >  产品百科  >  VLCF5024T-100MR88-2

VLCF5024T-100MR88-2

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 880mA 880mA 10μH 92mΩ ±20% 2020 标准安装,贴片安装 5mm*5mm*2.4mm
供应商型号: 4167293
供应商: 海外现货
标准整包数: 1

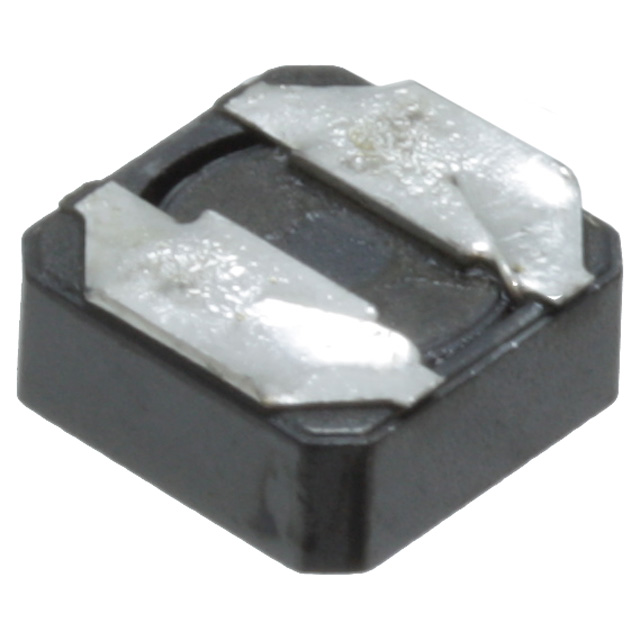

TDK 贴片电感 VLCF5024T-100MR88-2

VLCF5024T-100MR88-2概述


    产品简介


    产品类型: VLCF5024-2型功率电感器
    主要功能: 作为电源电路中的磁屏蔽型绕线电感器,用于稳定电流并过滤噪声。
    应用领域: 移动设备(如硬盘驱动器HDDs、数字视频相机DVCs、数码相机DSCs)中的电源源,以及LCD显示器和其他直流到直流转换器中。

    技术参数


    | 特性 | 描述 |

    | 额定电流 | 较小值为Isat或Itemp |
    | Isat | 电感变化率降至初始值的30% |
    | Itemp | 自加热导致的温度升高为40°C |
    | 电感范围 | 1.8µH至100µH |
    | 电感容差 | ±30%(某些型号为±20%) |
    | 测量频率 | 100kHz |
    | 直流电阻 | 0.022Ω~0.838Ω |
    | 尺寸 | 5.0mm×5.0mm×2.4mm |
    | 工作温度范围 | -40°C~+105°C(包括自加热引起的温度上升) |

    产品特点和优势


    1. 磁屏蔽设计: 减少磁场泄漏,提高EMI防护性能。
    2. 低外形: 高效利用空间,适合紧凑型设计。
    3. 高稳定性: 电感值随直流偏置电流的变化小,保持稳定的性能。
    4. 广泛的应用范围: 在多种消费类电子产品中表现优秀。

    应用案例和使用建议


    应用案例:
    - 在手机和平板电脑等移动设备中用于电源管理电路。
    - 在LCD显示屏及其配套的直流到直流转换器中使用。
    使用建议:
    - 设计电路时,应考虑电感器的工作温度和散热条件。
    - 在印刷电路板设计时,要避免电感器因电磁干扰导致的错误触发。

    兼容性和支持


    - 该电感器可与其他主流品牌及型号的组件兼容,适用于广泛的设备。
    - 厂商提供详尽的技术文档和支持服务,确保产品正常运行。

    常见问题与解决方案


    1. 问题: 电感器工作时发热严重。
    - 解决方案: 确保良好的热管理和散热设计,采用自然冷却或强制风冷。
    2. 问题: 使用一段时间后电感值变化。
    - 解决方案: 检查是否有外部机械应力施加于电感器,确保安装稳固且不产生额外的应力。

    总结和推荐


    综上所述,VLCF5024-2型功率电感器凭借其独特的磁屏蔽设计和低外形特点,在电源管理和EMI抑制方面表现出色。虽然存在一定的自加热效应,但通过合理的布局和设计可以有效缓解。因此,我们推荐在消费类电子设备中选用这款电感器以提升整体性能。

VLCF5024T-100MR88-2参数

参数
饱和电流(LSAT) 880mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 92mΩ
额定电流 880mA
Q值 -
测试频率 100KHz
电感值 10μH
长*宽*高 5mm*5mm*2.4mm
通用封装 2020
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLCF5024T-100MR88-2厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLCF5024T-100MR88-2数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLCF5024T-100MR88-2 VLCF5024T-100MR88-2数据手册

VLCF5024T-100MR88-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.6066
10+ ¥ 4.2474
50+ ¥ 4.2474
100+ ¥ 4.0775
200+ ¥ 3.8057
500+ ¥ 3.7377
2500+ ¥ 3.6697
5000+ ¥ 3.6697
库存: 707
起订量: 12 增量: 0
交货地:
最小起订量为:10
合计: ¥ 42.47
