VLF252015MT-1R0N-CA

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1.49A 3.13A 1μH 30mΩ ±30% 1008 贴片安装 2.5mm*2mm*1.5mm
供应商型号: 445-174089-2-ND
供应商: Digi-Key
标准整包数: 1

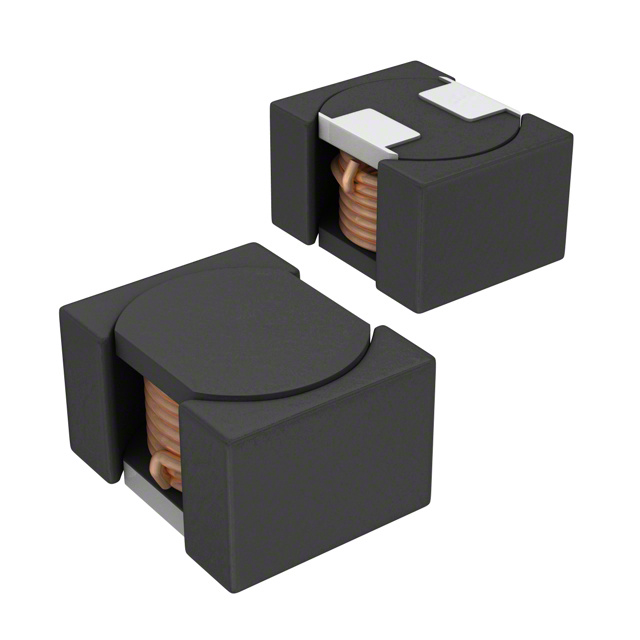

TDK 贴片电感 VLF252015MT-1R0N-CA

VLF252015MT-1R0N-CA概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是VLF252015MT-CA型绕线铁氧体电感器,主要用于汽车导航系统、汽车音响和汽车配件。该产品专为汽车电源电路设计,具有卓越的电压转换效率。作为磁屏蔽类型的绕线电感器,它非常适合高密度安装且符合无卤素标准,适用于一般电子设备(如音频/视频设备、电信设备、家用电器等)。但不适用于如航空航天设备、运输设备、医疗设备等对安全性和可靠性要求更高的特定应用场合。

    技术参数


    - 类型:绕线铁氧体
    - 尺寸:2.5 × 2.0 × 1.5 mm(长 × 宽 × 高)
    - 电感值范围:0.47 µH 至 22.0 µH
    - 电感容差:±20% 或 ±30%
    - 直流电阻:0.013 Ω 至 0.73 Ω
    - 额定电流:根据饱和电流或温度上升限制,不同型号电流值不同
    - 工作温度范围:-40°C 至 +105°C
    - 存储温度范围:-40°C 至 +105°C
    - 包装规格:每盘2000个,每个重量约为0.027克
    - 兼容性:符合RoHS标准,可使用无铅焊料

    产品特点和优势


    - 高效能:通过优化磁材料和配置,实现同类产品中最高水平的电压转换效率。
    - 低剖面:产品体积小,适合高密度安装。
    - 高磁屏蔽:有助于减少磁场干扰,提高电路稳定性。
    - 无卤素:对环境友好,满足日益严格的环保标准。
    - 耐用性好:良好的耐热性和抗振动性能。

    应用案例和使用建议


    该电感器在汽车导航系统、汽车音响和汽车配件中有广泛应用。例如,在汽车音响系统中,可以用于稳定电源供应,提升音质。使用时应注意以下几点:
    - 在焊接前进行预热处理,以避免因温度变化导致的性能劣化。
    - 确保存储条件适宜,避免湿度、温度等因素影响。
    - 使用腕带防止静电损害。

    兼容性和支持


    - 兼容性:该产品符合RoHS标准,与无铅焊料兼容。
    - 厂商支持:请联系制造商获取详细的交付规格和支持信息。制造商会在官网上提供替代产品的相关信息。

    常见问题与解决方案


    - Q:如何确定正确的电感值?
    - A:选择合适的电感值需要根据具体的应用场景来决定。一般来说,可以选择测量频率和预期的工作电流来确定。

    - Q:焊接过程中需要注意哪些事项?
    - A:焊接时要确保预热温度设置合理,避免温度差超过150°C。焊接完成后应尽快冷却,确保焊点牢固。

    总结和推荐


    VLF252015MT-CA型电感器以其高效能、低剖面、高磁屏蔽及无卤素特性,成为汽车电源电路的理想选择。尽管生产已经停止,但对于现有库存,其性能依旧可靠。我们强烈推荐对于那些需要高效率和紧凑设计的项目,继续使用此电感器。如果您正在寻找替代品,请咨询制造商了解最新动态。

VLF252015MT-1R0N-CA参数

参数
Q值 -
测试频率 1MHz
电感值 1μH
饱和电流(LSAT) 1.49A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 30mΩ
额定电流 3.13A
长*宽*高 2.5mm*2mm*1.5mm
通用封装 1008
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

VLF252015MT-1R0N-CA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLF252015MT-1R0N-CA数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLF252015MT-1R0N-CA VLF252015MT-1R0N-CA数据手册
