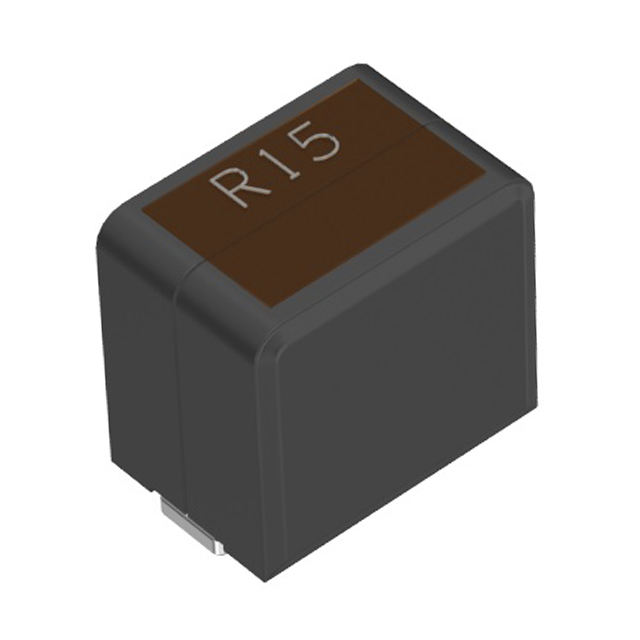

VLBU1007090T-R15L

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 90A 70A 150nH 180μΩ ±15% 标准安装,贴片安装 10mm*7mm*9mm
供应商型号: VLBU1007090T-R15L
供应商: 国内现货
标准整包数: 8000
TDK 贴片电感 VLBU1007090T-R15L

VLBU1007090T-R15L概述

    电子元器件产品技术手册:VLBU1007090型电感器

    产品简介


    产品类型:VLBU系列表面贴装功率电感器
    主要功能:VLBU1007090型电感器采用铁氧体材料制造,专为电源电路设计。该电感器具有大电流和低直流电阻(DCR)的特点,适用于高温度条件下的电流传感性能。
    应用领域:服务器、基站(BTS)、VRM(电压调节模块)以及其他电力系统。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 10.0×7.0×9.0mm(最大) |
    | 电感值 | 0.10 µH~0.40 µH |
    | 容差 | ±15% |
    | 额定电流 | Isat/Itemp(较小值) |
    | DC电阻 | 0.18 mΩ(典型值) |
    | 测量频率 | 100 kHz |

    产品特点和优势


    1. 连接线结构优化:无连接线的设计使得大电流和低DCR得以实现,提高了电感器的性能。
    2. 高温条件下优异表现:适用于高温度条件,直接电流传感性能稳定。
    3. 宽工作温度范围:能够在-40°C至+125°C的工作温度范围内正常运行,涵盖自温升。
    4. 良好可靠性:经过严格的测试,确保在各种恶劣环境下依然能够保持良好的性能。

    应用案例和使用建议


    应用场景:
    - 在服务器、基站及VRM等电力系统的应用中,VLBU1007090型电感器能够有效管理电流,提供稳定的电感值和可靠的性能。
    - 在高功率需求的应用中,例如VRM模块,能够有效减少电压降并提高效率。
    使用建议:
    - 预热:在焊接前对元件进行适当的预热,以减少焊点温度差异。
    - 保护措施:安装时注意芯片的耐热设计,避免过热造成的短路或寿命缩短。
    - 布局设计:电路板上的线圈布局需精心设计,避免因磁干扰导致的功能异常。

    兼容性和支持


    兼容性:该电感器可与其他符合标准的表面贴装技术(SMT)设备兼容。
    厂商支持:厂商提供详细的交付规范和技术支持,确保用户能够安全地使用和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电感值变化 | 检查焊点是否受损,重新焊接。 |
    | 过热影响 | 确保散热设计合理,避免长时间满载运行。 |
    | 功能异常 | 检查电路布局,排除磁干扰的可能性。 |

    总结和推荐


    综合评估:
    - 优点:VLBU1007090型电感器具有出色的电流传感能力和优良的温度适应性,在高功率应用中表现出色。其无连接线结构使得大电流和低DCR得以实现,性能稳定可靠。
    - 推荐:对于需要高性能电感器的应用场合,VLBU1007090型电感器是一个理想选择。建议用户仔细阅读交付规范,遵循推荐的使用和维护步骤,以充分发挥其性能优势。
    总之,VLBU1007090型电感器凭借其优越的技术参数和广泛应用能力,在多种高功率应用中展现出了卓越的表现,是值得推荐的产品。

VLBU1007090T-R15L参数

参数
直流电阻(DCR) 180μΩ
额定电流 70A
Q值 -
测试频率 100KHz
电感值 150nH
饱和电流(LSAT) 90A
自谐振频率(SRF) -
容差 ±15%
长*宽*高 10mm*7mm*9mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
