VLS5045EX-221M

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 1MHz 450mA 450mA 8 220μH 1.365Ω ±20% 2020 标准安装,贴片安装 5mm*5mm*4.5mm
供应商型号: 12B-VLS5045EX-221M
供应商: 云汉优选
标准整包数: 1500

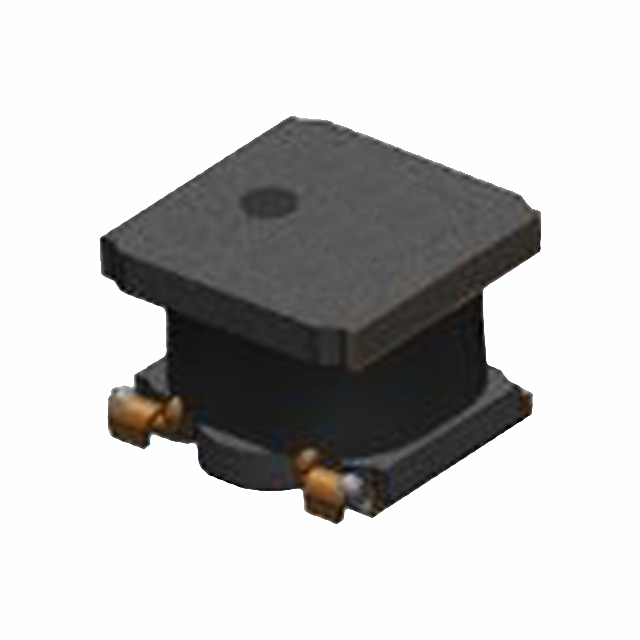

TDK 贴片电感 VLS5045EX-221M

VLS5045EX-221M概述

    VLS5045EX系列电感器技术手册

    产品简介


    VLS5045EX系列电感器是专为电源电路设计的高性能绕线型电感器,采用了铁氧体树脂材料制成的磁屏蔽结构,能够在高密度封装条件下提供卓越的性能。这类电感器广泛应用于电视(TV)、机顶盒(STB)、游戏设备及其他音频视频设备中。

    技术参数


    | 参数 | 规格 |

    | 电感值(µH) | 1.0 ~ 150 |
    | 电感容差 | ±30% 或 ±20% |
    | 额定电流 | Isat 和 Itemp 中较小的值 |
    | 温度范围 | -40°C ~ 105°C |
    | 管理号码 | VLS5045EX-1R0N 等 |
    | 直流电阻(Ω) | 0.015 ~ 0.73 |
    | 测量频率(kHz) | 100 |

    产品特点和优势


    1. 磁屏蔽结构:VLS5045EX系列电感器采用铁氧体树脂材料制成的磁屏蔽结构,有效地减少了电磁干扰。
    2. 优化铁氧体磁芯:通过优化铁氧体磁芯的形状,实现了大电流能力和低直流电阻。
    3. 高效散热:内置自然冷却系统,适合高负载环境下的稳定运行。
    4. 多规格选择:多种电感值选择,可以满足不同应用需求。

    应用案例和使用建议


    VLS5045EX系列电感器广泛应用于电视机、机顶盒、游戏机等消费电子设备中。例如,在电视机中,该电感器可以帮助稳定电压输出,提高电源效率。使用时,应注意预热处理,避免直接焊接可能导致的端子电极老化。对于高密度封装的应用场合,应特别注意散热问题,以防止过热导致性能下降。

    兼容性和支持


    VLS5045EX系列电感器可以与其他符合行业标准的电子元器件兼容。制造商提供了详细的采购规格书和技术支持,以帮助用户更好地理解和使用该产品。此外,供应商还提供了一系列售后服务,如产品检测和保修服务,确保用户可以放心使用。

    常见问题与解决方案


    1. 问题:焊接时端子电极老化。
    解决办法:预热温度与焊接温度及芯片温度的温差需保持在150°C以内,避免过度加热。

    2. 问题:在高负载环境下性能不稳定。
    解决办法:注意良好的散热设计,以保证电感器能在最佳状态下运行。

    总结和推荐


    总体而言,VLS5045EX系列电感器是一款适用于电源电路的高效、稳定的电感器。其优异的磁屏蔽能力、高效的散热设计以及多规格选择使其在市场上具备很强的竞争力。对于需要高稳定性、高效能电源管理的电子设备,该系列产品是一个理想的选择。强烈推荐使用。

VLS5045EX-221M参数

参数
直流电阻(DCR) 1.365Ω
额定电流 450mA
Q值 8
测试频率 100KHz
电感值 220μH
饱和电流(LSAT) 450mA
自谐振频率(SRF) 1MHz
容差 ±20%
长*宽*高 5mm*5mm*4.5mm
通用封装 2020
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VLS5045EX-221M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS5045EX-221M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS5045EX-221M VLS5045EX-221M数据手册

VLS5045EX-221M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 0.4063
15000+ ¥ 0.3941
库存: 18000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 609.45
