NLC453232T-470K

产品分类: 贴片电感
厂牌: TDK
产品描述: 2.52MHz 11.5MHz 260mA 10@2.52MHz 47μH 1.9Ω ±10% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: CSCS-NLC453232T-470K
供应商: 海外现货
标准整包数: 1

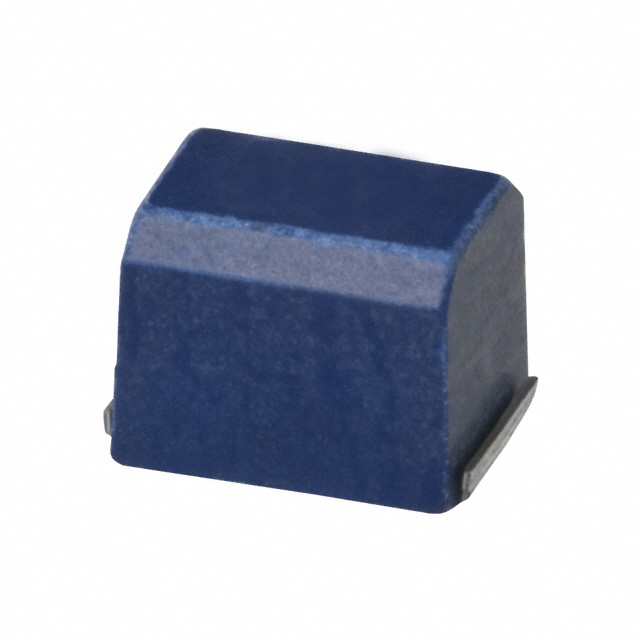

TDK 贴片电感 NLC453232T-470K

NLC453232T-470K概述

    # NLC453232系列电感器技术手册

    产品简介


    NLC453232系列是适用于解耦电路的绕线铁氧体电感器,特别设计用于智能电表、音频视频设备、xDSL设备以及通信基础设施如移动基站中的电子设备。该系列产品采用环氧树脂封装,确保在各种恶劣环境下仍能保持稳定性能。

    技术参数


    NLC453232系列的主要技术规格如下表所示:
    | 序列号 | 尺寸(mm) | 电感量(µH) | 误差(%) | 测量频率(MHz) | 最大直流电阻(Ω) | 额定电流(mA) |
    ||
    | NLC453232T-1R0K-PF | 4.5×3.2×3.2 | 1.0 | ±10 | 10 | 0.11 | 1050 |
    | NLC453232T-1R2K-PF | 4.5×3.2×3.2 | 1.2 | ±10 | 10 | 0.12 | 1000 |
    | NLC453232T-1R5K-PF | 4.5×3.2×3.2 | 1.5 | ±10 | 10 | 0.15 | 950 |
    | NLC453232T-1R8K-PF | 4.5×3.2×3.2 | 1.8 | ±10 | 10 | 0.16 | 900 |
    | NLC453232T-2R2K-PF | 4.5×3.2×3.2 | 2.2 | ±10 | 10 | 0.18 | 850 |
    | NLC453232T-2R7K-PF | 4.5×3.2×3.2 | 2.7 | ±10 | 10 | 0.20 | 800 |
    | NLC453232T-3R3K-PF | 4.5×3.2×3.2 | 3.3 | ±10 | 10 | 0.22 | 750 |
    | NLC453232T-3R9K-PF | 4.5×3.2×3.2 | 3.9 | ±10 | 10 | 0.24 | 700 |
    | NLC453232T-4R7K-PF | 4.5×3.2×3.2 | 4.7 | ±10 | 10 | 0.27 | 650 |
    | NLC453232T-5R6K-PF | 4.5×3.2×3.2 | 5.6 | ±10 | 10 | 0.30 | 650 |
    | NLC453232T-6R8K-PF | 4.5×3.2×3.2 | 6.8 | ±10 | 10 | 0.35 | 600 |
    | NLC453232T-8R2K-PF | 4.5×3.2×3.2 | 8.2 | ±10 | 10 | 0.40 | 600 |
    | NLC453232T-100K-PF | 4.5×3.2×3.2 | 10 | ±10 | 10 | 0.50 | 550 |
    此外,NLC453232系列电感器的工作温度范围为-40°C至+105°C,具有广泛的适用性。

    产品特点和优势


    NLC453232系列电感器的特点包括:
    - 环氧树脂封装,坚固耐用;
    - E-12系列,宽产品线,适合各种用途;
    - 操作温度范围广:-40°C至+105°C(含自温升);
    - 可承受大电流且具有高可靠性;
    - 精度高达±10%,适应多种应用需求。
    这些特点使其成为多种复杂电子设备的理想选择,能够在严苛环境中保持稳定的性能表现。

    应用案例和使用建议


    应用案例
    NLC453232系列电感器被广泛应用于以下领域:
    - 智能电表
    - 音频视频设备
    - xDSL设备
    - 通信基础设施(如移动基站)
    - 工业设备
    使用建议
    为了确保最佳性能,在使用NLC453232系列电感器时应注意以下几点:
    - 确保正确安装,避免过热或过冷;
    - 根据具体应用要求选择合适的电感值;
    - 遵循制造商的建议进行焊接操作;
    - 定期检查并维护,确保长期稳定性。

    兼容性和支持


    NLC453232系列电感器与其他常见的电子元件具有良好的兼容性,易于集成到各种电路板设计中。制造商提供详细的文档和支持服务,帮助用户进行安装和调试。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方案:
    1. 电感器无法正常工作
    - 检查电路连接是否正确;
    - 确认电感值是否符合设计要求。

    2. 电感器过热
    - 确认工作电流是否超出额定值;
    - 检查散热措施是否有效。

    3. 焊接不牢固
    - 预热组件以减少温差;
    - 确保焊接温度不超过150°C。

    总结和推荐


    NLC453232系列电感器以其卓越的性能和广泛应用,已成为电子工程师的重要选择之一。它在多个领域的应用中展示了其高可靠性和灵活性。强烈推荐在需要高精度、高稳定性的应用场景中使用NLC453232系列电感器。

NLC453232T-470K参数

参数
直流电阻(DCR) 1.9Ω
额定电流 260mA
Q值 10@2.52MHz
测试频率 2.52MHz
电感值 47μH
饱和电流(LSAT) -
自谐振频率(SRF) 11.5MHz
容差 ±10%
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

NLC453232T-470K厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLC453232T-470K数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLC453232T-470K NLC453232T-470K数据手册

NLC453232T-470K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
283+ $ 0.4248 ¥ 3.5896
库存: 416
起订量: 1178 增量: 1
交货地:
最小起订量为:283
合计: ¥ 1015.85
