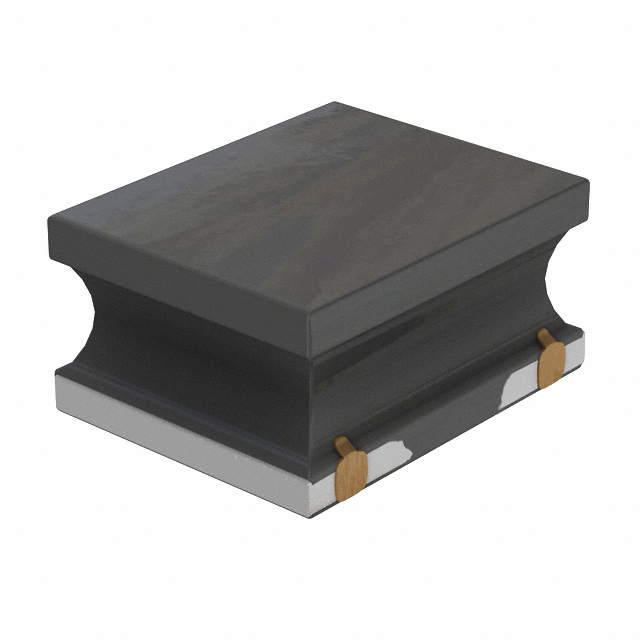

VLS201612HBX-R47M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 3.78A 3.2A 470nH 42mΩ ±20% 0806 贴片安装 2mm*1.6mm*1.2mm
供应商型号: VLS201612HBX-R47M-1
供应商: 国内现货
标准整包数: 2000
TDK 贴片电感 VLS201612HBX-R47M-1

VLS201612HBX-R47M-1概述

    电子元器件产品技术手册解析

    产品简介


    产品类型:VLS201612HBX-1型绕线金属磁性材料电感器
    主要功能:适用于电源电路,提供高效的磁力屏蔽和大电流处理能力
    应用领域:智能手机、平板终端、HDD、SSD、DVC、DSC、移动显示面板、便携游戏机、小型电源模块等

    技术参数


    | 参数 | 规格 |

    | 电感量(L) | 0.24μH, 0.33μH, 0.47μH, 0.68μH, 1.0μH, 1.5μH, 2.2μH, 3.3μH, 4.7μH, 6.8μH, 10μH |
    | 电感容差 | ±20% |
    | 测定频率 | 1 MHz |
    | 直流电阻(DCR) | 最大值:0.029Ω, 0.035Ω, 0.042Ω, 0.054Ω, 0.071Ω, 0.109Ω, 0.137Ω, 0.209Ω, 0.312Ω, 0.468Ω, 0.756Ω |
    | 额定电流(Isat, Itemp) | 最大值:5.65A, 4.34A, 3.78A, 3.03A, 2.70A, 2.16A, 1.85A, 1.38A, 1.20A, 0.91A, 0.76A |
    | 工作温度范围 | –40 to 105 °C |
    | 保存温度范围 | –40 to 105 °C |
    | 单个重量 | 20 mg |

    产品特点和优势


    1. 高效磁力屏蔽:采用磁力屏蔽结构,适合高密度安装,有效防止电磁干扰。
    2. 大电流处理能力:磁性体采用金属材料,支持大电流运行,适用于各种电源电路。
    3. 高可靠性:具有较高的电感稳定性和较低的直流电阻,提高电路的整体效率。
    4. 广泛的应用领域:适用于多种电子设备,如智能手机、平板终端等,提供稳定的电源支持。

    应用案例和使用建议


    应用案例:
    - 智能手机和平板终端:用于电源管理模块,提高设备的电池续航能力和稳定性。
    - 小型电源模块:适用于需要紧凑且高效的电源解决方案的场合。
    使用建议:
    - 预热处理:在焊接前进行预热,预热温度与焊接温度的温差控制在150°C以内。
    - 避免过度加热:避免因焊接过程中加热过度导致短路、性能降低或寿命减少。
    - 印刷电路板设计:在设计印刷电路板时,注意线圈的布局,确保电磁兼容性。

    兼容性和支持


    - 兼容性:该电感器可与市场上主流的电子设备和模块兼容,特别是那些需要电源管理的应用。
    - 厂商支持:提供详细的使用说明和技术支持,确保用户能够在使用过程中获得及时的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子电极可焊性老化 | 严格遵守保存条件,保存时间不超过12个月。 |
    | 电磁干扰导致误动作 | 注意线圈的布局,选择合适的磁屏蔽材料。 |
    | 焊接过程中加热过度 | 控制预热温度与焊接温度的温差在150°C以内。 |

    总结和推荐


    综上所述,VLS201612HBX-1型电感器具备优秀的磁力屏蔽性能和大电流处理能力,适用于多种电子设备,尤其是在智能手机、平板终端等便携式设备中表现优异。考虑到其广泛的兼容性和详尽的技术支持,我们强烈推荐此款电感器用于各类电源管理和电池管理应用。同时,用户应注意遵守厂商提供的保存和使用条件,以确保产品的最佳性能。

VLS201612HBX-R47M-1参数

参数
饱和电流(LSAT) 3.78A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 42mΩ
额定电流 3.2A
Q值 -
测试频率 1MHz
电感值 470nH
长*宽*高 2mm*1.6mm*1.2mm
通用封装 0806
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VLS201612HBX-R47M-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS201612HBX-R47M-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS201612HBX-R47M-1 VLS201612HBX-R47M-1数据手册

VLS201612HBX-R47M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.2387
40000+ ¥ 0.2316
库存: 40000
起订量: 4000 增量: 2000
交货地:
最小起订量为:4000
合计: ¥ 954.8
直接购买
加入购物车
