NLV32T-018J-EF

产品分类: 贴片电感
厂牌: TDK
产品描述: 100MHz 1.9GHz 450mA 21@100MHz 18nH 180mΩ ±5% 1210 贴片安装 3.2mm*2.5mm*2.4mm
供应商型号: NLV32T-018J-EF
供应商: 国内现货
标准整包数: 1

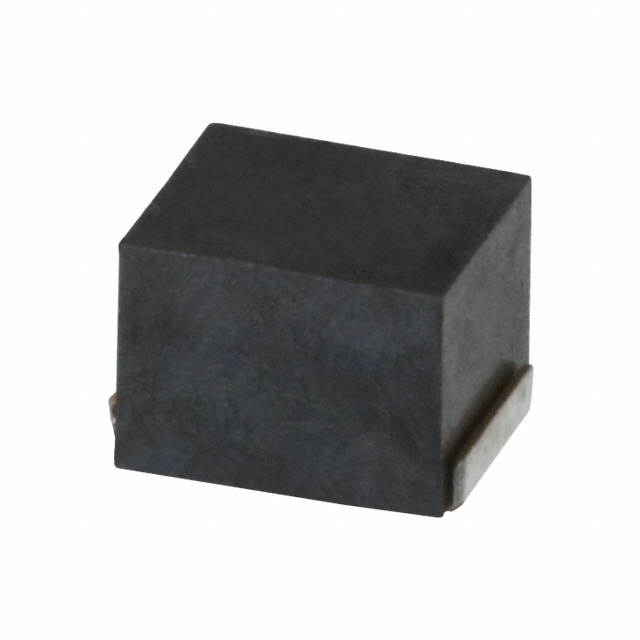

TDK 贴片电感 NLV32T-018J-EF

NLV32T-018J-EF概述

    电子元器件产品技术手册

    产品简介


    NLV32-EF系列是专为标准电路设计的线圈型电感器。该系列产品由树脂模塑而成,适用于广泛的E-12序列,并具有±5%的高精度(J级)。该系列电感器在操作温度范围内的温升特性表现出色,特别适合需要严格电感容差的滤波电路等应用。产品广泛应用于智能电表、音频视频设备、xDSL、通信基础设施(如移动基站)、工业设备及其他电子设备。

    技术参数


    NLV32-EF系列的主要技术规格如下:
    - 电感值范围:0.01 µH 至 100 µH
    - 电感公差:±5%
    - 测量频率:100 MHz
    - 自谐振频率:25.2 MHz至7.96 MHz
    - 直流电阻:0.13 Ω 至 0.7 Ω
    - 额定电流:450 mA 至 150 mA
    - 尺寸:3.2 × 2.5 × 2.2 mm
    - 工作温度范围:–40°C 至 +105°C(含自温升)

    产品特点和优势


    NLV32-EF系列的优势包括:
    - 宽广的电感值范围:适用于多种电路需求。
    - 高精度电感值:符合J级精度标准,确保在不同环境下的稳定性能。
    - 良好的温升特性:可在广泛的温度范围内保持性能。
    - 兼容性:可满足不同应用场景的需求,尤其是需要精确控制的应用。

    应用案例和使用建议


    - 智能电表:利用其精准的电感值和稳定性,提高系统的精确度。
    - 通信基础设施:适用于基站设备,确保系统稳定运行。
    - 工业设备:适用于各种工业自动化设备,提高生产效率。
    - 其他电子设备:例如音视频设备,通过精准的滤波电路提升音质和图像质量。
    使用建议:
    - 在组装前对组件进行预热,预热温度设置以确保芯片温度和焊料温度之间的温差不超过150°C。
    - 确保电路板设计时合理布局线圈,避免磁干扰引起的故障。

    兼容性和支持


    - 该系列电感器具有良好的兼容性,可以与其他常见的电子元件一起使用。
    - 制造商提供了详细的交付规范,包括进一步的产品特性和规格说明,以确保安全使用。
    - 厂商还提供了必要的技术支持和维护服务,以确保客户能够充分利用这些产品。

    常见问题与解决方案


    - 问题一:组装时电感器的焊接效果不佳。
    - 解决办法:确认焊接过程中预热条件正确,并检查电感器是否有损伤。
    - 问题二:电感器在高温环境下性能下降。
    - 解决办法:检查电感器的工作环境是否超出了推荐的温度范围,并考虑采取散热措施。
    - 问题三:电感器出现短路现象。
    - 解决办法:确认接线正确且没有过载情况,检查电源和负载的匹配。

    总结和推荐


    NLV32-EF系列电感器以其宽广的电感值范围、高精度和优良的温升特性在众多应用中表现出色。特别是在智能电表、通信基础设施和工业设备等领域,该系列电感器都能提供可靠稳定的性能。因此,强烈推荐在上述应用场景中使用此产品。

NLV32T-018J-EF参数

参数
直流电阻(DCR) 180mΩ
额定电流 450mA
Q值 21@100MHz
测试频率 100MHz
电感值 18nH
饱和电流(LSAT) -
自谐振频率(SRF) 1.9GHz
容差 ±5%
长*宽*高 3.2mm*2.5mm*2.4mm
通用封装 1210
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NLV32T-018J-EF厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLV32T-018J-EF数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLV32T-018J-EF NLV32T-018J-EF数据手册

NLV32T-018J-EF封装设计

查看详情并下载
Symbol
Footprint
3D Model
