NLV25T-047J-EF

产品分类: 贴片电感
厂牌: TDK
产品描述: 100MHz 1.2GHz 360mA 20@100MHz 47nH 500mΩ ±5% 1008 贴片安装 2.5mm*2mm*1.9mm
供应商型号: TFC-NLV25T-047J-EF
供应商: 海外现货
标准整包数: 2000

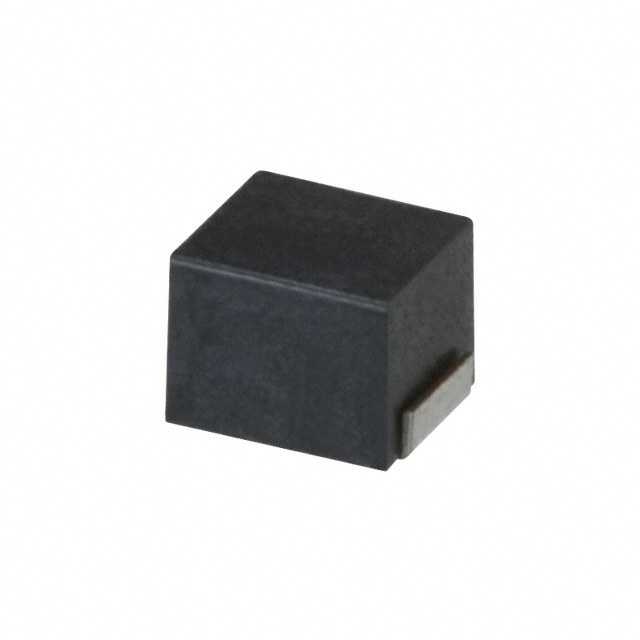

TDK 贴片电感 NLV25T-047J-EF

NLV25T-047J-EF概述

    高频电感NLV25-EF系列技术手册

    产品简介


    本手册详细介绍了NLV25-EF系列高频电感(以下简称“产品”),适用于标准电路。产品采用树脂封装绕线铁氧体结构,广泛应用于各种电子设备,如智能电表、音频视频设备、xDSL调制解调器、通信基础设施设备(例如移动基站)、工业设备以及其他通用电子设备。

    技术参数


    NLV25-EF系列电感的主要技术规格如下表所示:
    | 序列号 | 尺寸 (mm) | 感量 (μH) | 容差 | 频率测量 (MHz) | 自谐振频率 (MHz) | 直流电阻 (Ω) | 额定电流 (mA) |

    | NLV25T-010J-EF | 2.5×2.0×1.8 | 0.01 | ±5% | 15 | 100 | 0.26 | 530 |
    | NLV25T-012J-EF | 2.5×2.0×1.8 | 0.012 | ±5% | 15 | 100 | 0.27 | 500 |
    | NLV25T-015J-EF | 2.5×2.0×1.8 | 0.015 | ±5% | 15 | 100 | 0.29 | 480 |
    | ... | ... | ... | ... | ... | ... | ... | ... |
    注:不同型号的具体参数请参考技术手册的完整表格。

    产品特点和优势


    1. 优异的温度特性:产品在宽广的工作温度范围内表现出色,适用于苛刻的应用场合。
    2. 宽泛的产品型号:涵盖了从0.01 μH到100 μH的多个型号,可满足不同电路需求。
    3. 严格的质量控制:所有型号均符合E-12系列的标准,并且具有±5%的容差。
    4. 高效的设计和制造:产品适用于多种类型的电路设计,尤其是滤波电路,表现出极高的可靠性。

    应用案例和使用建议


    - 智能电表:可用于实现高精度电流检测,提升电能计量准确性。
    - 通信基础设施设备:可用于无线信号处理和电源管理。
    - 音频视频设备:用于信号滤波和噪音抑制。
    使用建议:
    1. 在焊接前确保预热,预热温度应避免超过芯片温度150℃的差异。
    2. 设计PCB时应充分考虑散热和电磁干扰的影响。

    兼容性和支持


    - 兼容性:适用于大多数电子设备及电路板。
    - 支持和维护:制造商提供详尽的技术文档和支持服务,确保用户能够获得必要的技术支持。

    常见问题与解决方案


    1. 问题:焊接过程中终端电极可能发生腐蚀。
    - 解决方案:遵循正确的存储条件(温度:5至40℃,湿度:小于75%RH)并进行预热处理。

    2. 问题:电感器安装后可能会出现过热现象。
    - 解决方案:确保预留足够的温度容差,并使用适当的冷却方法。

    总结和推荐


    总体而言,NLV25-EF系列电感在技术和性能上表现卓越,具备良好的温度特性和广泛的适用性,是构建高效电路的理想选择。对于需要高可靠性的应用场景,强烈推荐使用该系列产品。建议用户在使用前仔细阅读并遵循技术手册中的指导,以确保安全和高效的操作。

NLV25T-047J-EF参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 1.2GHz
容差 ±5%
直流电阻(DCR) 500mΩ
额定电流 360mA
Q值 20@100MHz
测试频率 100MHz
电感值 47nH
长*宽*高 2.5mm*2mm*1.9mm
通用封装 1008
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NLV25T-047J-EF厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLV25T-047J-EF数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLV25T-047J-EF NLV25T-047J-EF数据手册

NLV25T-047J-EF封装设计

查看详情并下载
Symbol
Footprint
3D Model
