VLS252012HBX-R33M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 4.04A 5.25A 330nH 31mΩ ±20% 1008 贴片安装 2.5mm*2mm*1.2mm
供应商型号: VLS252012HBX-R33M-1
供应商: 国内现货
标准整包数: 2000

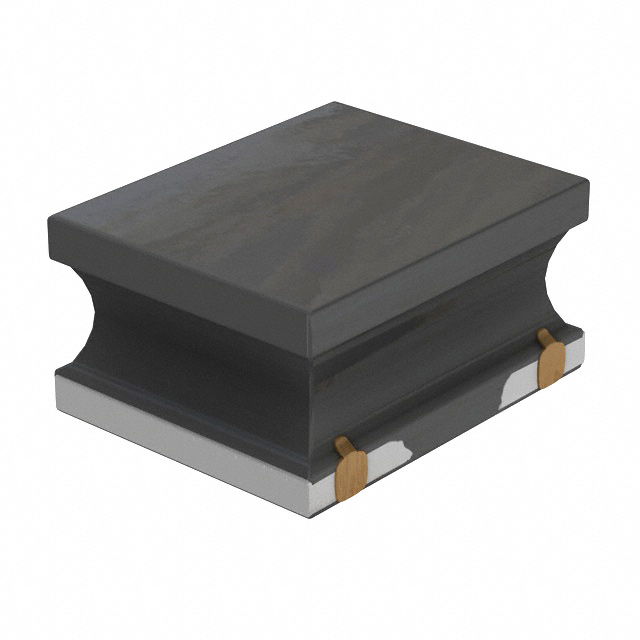

TDK 贴片电感 VLS252012HBX-R33M-1

VLS252012HBX-R33M-1概述

    # 电子元器件产品技术手册解析:VLS252012HBX-1型电感器

    产品简介


    VLS252012HBX-1型电感器是一款专为电源电路设计的高品质绕线型电感器,采用了金属磁性材料作为核心材料。这类电感器以其出色的性能和稳定性,在现代电子设备中扮演着至关重要的角色。它们广泛应用于智能手机、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数字摄像机(DVC)、数字相机(DSC)、移动显示面板、便携式游戏机及小型电源模块等多种电子设备中。

    技术参数


    电气特性
    | 规格 | 参数 |

    | 电感值 (µH) | 0.24, 0.33, 0.47, 0.68, 1.0, 1.5, 2.2, 3.3, 4.7, 6.8, 10 |
    | 电感容差 | ±20% |
    | 测定频率 (MHz) | 1 |
    | 直流电阻 (Ω) | 0.029~0.540 |
    | 额定电流 (A) | 3.40~7.10 |
    | 工作温度范围 (°C) | -40 to 105 |
    | 保存温度范围 (°C) | -40 to 105 |
    物理特性
    | 规格 | 参数 |

    | 尺寸 (mm) | 2.5 × 2.0 × 1.2 |
    | 重量 | 30 mg |
    注意事项
    - 电感器应根据手册中提供的“测量设备”选择合适的测试设备。
    - 若电感器的端子电极老化,需在保存时间内进行及时检查。
    - 预热时,预热温度与焊接温度的温差不得超过150°C。

    产品特点和优势


    1. 磁力屏蔽设计:通过采用磁力屏蔽结构,这款电感器可以有效减少电磁干扰,适用于高密度安装环境。
    2. 大电流支持:得益于金属磁性材料的使用,该电感器能够承受更大的电流,满足设备对高电流需求的应用场景。
    3. 出色的温度适应性:宽泛的工作和保存温度范围使其能够在极端环境下稳定运行。
    4. 高可靠性:制造商提供的保修条件和严格的测试标准,确保了电感器的长期可靠性。

    应用案例和使用建议


    应用案例
    - 智能手机/平板终端:这类设备需要稳定的电源供应和较小的占用空间,VLS252012HBX-1型电感器完美契合这些要求。
    - 移动显示面板:为确保显示质量的稳定性,电感器在电压调节上的精度至关重要。
    使用建议
    - 合理规划电路布局:建议电路板设计师考虑磁屏蔽结构的影响,避免其他电路元件产生相互干扰。
    - 注意散热管理:由于电感器在工作时会产生热量,适当增加散热措施以避免过热引发的问题。

    兼容性和支持


    - 兼容性:电感器与多种电子元件和设备具有良好的兼容性,可用于多种类型的主板和其他电路设计。
    - 技术支持:制造商提供详尽的技术文档和客服支持,帮助用户解决在使用过程中遇到的问题。

    常见问题与解决方案


    问题一:电感器无法正常工作
    解决方案:检查电感器是否有明显的物理损坏,如断裂、破裂或短路等,并重新连接到电路板上。
    问题二:电路中出现异常噪声
    解决方案:确认电路板上所有电感器均正确安装且无接触不良现象,同时检查是否有外部电磁干扰源。
    问题三:电感器自加热严重
    解决方案:确保电路中有足够的散热措施,并遵循手册中的使用条件限制,以防止过载。

    总结和推荐


    VLS252012HBX-1型电感器凭借其优异的性能表现、高效的散热管理和广泛的适用范围,在各类电子设备中展现出卓越的性价比。它不仅适用于常见的消费电子产品,还能在医疗设备、工业控制等领域找到用武之地。对于追求高稳定性和高性能的工程师和设计师来说,这是一款值得信赖的选择。强烈推荐给需要在紧凑空间内提供强大电流供应的电路设计者。

VLS252012HBX-R33M-1参数

参数
饱和电流(LSAT) 4.04A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 31mΩ
额定电流 5.25A
Q值 -
测试频率 1MHz
电感值 330nH
长*宽*高 2.5mm*2mm*1.2mm
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VLS252012HBX-R33M-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS252012HBX-R33M-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS252012HBX-R33M-1 VLS252012HBX-R33M-1数据手册

VLS252012HBX-R33M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.1941
40000+ ¥ 0.1882
库存: 40000
起订量: 4000 增量: 2000
交货地:
最小起订量为:4000
合计: ¥ 776.4
