VLS3012CX-1R0M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 2.79A 3.68A 1μH 44mΩ ±20% 1212 标准安装,贴片安装 3mm*3mm*1.2mm
供应商型号: 3386937
供应商: 海外现货
标准整包数: 5

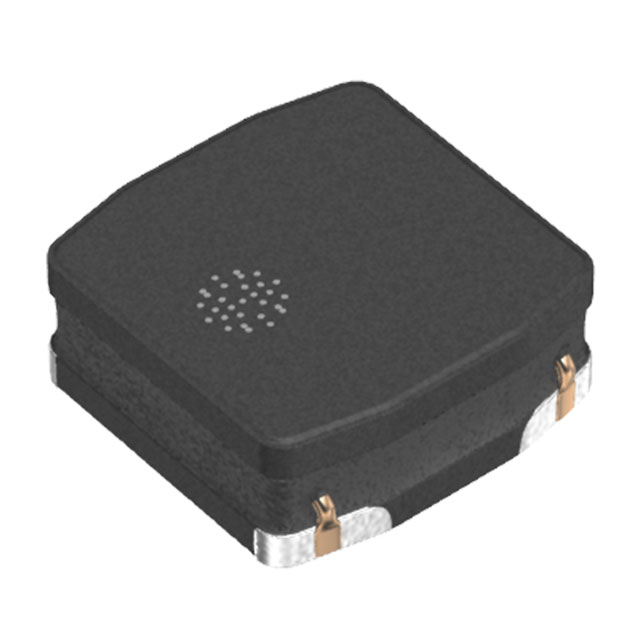

TDK 贴片电感 VLS3012CX-1R0M-1

VLS3012CX-1R0M-1概述

    VLS3012CX-1 型电感器技术手册

    1. 产品简介


    VLS3012CX-1 是一款专为电源电路设计的磁屏蔽型绕线电感器。该电感器采用铁氧体磁材料制成,具有高磁屏蔽效果,并且适用于高密度安装环境。其独特的结构设计使得电流承载能力更强且直流电阻更低。
    主要功能:
    - 磁屏蔽
    - 高电流承载能力
    - 低直流电阻
    应用领域:
    - 智能手机
    - 平板电脑终端
    - 硬盘驱动器 (HDD)
    - 固态硬盘 (SSD)
    - 数码摄像机 (DVC)
    - 数码相机 (DSC)
    - 移动显示面板
    - 便携式游戏设备
    - 小型电源模块
    - 其他

    2. 技术参数


    以下是VLS3012CX-1系列电感器的关键技术参数列表:
    | 参数名称 | 规格值 |

    | 尺寸 | 3.0×3.0×1.2 mm |
    | 电感量 | 1.0 µH 至 100 µH |
    | 电感量公差 | ±20% |
    | 测量频率 | 1 MHz |
    | 直流电阻(最大) | 0.044 Ω至 3.396 Ω |
    | 直流电阻(典型) | 0.037 Ω至 2.830 Ω |
    | 额定电流(最大) | 2.51 A至 3.396 A |
    | 额定电流(典型) | 2.79 A至 2.830 A |
    | 电流饱和值(最大) | 2.51 A至 3.396 A |
    | 电流饱和值(典型) | 2.79 A至 2.830 A |
    | 温度上升电流(最大) | 3.68 A至 4.0 A |
    | 温度上升电流(典型) | 3.43 A至 4.0 A |

    3. 产品特点和优势


    VLS3012CX-1系列电感器具备以下独特功能和优势:
    - 高磁屏蔽:有效减少电磁干扰,适用于高密度安装环境。
    - 大电流承载能力:通过优化的铁氧体核心设计实现更高的电流承载能力。
    - 低直流电阻:降低能量损耗,提高效率。
    - 宽工作温度范围:-40°C 到 +105°C(含自热升),适应多种恶劣环境。
    这些特点使其在智能手机、平板电脑和其他小型电子设备中广泛应用,提供了卓越的性能和可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 智能手机和平板电脑中的电源管理模块,确保高效稳定的电力供应。
    - 便携式游戏设备中的电池管理,延长电池寿命。
    使用建议:
    - 在进行焊接前确保充分预热,避免因温度差异导致的焊接问题。
    - 注意布局设计,避免因磁场干扰引起的功能异常。
    - 存储时需遵循特定条件,防止长时间存储导致端子焊点劣化。

    5. 兼容性和支持


    - 兼容性:该电感器可广泛应用于多种电子设备中,如智能手机、平板电脑、便携式游戏设备等。
    - 支持:制造商提供详细的交付规范,确保安全使用。具体的技术支持和服务请联系制造商获取详细信息。

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 焊接过程中出现虚焊:
    - 解决方法:严格按照焊接工艺参数执行,适当增加预热时间,避免温度差超过150°C。
    2. 电感器表面温度过高:
    - 解决方法:确保有足够的散热空间,避免因自加热导致的性能下降或寿命缩短。
    3. 功能异常:
    - 解决方法:检查布局设计是否合理,避免因磁场干扰引起的问题。

    7. 总结和推荐


    总体而言,VLS3012CX-1 系列电感器以其出色的磁屏蔽效果、高效的电流承载能力和低直流电阻,成为现代电子设备中不可或缺的重要组件。特别适合于对体积和性能要求较高的小型电子产品。强烈推荐在各种便携式电子设备中使用。
    对于需要高可靠性和高效能的场合,该系列电感器无疑是最佳选择。如果您的设计对安全性有较高要求,建议进一步咨询制造商以获得技术支持。

VLS3012CX-1R0M-1参数

参数
额定电流 3.68A
Q值 -
测试频率 1MHz
电感值 1μH
饱和电流(LSAT) 2.79A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 44mΩ
长*宽*高 3mm*3mm*1.2mm
通用封装 1212
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLS3012CX-1R0M-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS3012CX-1R0M-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS3012CX-1R0M-1 VLS3012CX-1R0M-1数据手册

VLS3012CX-1R0M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.5536
50+ ¥ 1.1769
250+ ¥ 1.1769
500+ ¥ 1.0545
1000+ ¥ 1.0545
2000+ ¥ 1.0357
10000+ ¥ 1.0169
20000+ ¥ 1.0169
库存: 216
起订量: 35 增量: 0
交货地:
最小起订量为:5
合计: ¥ 7.76
