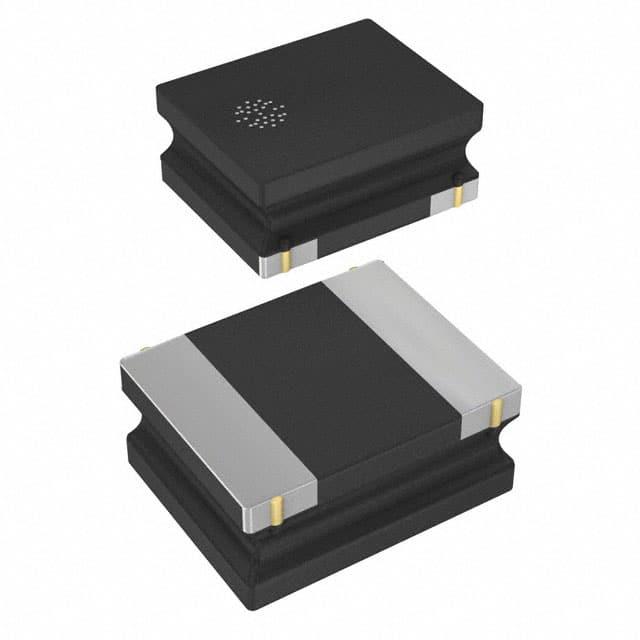

VLS252012HBU-3R3M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 2.36A 1.6A 3.3μH 216mΩ ±20% 1008 贴片安装 2.5mm*2mm*1.2mm
供应商型号: 2706214
供应商: 海外现货
标准整包数: 5
TDK 贴片电感 VLS252012HBU-3R3M

VLS252012HBU-3R3M概述

    VLS252012HBU型金属磁材料功率电感器技术手册

    1. 产品简介


    VLS252012HBU型金属磁材料功率电感器是一种专为电源电路设计的绕线式金属磁材料电感器。它采用了金属磁材料,使电流承载能力更强,并通过绝缘技术实现了高达40V的工作电压。此款电感器适用于LCD背光、LCD面板、OLED面板及LCD驱动等领域。特别适合于智能手机和平板电脑等智能设备的应用。

    2. 技术参数


    - 尺寸: 2.5mm x 2.0mm x 1.2mm
    - 温度范围: -40°C至+105°C(包括自加热)
    - 额定电流: 小值中选最小值(Isat或Itemp)
    - 测试设备: 可使用等效设备进行测量
    | 规格 | 编号 | 额定电流(Isat/Itemp)| 感应率(µH)| 涡流电阻(Ω) |

    | 3.3 | -3R3M | 2.36A/1.60A | 3.3 µH | 0.216Ω |
    | 4.7 | -4R7M | 1.67A/1.36A | 4.7 µH | 0.295Ω |
    | 6.8 | -6R8M | 1.28A/0.97A | 6.8 µH | 0.440Ω |
    | 10 | -100M | 1.16A/0.80A | 10 µH | 0.672Ω |
    | 15 | -150M | 0.90A/0.70A | 15 µH | 1.200Ω |
    | 22 | -220M | 0.86A/0.58A | 22 µH | 1.680Ω |

    3. 产品特点和优势


    - 高电流承载能力: 采用金属磁材料,大幅提高了电流承载能力。
    - 高工作电压: 使用了绝缘技术,实现高达40V的工作电压。
    - 宽温度范围: 能够在-40°C至+105°C的温度范围内正常工作,适用性强。
    - 兼容性广: 适用于多种电子设备,如智能手机、平板电脑等。

    4. 应用案例和使用建议


    VLS252012HBU系列电感器广泛应用于智能设备中,特别是LCD背光和OLED面板。为了确保最佳性能,在组装过程中应注意预热温度的设置,避免芯片温度与焊接温度差超过150°C。此外,在进行表面贴装后,焊接修正应在指定条件下完成,以防止过热导致的性能下降。

    5. 兼容性和支持


    - 兼容性: 本产品与多种设备兼容,特别是在消费电子产品中应用广泛。
    - 支持: 制造商提供详尽的技术文档和售后支持,确保客户能够正确安装和使用。

    6. 常见问题与解决方案


    - Q: 电感器在高温下会出现什么问题?
    - A: 高温会导致电感器的感应率下降,可以通过增加散热措施或降低工作负荷来解决。

    - Q: 如何避免电感器过热?
    - A: 确保电路设计合理,避免负载过大,同时注意安装位置的选择,保持良好的散热环境。

    7. 总结和推荐


    VLS252012HBU型金属磁材料功率电感器凭借其出色的电流承载能力和宽广的工作温度范围,成为现代智能设备的理想选择。如果您正在寻找高性能、可靠的电感器解决方案,强烈推荐使用VLS252012HBU型电感器。

VLS252012HBU-3R3M参数

参数
直流电阻(DCR) 216mΩ
额定电流 1.6A
Q值 -
测试频率 1MHz
电感值 3.3μH
饱和电流(LSAT) 2.36A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 2.5mm*2mm*1.2mm
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
