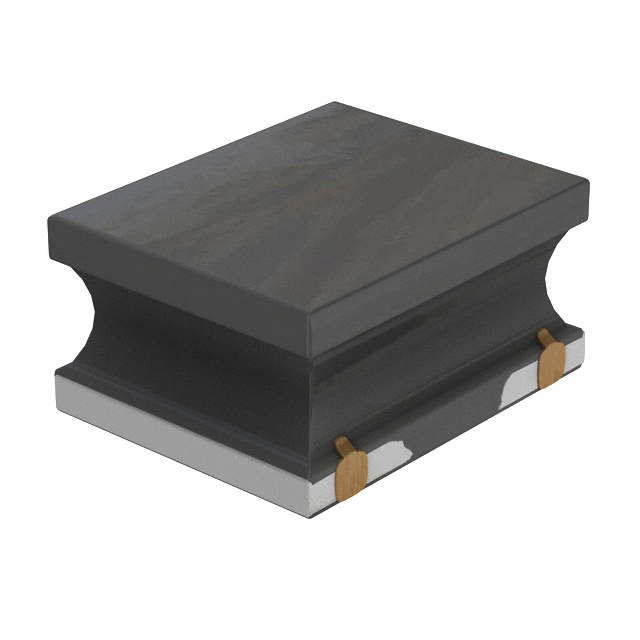

VLS201612HBX-1R5M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1.89A 2.16A 1.5μH 109mΩ ±20% 0806 贴片安装 2mm*1.6mm*1.2mm
供应商型号: VLS201612HBX-1R5M-1
供应商: 国内现货
标准整包数: 2000
TDK 贴片电感 VLS201612HBX-1R5M-1

VLS201612HBX-1R5M-1概述

    # VLS-HBX-1系列电感器技术手册

    产品简介


    基本介绍
    VLS-HBX-1系列是采用金属磁性材料制造的绕线型电感器,主要用于电源电路。这类电感器通过磁力屏蔽设计,能够在高密度安装条件下保持优良的性能。由于采用金属磁性材料,电感器能够更好地应对大电流需求,使其广泛应用于多种电子设备中。
    应用领域
    该系列产品适用于智能手机、平板终端、HDD(硬盘驱动器)、SSD(固态硬盘)、数字视频摄像机(DVC)、数字照相机(DSC)、移动显示面板、便携式游戏机以及其他小型电源模块。

    技术参数


    | 型号 | 电感 (µH) | 电感容差 (%) | 测定频率 (MHz) | 直流电阻 (Ω) | 额定电流 (A) |
    |
    | VLS201612HBX-R24M-1 | 0.24 | ±20 | 1 | 0.029 / 0.022 | 5.65 / 4.25 |
    | VLS201612HBX-R33M-1 | 0.33 | ±20 | 1 | 0.035 / 0.028 | 4.34 / 3.87 |
    | VLS201612HBX-R47M-1 | 0.47 | ±20 | 1 | 0.042 / 0.035 | 3.78 / 3.20 |
    | VLS201612HBX-R68M-1 | 0.68 | ±20 | 1 | 0.054 / 0.045 | 3.03 / 2.77 |
    | VLS201612HBX-1R0M-1 | 1.0 | ±20 | 1 | 0.071 / 0.059 | 2.70 / 2.42 |
    | VLS201612HBX-1R5M-1 | 1.5 | ±20 | 1 | 0.109 / 0.091 | 2.16 / 1.89 |
    | VLS201612HBX-2R2M-1 | 2.2 | ±20 | 1 | 0.137 / 0.114 | 1.85 / 1.67 |
    | VLS201612HBX-3R3M-1 | 3.3 | ±20 | 1 | 0.209 / 0.174 | 1.38 / 1.33 |
    | VLS201612HBX-4R7M-1 | 4.7 | ±20 | 1 | 0.312 / 0.260 | 1.20 / 1.10 |
    | VLS201612HBX-6R8M-1 | 6.8 | ±20 | 1 | 0.468 / 0.390 | 0.91 / 0.87 |
    | VLS201612HBX-100M-1 | 10 | ±20 | 1 | 0.756 / 0.630 | 0.76 / 0.67 |
    额定电流说明
    额定电流是基于电感器变化率(电感下降30%)和温度上升(温度上升40°C)中的较小值。

    产品特点和优势


    1. 磁力屏蔽结构:采用磁力屏蔽设计,有效防止外部磁场干扰,适合高密度安装。
    2. 金属磁性材料:提高了电感器的耐受大电流的能力。
    3. 多种规格选择:不同电感值和直流电阻的选择,满足不同应用场景的需求。
    4. 宽广的应用范围:广泛应用于智能手机、平板电脑等多种设备,提高系统的稳定性和可靠性。

    应用案例和使用建议


    应用案例
    VLS-HBX-1系列电感器经常用于智能手机和平板电脑中,以支持其内部电源管理模块的需求。例如,在充电过程中,可以有效地稳定电压和电流,提升设备的整体性能和用户体验。
    使用建议
    - 在安装电感器时,请确保焊接条件符合厂商推荐的标准,以避免损坏电感器。
    - 使用时应注意温度上升对额定电流的影响,特别是在大电流负载下。
    - 如需特殊应用,建议咨询厂商,获取定制化的技术支持。

    兼容性和支持


    兼容性
    VLS-HBX-1系列电感器具有良好的通用性,可与大多数标准的电子组件和设备兼容。
    厂商支持
    - 产品更新和改进的信息可通过制造商官网获取。
    - 若需技术支持或售后服务,请联系厂商的客户服务中心。

    常见问题与解决方案


    问题1:如何确定电感器的工作温度范围?
    解答:查阅手册中的工作温度范围参数,VLS-HBX-1系列的工作温度范围为-40°C至105°C。
    问题2:焊接时如何预防过热?
    解答:在焊接前进行预热,并严格控制焊接温度不超过230°C,以避免电感器损坏。

    总结和推荐


    综合评估
    VLS-HBX-1系列电感器凭借其优秀的磁力屏蔽结构和金属磁性材料,在高密度安装和大电流环境中表现出色。它不仅具有广泛的兼容性,还能根据不同的应用场景提供多种规格选择。
    推荐使用
    我们强烈推荐使用VLS-HBX-1系列电感器,特别是对于那些需要高可靠性和稳定性的应用。如果您有任何具体的需求或疑问,建议联系厂商获取专业的技术支持。

VLS201612HBX-1R5M-1参数

参数
测试频率 1MHz
电感值 1.5μH
饱和电流(LSAT) 1.89A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 109mΩ
额定电流 2.16A
Q值 -
长*宽*高 2mm*1.6mm*1.2mm
通用封装 0806
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
