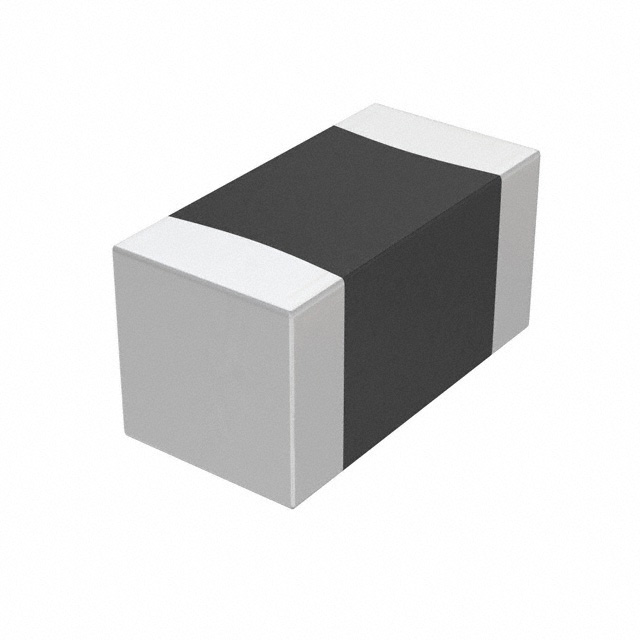

GLFR1608T680M-LR

产品分类: 贴片电感
厂牌: TDK
产品描述: 20mA 90mA 68μH 4Ω ±20% 0603 贴片安装 1.6mm*800μm*1mm
供应商型号: 445-6155-2-ND
供应商: Digi-Key
标准整包数: 1
TDK 贴片电感 GLFR1608T680M-LR

GLFR1608T680M-LR概述

    # 电子元器件产品技术手册解析:GLFR1608 系列电感

    产品简介


    基本介绍
    GLFR1608系列电感是一款专为电源线设计的表面贴装电感器(SMD电感)。这些电感器采用绕制和磁屏蔽结构,具有高直流电流承载能力、低直流电阻(Rdc)等特点,非常适合用于各种便携式电子设备。
    主要功能
    - 高电流承载能力
    - 低直流电阻
    - 磁屏蔽效果显著
    - 符合RoHS标准
    应用领域
    - 便携式视听设备(如数码相机、摄像机)
    - 移动通信设备(如手机)
    - 信息设备(如个人电脑)

    技术参数


    尺寸与型号
    - 尺寸:1.6 x 0.8 mm
    - 包装形式:卷带包装(Taping),每卷4000个
    电气特性
    - 电感范围:0.35 µH 至 100 µH
    - 电感公差:±20%
    - 直流电阻(DCR)范围:0.04 Ω 至 5.5 Ω
    - 额定电流(基于电感变化):最高可达1200 mA
    - 工作温度范围:-40°C 至 +105°C
    焊接条件
    - 预热条件:140至180°C/120秒 或 100至150°C/120秒
    - 峰值焊接温度:260°C/30秒 或 230°C/70秒

    产品特点和优势


    独特功能
    - 低直流电阻(Rdc):即使在高直流电流下也能保持较低电阻,从而减少能量损失。
    - 高直流电流承载能力(Idc):能够承受较高电流而不发生饱和现象。
    - 无铅设计:完全符合RoHS标准,使用环保材料,适合于对环境要求高的应用场合。
    - 磁屏蔽:有效减少外部磁场干扰,提高电子设备的整体稳定性。
    市场竞争力
    - 便携性:适用于多种便携式设备,如手机、摄像机等。
    - 高性能:结合了低Rdc和高Idc的优点,确保高效能表现。
    - 兼容性:采用标准化尺寸和封装,易于集成到现有设计中。

    应用案例和使用建议


    实际应用案例
    - 便携式摄像机:GLFR1608系列电感器在便携式摄像机中的应用,能有效降低电路中的能量损耗,提高整体效能。
    - 智能手机:作为关键的电源管理组件之一,能帮助提升电池续航能力。
    使用建议
    - 合理选择电感值:根据具体应用场景,选择合适的电感值以获得最佳性能。
    - 正确处理焊接过程:严格按照制造商推荐的焊接条件进行操作,确保焊接质量。
    - 考虑散热设计:尽管具备良好的温控性能,但高温环境下仍需关注散热设计以延长使用寿命。

    兼容性和支持


    兼容性
    - 尺寸统一:符合行业标准尺寸,便于集成到现有的电路板设计中。
    - 适用性广泛:可应用于多种便携式电子产品中。
    支持信息
    - 销售支持:如需应用于关键生命安全领域(如汽车、飞机、医疗设备等),请与TDK销售办事处联系。
    - 环保合规:完全符合RoHS标准,适用于欧盟及其他地区的严格环保法规。

    常见问题与解决方案


    问题1:焊接过程中电感器损坏
    解决方案:
    - 严格按照推荐的焊接条件执行,避免过度预热或过长时间暴露于高温下。
    问题2:电感器性能下降
    解决方案:
    - 检查是否选择了正确的电感值;如果应用中存在高频信号,可能需要选择更高频性能的电感器。
    问题3:温升过高
    解决方案:
    - 考虑增加散热措施,如散热片或强制通风系统,以维持适宜的工作温度。

    总结和推荐


    综合评估
    - 主要优点:
    - 低直流电阻:减少能量损耗,提高系统效率。
    - 高电流承载能力:满足各类应用场景需求。
    - 环保材料:符合RoHS标准,绿色环保。

    - 适用场景:
    - 便携式设备中的电源管理,如手机、摄像机等。
    推荐使用
    综上所述,GLFR1608系列电感器是一款高性价比且性能稳定的电子元器件,特别适用于便携式设备的电源管理系统。如果您正在寻找一个能够在苛刻条件下保持稳定表现的电源解决方案,GLFR1608系列将是您的理想选择。

GLFR1608T680M-LR参数

参数
额定电流 90mA
Q值 -
测试频率 -
电感值 68μH
饱和电流(LSAT) 20mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR)
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
