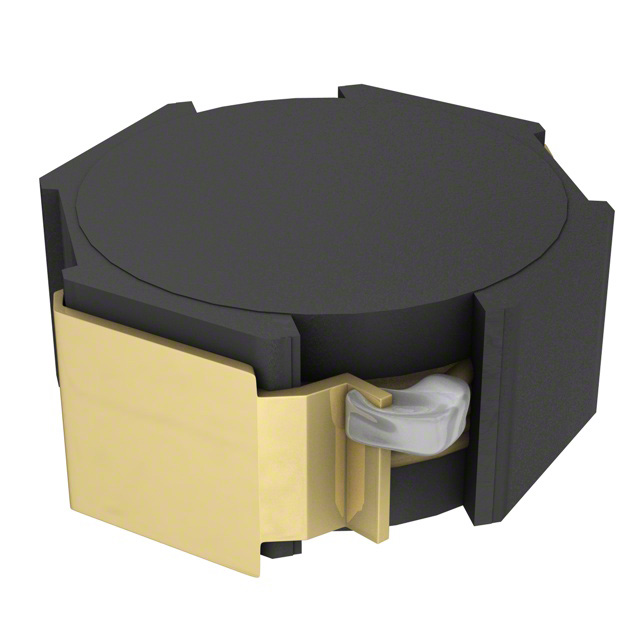

VLF10040T-150M3R1

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 3.1A 3.1A 15μH 42mΩ ±20% 标准安装,贴片安装 10mm*9.7mm*4mm
供应商型号: 445-3563-6-ND
供应商: Digi-Key
标准整包数: 1
TDK 贴片电感 VLF10040T-150M3R1

VLF10040T-150M3R1概述

    电子元器件产品技术手册:VLF10040 SMD Inductors

    1. 产品简介


    VLF10040 是一种表面贴装电感器(线圈),专为电源线路设计,具有卷绕和磁屏蔽结构。这种类型的电感器广泛应用于便携式直流到直流转换器中,可有效降低损耗并提高电流承载能力。该系列产品适用于笔记本电脑、娱乐设备、DVD播放器、VRMs、等离子显示器等多种电子设备中。

    2. 技术参数


    VLF10040 SMD Inductors 的技术规格如下:
    | Part No. | Inductance (µH) | Inductance Tolerance (%) | Test Frequency (kHz) | DC Resistance (mΩ) | 额定电流 (A) |
    |
    | VLF10040T-1R0N9R7 | 1.0 | ±30 | 100 | 5.2 | 11.9/9.7 |
    | VLF10040T-1R5N8R9 | 1.5 | ±30 | 100 | 6.2 | 9.9/8.9 |
    | VLF10040T-2R2N7R1 | 2.2 | ±30 | 100 | 9.5 | 8.2/7.1 |
    | VLF10040T-3R3N6R2 | 3.3 | ±30 | 100 | 12.6 | 6.7/6.2 |
    | VLF10040T-4R7N5R4 | 4.7 | ±30 | 100 | 15.3 | 5.4/5.6 |
    | VLF10040T-6R8N4R5 | 6.8 | ±30 | 100 | 23.8 | 4.6/4.5 |
    | VLF10040T-100M3R8 | 10 | ±20 | 100 | 33 | 3.8/3.8 |
    | VLF10040T-150M3R1 | 15 | ±20 | 100 | 42 | 3.1/3.3 |
    | VLF10040T-220M2R5 | 22 | ±20 | 100 | 58 | 2.5/2.8 |
    | VLF10040T-330M2R1 | 33 | ±20 | 100 | 93 | 2.1/2.2 |
    | VLF10040T-470M1R7 | 47 | ±20 | 100 | 124 | 1.7/1.9 |
    | VLF10040T-680M1R4 | 68 | ±20 | 100 | 178 | 1.4/1.6 |
    | VLF10040T-101M1R2 | 100 | ±20 | 100 | 248 | 1.2/1.3 |
    | VLF10040T-151MR99 | 150 | ±20 | 100 | 394 | 0.99/1.1 |
    | VLF10040T-221MR81 | 220 | ±20 | 100 | 537 | 0.81/0.9 |
    | VLF10040AT-331MR67 | 330 | ±20 | 100 | 870 | 0.67/0.7 |

    3. 产品特点和优势


    - 低损耗设计:与传统产品相比,VLF10040 的直流电阻减少到原来的 0.92 倍,额定直流电流则提高了 1.3 倍。
    - 高磁屏蔽:提供高磁屏蔽性能,确保电磁兼容性(EMC)保护。
    - 易于自动安装:采用带和实包包装,适合自动化装配线。
    - 无铅:符合RoHS指令,不含铅且支持无铅焊接。
    - 紧凑型设计:占用面积仅为 9.7 × 10.0mm,最大高度仅为 4.0mm。

    4. 应用案例和使用建议


    VLF10040 广泛应用于各类电子设备中,如笔记本电脑、DVD播放器等。在实际应用中,建议根据具体的应用需求选择合适的电感器型号。例如,在需要更高电流承载能力的应用中,可以选择较大电感值的产品;而在空间受限的应用中,则应选择尺寸较小的产品。

    5. 兼容性和支持


    VLF10040 SMD Inductors 可以与其他标准电子元件一起使用,如PCB板上的其他电子元件。制造商提供了详细的安装指南和技术支持,以帮助用户正确安装和使用这些电感器。

    6. 常见问题与解决方案


    - 问题:安装后电感器温度过高。
    - 解决方法:检查电路设计,确保符合制造商提供的热设计要求;适当增加散热措施。

    - 问题:无法正常工作。
    - 解决方法:确认引脚连接正确,参照手册中的接线图进行检查;必要时联系技术支持获取帮助。

    7. 总结和推荐


    VLF10040 SMD Inductors 是一款优秀的电子元器件产品,具备低损耗、高电流承载能力和高磁屏蔽性能等显著优势。对于需要高性能、高可靠性的电子设备来说,这款电感器是一个非常不错的选择。因此,我们强烈推荐将其应用于相关电子设备中。

VLF10040T-150M3R1参数

参数
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 3.1A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 42mΩ
额定电流 3.1A
长*宽*高 10mm*9.7mm*4mm
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装
