MLG1608SR68JT000

产品分类: 贴片电感
厂牌: TDK
产品描述: 50MHz 200MHz 70mA 10@50MHz 680nH 5.5Ω ±5% 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: MLG1608SR68JT000
供应商: 国内现货
标准整包数: 4000

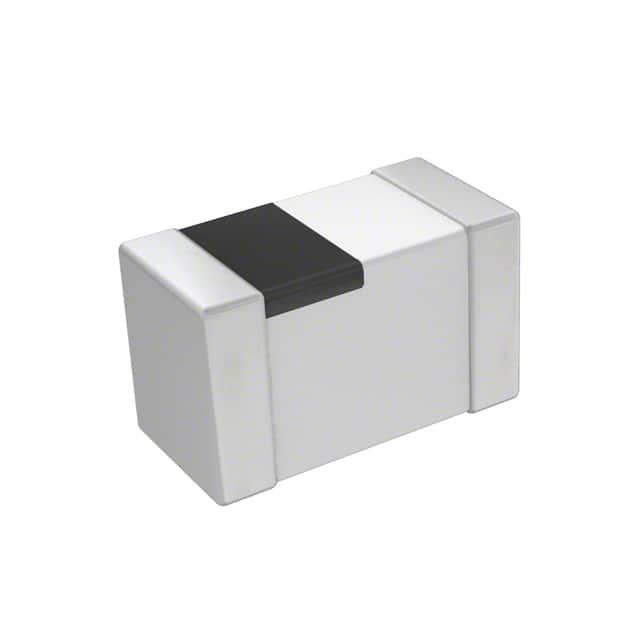

TDK 贴片电感 MLG1608SR68JT000

MLG1608SR68JT000概述

    MLG1608型多层陶瓷电感器技术手册

    1. 产品简介


    MLG1608型多层陶瓷电感器是一种适用于高频电路的表面贴装元件,属于高频率电感器系列。它采用了先进的单片结构设计,通过陶瓷和导电材料的多层堆叠和烧结工艺制造而成。这种电感器具有体积小、高频响应好等特点,广泛应用于智能手机、平板电脑、无线通信模块(如PA、VCO、FEM等)、蓝牙、Wi-Fi、超宽带(UWB)调谐器以及其他移动通信领域的高频电路中。

    2. 技术参数


    - 尺寸:1.6×0.8×0.8 mm(0603英寸)
    - 额定电流:600 mA(具体型号不同,电流略有差异)
    - 额定直流电阻:范围从0.03Ω到1.4Ω不等(根据型号不同而变化)
    - 自谐振频率:范围从3.5 MHz到120.6 MHz不等
    - 存储温度范围:-55°C至+125°C
    - 工作温度范围:-55°C至+125°C
    - 兼容性:符合RoHS指令,无卤素,可适应无铅焊接

    3. 产品特点和优势


    MLG1608型电感器的主要特点包括:
    - 高频响应优异:适用于移动通信、无线连接等高频电路
    - 先进的单片结构:采用多层陶瓷和导电材料的堆叠技术
    - 体积小巧:适用于空间紧凑的设计
    - 宽温度范围:可在极端温度环境下稳定工作
    - 环保设计:符合RoHS标准,无卤素,适合绿色制造

    4. 应用案例和使用建议


    MLG1608型电感器适用于各种高频通信设备和模块中,如:
    - 智能手机和平板终端
    - 蓝牙、Wi-Fi、UWB调谐器
    - 移动通信模块(如PA、VCO、FEM等)
    使用建议:
    - 在焊接过程中需预热,并且峰值温度不应超过250至260°C
    - 储存条件应保持在5°C至40°C之间,湿度低于75%
    - 安装时应注意避免局部应力对芯片的影响

    5. 兼容性和支持


    - 该产品兼容RoHS标准,无卤素,符合无铅焊接要求
    - 厂商提供详细的规格书和安装指导,确保正确安装和使用

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 储存时间过长导致端子腐蚀 | 遵守储存条件(温度:5°C至40°C,湿度:<75%),并在储存前进行适当的保护处理 |
    | 焊接后出现短路现象 | 检查焊接参数是否符合规范要求,确保焊接温度控制在合理范围内 |

    7. 总结和推荐


    MLG1608型多层陶瓷电感器在高频电路中表现出色,尤其是在智能手机和平板电脑等领域中得到了广泛应用。其优异的高频响应、小巧的体积以及宽广的工作温度范围使得该产品在市场上具有很高的竞争力。建议用户在购买和使用前仔细阅读相关技术手册,确保正确使用以获得最佳性能。
    综上所述,尽管该系列产品即将停产,但对于现有库存用户来说,MLG1608型电感器仍是一个值得信赖的选择。

MLG1608SR68JT000参数

参数
直流电阻(DCR) 5.5Ω
额定电流 70mA
Q值 10@50MHz
测试频率 50MHz
电感值 680nH
饱和电流(LSAT) -
自谐振频率(SRF) 200MHz
容差 ±5%
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

MLG1608SR68JT000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

MLG1608SR68JT000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK MLG1608SR68JT000 MLG1608SR68JT000数据手册

MLG1608SR68JT000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.2389
40000+ ¥ 0.2318
库存: 8000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 955.6
