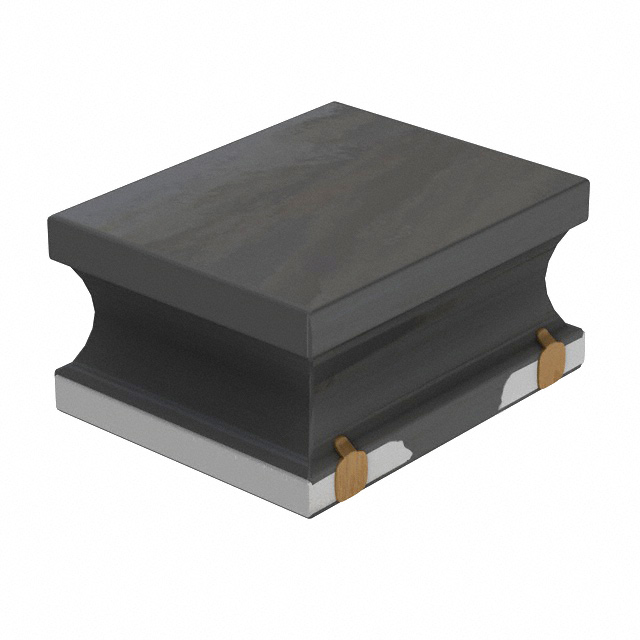

VLS252010HBX-6R8M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 2.5MHz 750mA 1.1A 8 6.8μH 406mΩ ±20% 1008 贴片安装 2.5mm*2mm*1mm
供应商型号: VLS252010HBX-6R8M-1
供应商: 国内现货
标准整包数: 2000
TDK 贴片电感 VLS252010HBX-6R8M-1

VLS252010HBX-6R8M-1概述


    产品简介


    VLS-HBX-1系列是使用金属磁性材料的磁屏蔽型电源电路用绕线型电感器。这种电感器广泛应用于智能手机、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数字摄像机(DVC)、数字相机(DSC)、移动显示面板、便携游戏机、小型电源模块等领域。它的主要特点是具备金属材料制成的磁性体,可以实现大电流化,并且具有磁力屏蔽结构,适用于高密度安装。

    技术参数


    | 型号 | 电感(L, µH) | 电感容差(%) | 标记 | 直流电阻(Ω) max. | 额定电流(Isat, A) max. | 额定电流(Itemp, A) max. |
    ||
    | VLS252010HBX-R24M-1 | 0.24 | ±20 | R24 | 0.029 | 6.55 | 7.10 |
    | VLS252010HBX-R33M-1 | 0.33 | ±20 | R33 | 0.031 | 5.03 | 5.46 |
    | VLS252010HBX-R47M-1 | 0.47 | ±20 | R47 | 0.035 | 4.53 | 5.25 |
    | VLS252010HBX-R68M-1 | 0.68 | ±20 | R68 | 0.048 | 3.62 | 4.17 |
    | VLS252010HBX-1R0M-1 | 1.0 | ±20 | 1R0 | 0.065 | 3.22 | 3.57 |
    | VLS252010HBX-1R5M-1 | 1.5 | ±20 | 1R5 | 0.094 | 2.70 | 3.00 |
    | VLS252010HBX-2R2M-1 | 2.2 | ±20 | 2R2 | 0.120 | 2.30 | 2.60 |
    | VLS252010HBX-3R3M-1 | 3.3 | ±20 | 3R3 | 0.178 | 1.60 | 1.90 |
    | VLS252010HBX-4R7M-1 | 4.7 | ±20 | 4R7 | 0.250 | 1.40 | 1.60 |
    | VLS252010HBX-6R8M-1 | 6.8 | ±20 | 6R8 | 0.406 | 1.10 | 1.25 |
    | VLS252010HBX-100M-1 | 10.0 | ±20 | 100 | 0.552 | 0.95 | 1.13 |

    产品特点和优势


    - 金属磁性材料:采用金属材料制成的磁性体,能够有效提高电流承载能力。
    - 磁力屏蔽结构:通过独特的磁力屏蔽设计,可在高密度安装环境中保持良好的性能。
    - 高稳定性:具备出色的温度稳定性和负载特性,适用于多种电子设备。
    - 多功能应用:适用于智能手机、平板电脑、HDD等多种设备,满足多样化需求。

    应用案例和使用建议


    应用案例
    在智能手机和平板终端的应用中,VLS252010HBX-1型电感器能够提供稳定的电源输出,确保设备高效运行。例如,在智能手机的快充充电电路中,该电感器能够有效地滤波和稳定电压,防止充电过程中出现过压或过流现象。
    使用建议
    - 在安装电感器之前,请确保阅读并理解附带的采购规格书中的详细要求。
    - 预热温度应控制在150°C以内,避免过度加热导致的损坏。
    - 在焊接和安装过程中,要确保印刷电路板的整体平整,避免对电感器施加额外应力。

    兼容性和支持


    VLS252010HBX-1型电感器具有良好的兼容性,可与其他标准电子元件无缝集成。厂商提供了详细的采购规格书和技术支持,帮助用户更好地理解和使用产品。同时,厂商也提供了保修服务,确保用户在使用过程中的产品质量和性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感器过热 | 确保电路散热良好,避免长时间高负载运行。 |
    | 电感器性能下降 | 检查是否安装正确,确认电路连接无误。 |
    | 电感器表面变色 | 检查焊接工艺是否规范,避免过度加热。 |

    总结和推荐


    总体而言,VLS252010HBX-1型电感器是一款高性能、高可靠性的产品,适用于多种应用场景。其出色的电流承载能力和优良的稳定性使其成为智能手机、平板终端和其他便携式设备的理想选择。我们强烈推荐使用此产品,尤其是在需要稳定电源输出和高效性能的场合。为了更好地使用和维护该产品,用户应仔细阅读和遵循厂商提供的技术手册和采购规格书中的指导。

VLS252010HBX-6R8M-1参数

参数
自谐振频率(SRF) 2.5MHz
容差 ±20%
直流电阻(DCR) 406mΩ
额定电流 1.1A
Q值 8
测试频率 1MHz
电感值 6.8μH
饱和电流(LSAT) 750mA
长*宽*高 2.5mm*2mm*1mm
通用封装 1008
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
