MLZ2012M4R7HT000

产品分类: 贴片电感
厂牌: TDK
产品描述: 2MHz 60MHz 300mA 400mA 4.7μH 340mΩ ±20% 0805 贴片安装 2mm*1.25mm*1.45mm
供应商型号: 31M-MLZ2012M4R7HT000
供应商: 云汉优选
标准整包数: 10

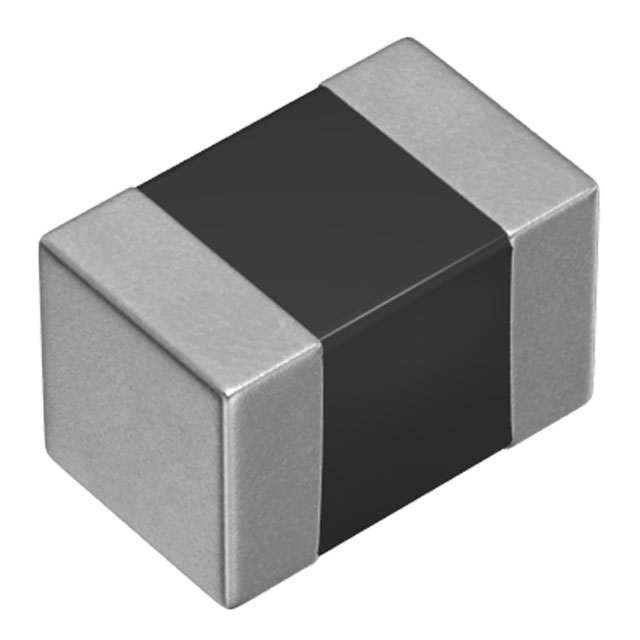

TDK 贴片电感 MLZ2012M4R7HT000

MLZ2012M4R7HT000概述

    电子元器件产品技术手册:MLZ2012型电感器

    1. 产品简介


    产品类型:MLZ2012型多层铁氧体电感器属于贴片式元件,主要用于去耦电路。其尺寸为2012[0805英寸],是紧凑型设计的典范。
    主要功能:具有出色的直流偏置特性及低直流电阻,适用于宽频噪声抑制(从低频到高频)。特别适合用于智能手机、平板电脑、笔记本电脑等便携设备,以及各种模块如摄像头模组、数字单反相机、视频游戏设备、便携式音乐播放器、导航系统等。

    2. 技术参数


    - 基本参数:尺寸2.0×1.25×0.85 mm至2.0×1.25×1.25 mm
    - 存储温度范围:-55°C至+125°C
    - 工作温度范围:-55°C至+125°C
    - 额定电流:根据具体型号,从60 mA至1000 mA不等
    - 电感值:1.0 µH至100 µH,精确度±20%
    - 直流电阻:0.06 Ω至0.95 Ω,精度±30%
    - 焊锡温度:峰值温度可达250°C至260°C

    3. 产品特点和优势


    MLZ2012系列电感器采用了先进的多层结构,具有卓越的直流偏置特性和低直流电阻,能够在广泛的频率范围内提供高效的噪声抑制能力。具体来说:
    - H型产品具有与缠绕线圈相当的额定电流。
    - W型新产品不仅具有大电流承载能力,而且电阻更低。
    - L型产品在W型基础上将电阻降低约60%。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于智能手机、平板电脑、笔记本电脑及各类便携设备中,尤其在需要高稳定性和高效能的场合下表现出色。
    - 使用建议:
    - 在安装前确保预热,使芯片温度与焊锡温度之间的温差不超过150°C。
    - 使用时避免暴露于磁场中,以防磁干扰导致误操作。
    - 安装后应确保印刷电路板的整体变形不会对芯片造成额外应力。

    5. 兼容性和支持


    - 兼容性:适用于与之相匹配的PCB板和其他组件,且与多种焊接工艺兼容。
    - 厂商支持:TDK公司提供了详尽的技术文档和售后支持,以帮助客户更好地理解和应用这些产品。

    6. 常见问题与解决方案


    - 问题1:电感器焊点处发生开裂。
    - 解决方法:检查焊接温度是否符合推荐值,并确认预热时间是否足够长。
    - 问题2:在高温环境下,电感器性能下降。
    - 解决方法:确保电感器的工作温度不超过125°C,必要时添加散热措施。

    7. 总结和推荐


    综合评估:MLZ2012型电感器以其出色的小尺寸、低功耗和高性能在众多同类产品中脱颖而出。其在复杂电子系统中的广泛应用充分证明了其可靠性和耐用性。
    推荐:强烈推荐使用MLZ2012型电感器。它适用于各种消费电子设备和工业应用,特别是那些对空间限制和噪声控制要求高的场合。

MLZ2012M4R7HT000参数

参数
直流电阻(DCR) 340mΩ
额定电流 400mA
Q值 -
测试频率 2MHz
电感值 4.7μH
饱和电流(LSAT) 300mA
自谐振频率(SRF) 60MHz
容差 ±20%
长*宽*高 2mm*1.25mm*1.45mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MLZ2012M4R7HT000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

MLZ2012M4R7HT000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK MLZ2012M4R7HT000 MLZ2012M4R7HT000数据手册

MLZ2012M4R7HT000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.2769
100+ ¥ 0.2275
300+ ¥ 0.1978
2000+ ¥ 0.178
4000+ ¥ 0.1583
10000+ ¥ 0.1513
库存: 9069
起订量: 10 增量: 2000
