MLZ2012M2R2HT000

产品分类: 贴片电感
厂牌: TDK
产品描述: 2MHz 100MHz 400mA 600mA 2.2μH 160mΩ ±20% 0805 贴片安装 2mm*1.25mm*1.05mm
供应商型号: 31M-MLZ2012M2R2HT000
供应商: 云汉优选
标准整包数: 5

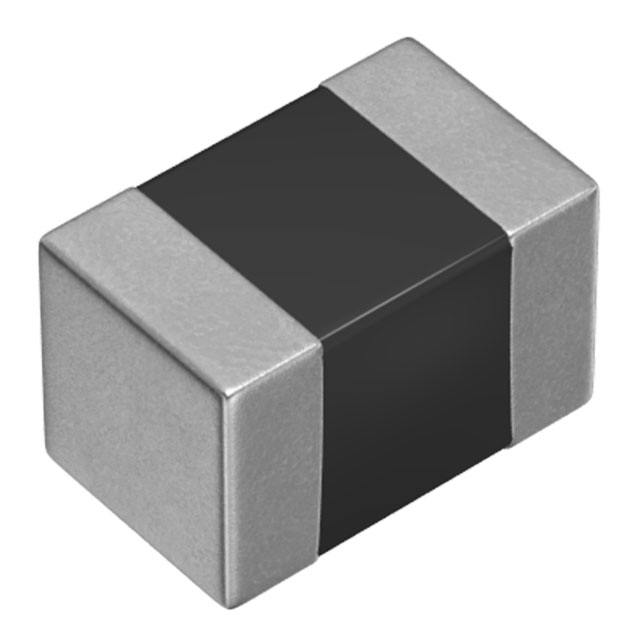

TDK 贴片电感 MLZ2012M2R2HT000

MLZ2012M2R2HT000概述

    MLZ2012型积层铁氧体电感器

    产品简介


    MLZ2012型积层铁氧体电感器是专为去耦电路设计的产品,适用于低频到高频的各种噪声抑制应用。这款电感器属于积层铁氧体类别,体积小巧(2.0×1.25×0.85mm),具有出色的直流重叠特性和低直流电阻,适用于智能手机、平板终端、笔记本电脑、相机模块、电视游戏等多种消费电子产品中。该产品还广泛应用于DSC、导航系统、WLAN、SSD等领域。

    技术参数


    MLZ2012型电感器的主要技术参数如下表所示:
    | 规格型号 | 电感量 (µH) | 容差 (%) | 直流电阻 (Ω) | 额定电流 (mA) |

    | MLZ2012M1R0HT000 | 1.0 | ±20 | 0.10 | 700 |
    | MLZ2012M1R5HT000 | 1.5 | ±20 | 0.14 | 550 |
    | MLZ2012M2R2HT000 | 2.2 | ±20 | 0.16 | 400 |
    | MLZ2012M3R3HT000 | 3.3 | ±20 | 0.20 | 350 |
    | MLZ2012M4R7HT000 | 4.7 | ±20 | 0.34 | 300 |

    产品特点和优势


    - 直流重叠特性:MLZ系列电感器拥有行业顶级的直流重叠特性,这意味着它们可以在较高电流环境下保持稳定的电感值,适合高频去耦应用。
    - 低直流电阻:W型和L型电感器分别提供不同等级的低电阻,从而减小功耗,提高效率。
    - 宽温度范围:工作温度范围宽广,从–55°C到+125°C,能够在各种恶劣环境中稳定运行。
    - 高电流耐受性:在高温条件下,电感器仍能维持较高的电流承载能力,提升了其可靠性。

    应用案例和使用建议


    根据手册中的应用场景,MLZ2012型电感器适用于多种消费电子设备,如智能手机、平板电脑等。例如,在这些设备的电源管理系统中,MLZ2012型电感器可用于滤除电源噪声,保证系统供电的稳定性。
    使用建议:
    - 在安装前,确保进行适当的预热,防止加热过度导致的损坏。
    - 注意布线时避免不必要的应力,以免影响电感器的性能。
    - 在多层PCB设计中,合理安排电感器的位置以优化散热效果。

    兼容性和支持


    制造商提供全面的技术支持和售后服务,包括详细的安装指南、常见问题解答等资源。电感器与大多数现代电子设备兼容,适用于广泛的模块和系统集成。

    常见问题与解决方案


    - 问题一:电感器在焊接过程中容易损坏。
    解决方法:严格按照制造商提供的回流焊温度曲线进行操作,预热步骤不可省略。

    - 问题二:电感器温度过高导致性能下降。
    解决方法:在设计阶段考虑热管理措施,如增加散热片或优化散热路径。

    总结和推荐


    MLZ2012型积层铁氧体电感器凭借其优秀的直流重叠特性、低直流电阻和宽温度适应性,非常适合应用于高频去耦电路和电源管理系统中。无论是对于追求高效能和高可靠性的消费电子设备还是工业应用,它都是理想的选择。强烈推荐此产品给需要高质量电感器的设计者和工程师们。
    希望这篇综述能够帮助您更好地了解MLZ2012型积层铁氧体电感器的特点和优势,并为您的项目选择合适的元器件提供有力的支持。

MLZ2012M2R2HT000参数

参数
容差 ±20%
直流电阻(DCR) 160mΩ
额定电流 600mA
Q值 -
测试频率 2MHz
电感值 2.2μH
饱和电流(LSAT) 400mA
自谐振频率(SRF) 100MHz
长*宽*高 2mm*1.25mm*1.05mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MLZ2012M2R2HT000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

MLZ2012M2R2HT000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK MLZ2012M2R2HT000 MLZ2012M2R2HT000数据手册

MLZ2012M2R2HT000封装设计

查看详情并下载
Symbol
Footprint
3D Model
