首页  >  产品百科  >  NLCV32T-331K-EF

NLCV32T-331K-EF

产品分类: 贴片电感
厂牌: TDK
产品描述: 796KHz 6MHz 70mA 20@796kHz 330μH 15.99Ω ±10% 1210 贴片安装 3.2mm*2.5mm*2.4mm
供应商型号: 12M-NLCV32T-331K-EF
供应商: 云汉优选
标准整包数: 2000

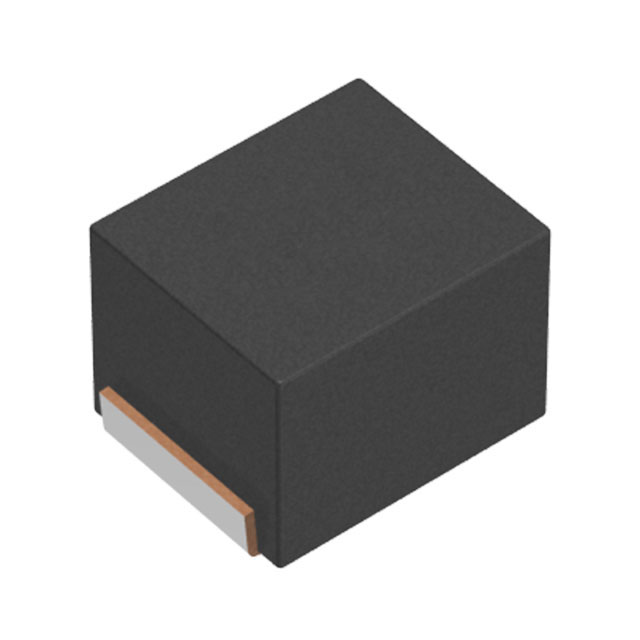

TDK 贴片电感 NLCV32T-331K-EF

NLCV32T-331K-EF概述

    电子元器件产品技术手册:NLCV32-EF 系列电感

    1. 产品简介


    NLCV32-EF 系列是专为解耦电路设计的线绕铁氧体电感器。它们广泛应用于智能仪表、音频视频设备、xDSL 通信设备、通信基础设施(如移动基站)、工业设备及其他电子设备中。这些电感器采用了树脂封装的线圈设计,具有广泛的温度范围适应能力,能够在–40°C 到 +105°C 的环境中正常工作。

    2. 技术参数


    - 尺寸:3.2 × 2.5 × 2.2 毫米
    - 封装类型:树脂封装
    - 电感值:1 µH 至 150 µH
    - 电感容差:±10% 或 ±20%
    - 内阻:最小 0.06 Ω,最大 6.1 Ω
    - 额定电流:最大 120 mA 至 1000 mA
    - 测量频率:1 MHz 或 15 MHz
    - 自谐振频率:最低 2.52 MHz,最高 10 MHz
    - 工作温度范围:–40°C 至 +105°C

    3. 产品特点和优势


    - 高性能:NLCV32-EF 系列电感器在多个电感值下表现出优异的电气特性,包括高自谐振频率和低内阻。
    - 宽温范围:能够适应极端温度环境,确保在不同条件下的可靠运行。
    - 高可靠性:树脂封装增强了物理强度和耐久性,适合在复杂的应用环境中使用。

    4. 应用案例和使用建议


    - 智能仪表:通过提供稳定的电源来提高测量精度。
    - 音频视频设备:用于滤波和信号处理,提升音质和图像质量。
    - xDSL 设备:改善信号传输效率,减少噪声干扰。
    使用建议:
    - 在使用前预热元件,以减少焊接过程中的热冲击。
    - 遵循推荐的回流焊曲线,确保焊接质量和可靠性。
    - 注意产品的存储条件,避免过长时间存放导致端子电极性能下降。

    5. 兼容性和支持


    NLCV32-EF 系列电感器可以与其他标准 SMD 封装的电子元件兼容,适用于多种 PCB 布局。制造商提供了详细的技术支持和售后服务,包括定期的产品更新和技术文档,以满足不断变化的市场需求。

    6. 常见问题与解决方案


    - Q: 如何正确存储这些电感器?
    - A: 存储温度应控制在 5°C 至 40°C,湿度应小于 75% RH。
    - Q: 焊接过程中需要注意哪些事项?
    - A: 确保预热温度不超过芯片温度和焊料温度之间的 150°C 差值,焊接后需进行校正以符合规定的条件。
    - Q: 如何防止磁干扰?
    - A: 正确布局线圈,避免在强磁场环境下使用。

    7. 总结和推荐


    总体而言,NLCV32-EF 系列电感器具备卓越的电气特性和广泛的温度适应性,非常适合应用于智能仪表、音频视频设备及通信基础设施等场景。推荐在对稳定性要求较高的电子设备中使用这些电感器,以确保长期稳定可靠的性能表现。

NLCV32T-331K-EF参数

参数
Q值 20@796kHz
测试频率 796KHz
电感值 330μH
饱和电流(LSAT) -
自谐振频率(SRF) 6MHz
容差 ±10%
直流电阻(DCR) 15.99Ω
额定电流 70mA
长*宽*高 3.2mm*2.5mm*2.4mm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NLCV32T-331K-EF厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLCV32T-331K-EF数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLCV32T-331K-EF NLCV32T-331K-EF数据手册

NLCV32T-331K-EF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.2056
40000+ ¥ 0.1994
库存: 20000
起订量: 4000 增量: 2000
交货地:
最小起订量为:4000
合计: ¥ 822.4
直接购买
加入购物车
